MAGNUM Cable fűtőkábel 700 Watt = 41,2 m (17 W/m)

MAGNUM Cable elektromos fűtőkábel – 700 W = 41,2 m (17 W/m)

A MAGNUM Cable fűtőkábel meghatározott mértékű hőveszteségre méretezett elektromos vezető, amelyet aljzatbetonba telepítésre terveztek. A speciális ellenállású fűtőkábel (a köznyelvben fűtőszálnak is hívják) működés közben méterenként 17 Watt hőenergiát veszít – ez adja számodra a hőleadást, a hőteljesítményt, egyszóval a fűtést. A kábel mag-hőmérséklete 40-45°C, és kifejezetten elektromos fűtéshez, elektromos padlófűtéshez készült.

Zavaró csövek és fűtőtestek nélkül, láthatatlanul működik az elektromos padlófűtés. Teljesítménye alapján főfűtésként is megállja a helyét, de meglévő radiátoros központi fűtéssel kombinálva kiegészítő fűtésnek is jól használható (például fürdőszobákban).

Karbantartásra nincs szükség, és ha a kifejezetten erre fejlesztett digitális termosztáttal, valamint aljzatszigeteléssel együtt használod, a rendszer különösen energiatakarékos és költséghatékony. A hideg padló vele már a múlté!

A vizes rendszerekkel szemben az elektromos padlófűtés egyértelmű előnye, hogy nem kell kazán- és kéményköltséggel számolnod, ráadásul a telepítés általában gyorsabb, egyszerűbb és olcsóbb is.

Ráadásul attól sem kell többé tartanod, hogy a vizes padlófűtési rendszer később szivárogni kezd!

Fontos: az egyes fűtőkábeleket nem lehet elvágni, a kábelhurkok pedig fektetéskor sehol sem keresztezhetik egymást. Azt, hogy egy négyzetméterre mekkora fűtési hőteljesítmény jut, a lefektetett fűtőkábelek, vagyis a kábelhurkok egymástól mért távolsága dönti el. Telepítéskor így te választhatsz: nagyobb fűtési kapacitást alakítasz ki (gyorsabb reakcióidő, magasabb hőmérséklet), vagy éppen alacsonyabbat (állandó vagy alacsonyabb hőmérséklet). Tervezéskor legfeljebb 17 centiméteres huroktávolsággal érdemes számolnod, mert ennél nagyobb távolságnál a felület egyenletes hőmérséklete már nem biztosított (alacsonyabb hőmérsékletű sávok alakulhatnak ki).

Mivel a fűtőkábel hajlítható, a telepítés egyszerűen megoldható. Szigetelőfóliára alumínium szalaggal, hegesztett síkhálóra kábelkötegelővel rögzítheted, fém rögzítőszalaggal pedig akár közvetlenül a betonra is. A fűtőkábel nedves helyiségekben, így fürdőszobában is használható.

Sokféle padlóburkolat alá fektetheted a MAGNUM Cable beltéri fűtőkábelt: csempe, márvány, parketta, hajópadló, laminált padló, PVC vagy szőnyeg alá is (a szőnyeg termikus ellenállása legfeljebb 0,25 m²K/W lehet). A kábelhez minden esetben legalább 5-6 cm vastag hőtároló betonréteget kell kialakítanod. A felfűtött beton hőtároló és hőközlő rétegként gondoskodik arról, hogy a padlófűtésed egyenletesen működjön.

Fontos: fa alapú (parketta, hajópadló) és laminált burkolatokhoz digitális termosztátjaink menüjében 28°C fokban maximalizált felfűtési hőmérséklet is beállítható. Ennek köszönhetően akkor is üzemeltetheted az elektromos padlófűtésedet, ha a burkolatod érzékenyebb a magasabb hőmérsékletű felfűtésre.

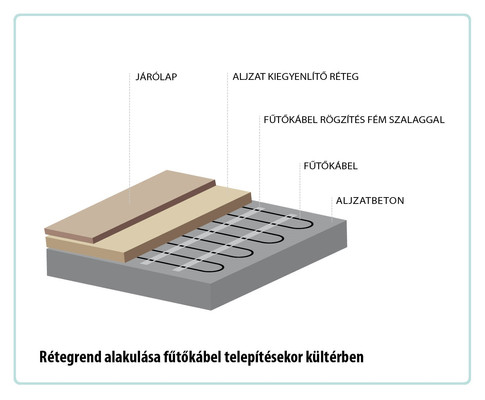

A MAGNUM Cable elektromos fűtőkábel rétegrendje

Gyakran felmerülő kérdések a MAGNUM Cable elektromos fűtőkábelről – GYIK (700 Watt = 41,2 m)

Ezt az elektromos fűtőkábelt elsősorban beltéri padlófűtéshez fejlesztették ki. Telepítéskor legalább 5-6 cm vastag hőtároló betonréteggel számolj, hogy az elektromos padlófűtésed működési jellemzői a vizes fűtési rendszerekéhez hasonlítsanak.

Az elektromos fűtőkábellel kialakított padlófűtés főfűtésként is használható, de kiegészítő fűtésként meglévő radiátoros fűtési rendszer, kályha vagy kandalló mellé is telepítheted.

A fűtőkábel hővesztésre méretezett elektromos vezető, átmérője 7 mm. Fektetéskor érdemes alá lépésálló aljzatszigetelést tenned: ez mérsékli a lefelé távozó hőveszteséget, így hozzájárul az elektromos fűtés gazdaságos üzemeltetéséhez. A tápkábel és a fűtőkábel csatlakozását gyárilag, a kábelen, tokon belül oldották meg, egyedi, kívülről nem látható módon. A vezérlést minden esetben termosztát végzi, a fűtőberendezés ezen keresztül, közvetve kapcsolódik az elektromos hálózathoz.

A fűtőkábelhez rendelhető digitális óratermosztátjaink előre kiszámítják, mennyi idő kell a felmelegedéshez, és ehhez mennyi energia szükséges.

Egy termosztát összesen 3600 Watt elektromos teljesítményt tud kapcsolni; ha ennél nagyobb teljesítményt kell vezérelned, kiegészítő relét kell beépíteni.

Méterenként és óránként névlegesen 17 Watt elektromos áramot fogyaszt a MAGNUM elektromos fűtőkábel. Az 700 Watt összteljesítményű kábelt ezért bármely meglévő, egyfázisú (230 Volt / 50 Hz) elektromos hálózatra csatlakoztathatod, további kiegészítés vagy átalakítás nélkül.

A 41,2 m hosszú, 700 Watt névleges hőteljesítményű fűtőkábel óránkénti áramfelvétele még folyamatos fűtési periódusban is alacsony (700 Wh). Szinte biztosra veheted tehát, hogy bármely magyarországi ingatlan elektromos hálózata szállítani és biztosítani tudja a szükséges áramerősséget (3 Amper).

Rendkívül magas működési hatásfokkal dolgozik a MAGNUM Cable elektromos fűtőkábel: a gyakorlatban a felvett elektromos teljesítmény szinte teljes egészében hőenergiaként jelenik meg a rendszerben, vagyis az ingatlanodban.

A 17 W/m-es, összesen 700 Watt teljesítményű fűtőkábellel 17 cm-es maximális kábeltávolság mellett 7 m² felületet tudsz lefedni és megfűteni.

Fontos! A 17 W/m egységnyi teljesítményű kábelekkel a gyakorlatban 95-100 W/m² a legkisebb beépíthető hőteljesítmény, ehhez a kábelhurkok 16-17 cm-re kerülnek egymástól. A minimális, 6-7 centiméteres huroktávolságnál viszont a telepített padlófűtő berendezés fajlagos hőteljesítménye 270 W/m². Ez a magasabb teljesítményérték akár egy kültéri felület fűtésének hőigényét is ki tudja elégíteni.

Ha a fűtőkábelt elsődleges, azaz fő fűtésnek szánod, az előzetes számításhoz ökölszabályként az alábbi négyzetméterenkénti hőigényt veheted alapul (átlagos, 2,6-2,7 m belmagasságú ingatlanoknál):

• új építésű lakóingatlan 40-70 Watt/m²
• meglévő, de felújított ingatlan hőszigeteléssel és korszerű nyílászárókkal: 90-110 Watt/m²
• régi típusú ingatlan homlokzati szigetelés nélkül, dupla-nyílós nyílászárókkal: 150-200 Watt/m²
• 2-vezetős kábel elektromágneses védelemmel
• 2.5 méter hosszú, 3-eres tápkábel
• Az elektromos fűtő- és tápkábelt egyedi kialakítású, „rejtett” csatlakozás köti össze
• Alumínium tokozás villamos érintésvédelemmel, a kábel teljes hosszában
• Króm/Nikkel ötvözetű fűtőkábel
• Térhálósított polietilén (XLPE) szigetelés
• PVC külső köpeny
• 17 Watt/méter fűtési kapacitás, 230 V
• Kábelátmérő: 7 mm
• Az IEC szabvánnyal összhangban gyártják és ellenőrzik a minőségét
• NEMKO és CE minősítésekkel rendelkezik
• Élethosszig tartó gyártói garancia, ha a fűtőkábelt a telepítési útmutatóban leírtak szerint telepítik.
• Fűtőkábel
• A padlóhőmérséklet-érzékelő számára flexibilis cső
• Magyar nyelvű telepítési útmutató

Rendelhető kiegészítők

• Szigetelőfólia
• Manuális vagy Digitális termosztát

Így számolható ki a kábelhurkok távolsága – példák

A megfelelő kábeltávolsághoz oszd el a fűteni kívánt területet az adott hosszúságú fűtőkábel összteljesítményével, majd az eredményt szorozd meg 17-el (17 watt/m kábelkapacitás). A fektetési távolságot centiméterben a tizedesvessző utáni két számjegy mutatja.

Számítási példák:

500 watt kábelteljesítmény 3 m² területen = 166 W/m²

(3 m² : 500 W) x17 W/m = 0,102

A megfelelő telepítési távolság 10 cm.

1000 watt kábelteljesítmény 7 m² területen = 142 W/m2

(7 m² : 1000 W) x 17 W/m = 0,119

A megfelelő telepítési távolság 11-12 cm.

Műszaki adatok
