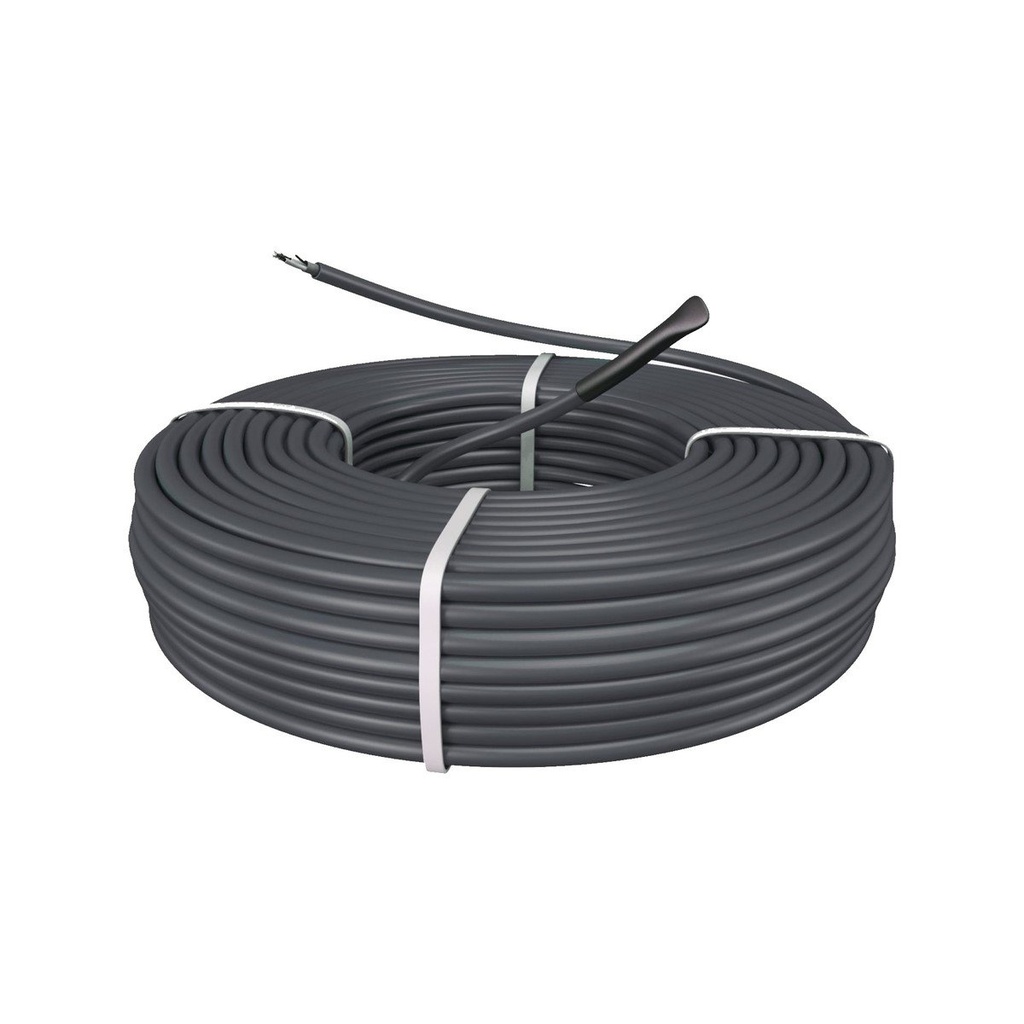

MAGNUM Cable fűtőkábel 1000 W = 100 m (10 W/m)

MAGNUM Cable 1000 W = 100 m (10 W/m) fűtőkábel beltéri burkolatokhoz

A MAGNUM fűtőkábel meghatározott mértékű hőveszteségre méretezett elektromos vezető, amelyet aljzatbetonba telepítésre alakítottak ki. Jellemzően jó hőszigetelésű ingatlanok beltéri padlófelületeinek fűtésére szolgál.

A fűtőkábel működés közben méterenként 10 Watt teljesítményű hőenergiát veszít – ez a hőleadás, hőteljesítmény adja neked a fűtést. A kábel maghőmérséklete 40-45°C, és kimondottan elektromos fűtés, elektromos padlófűtés kiépítésére készült.

A gyártó élethosszig tartó garanciát vállal a fűtőkábel elektromechanikai működésére.

Zavaró csövek és fűtőtestek nélkül, láthatatlanul működik az elektromos padlófűtés. Radiátoros központi fűtés mellé kiegészítő fűtésként is jól társítható, például fürdőszobákban.

Karbantartani nem kell, és ha az erre a célra fejlesztett digitális termosztáttal és szigeteléssel együtt használod, különösen energiatakarékos és költséghatékony a rendszer. A hideg padlót elfelejtheted!

A vizes rendszerekkel szemben az elektromos padlófűtés egyértelmű előnye, hogy nem kell kazán- és kéményköltséggel számolnod, és a telepítése is általában gyorsabb, egyszerűbb és olcsóbb. A szivárgástól sem kell többé tartanod!

A tervezésnél tartsd szem előtt: az egyes fűtőkábeleket nem lehet elvágni, a kábelhurkok pedig fektetéskor sehol sem keresztezhetik egymást.

Azt, hogy egy négyzetméterre mekkora fűtési hőteljesítmény jut, a lefektetett fűtőkábelek, vagyis a kábelhurkok egymástól mért távolsága dönti el. Telepítéskor így te választhatsz: nagyobb fűtési kapacitást alakítasz ki (gyorsabb reakcióidő, magasabb hőmérséklet), vagy éppen alacsonyabbat (állandó vagy alacsonyabb hőmérséklet). Tervezéskor legfeljebb 16-17 centiméteres huroktávolsággal érdemes számolnod, mert ennél nagyobb távolságnál a felület egyenletes hőmérséklete már nem biztosított.

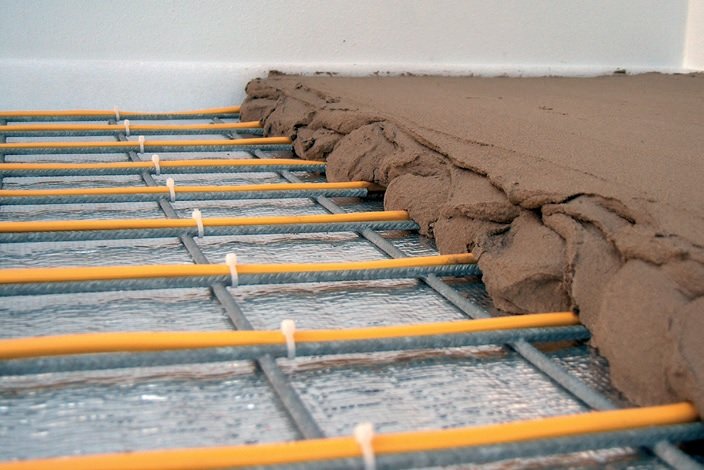

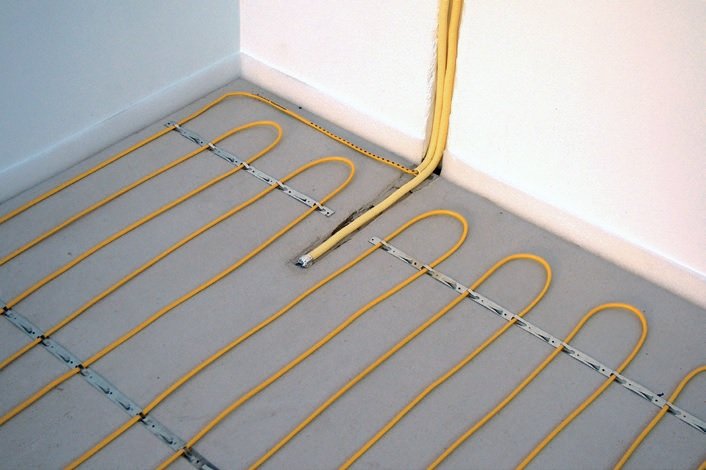

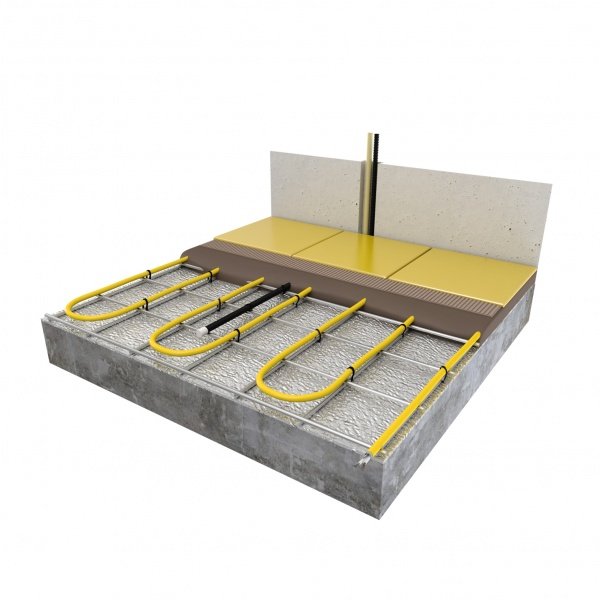

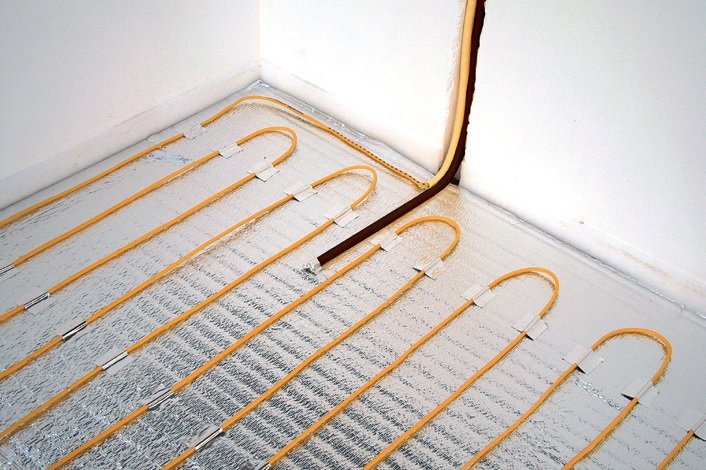

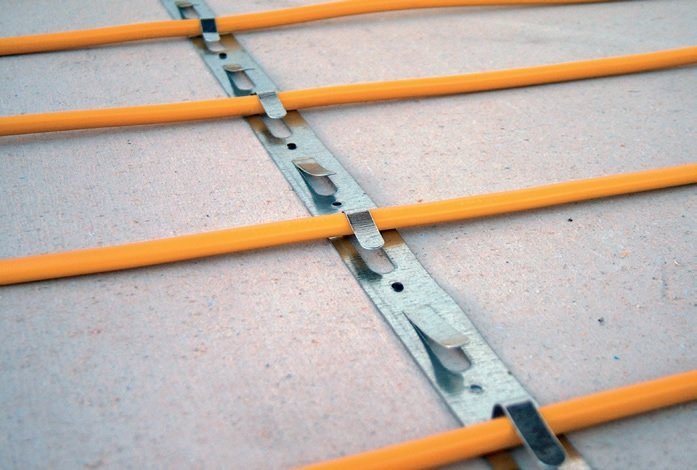

Mivel a fűtőkábel hajlítható, a telepítés egyszerűen megoldható. Szigetelőfóliára alumínium szalaggal, hegesztett síkhálóra kábelkötegelővel rögzítheted, fém rögzítőszalaggal pedig akár közvetlenül a betonra is.

Nedves helyiségekben, így fürdőszobában is használhatod a fűtőkábelt.

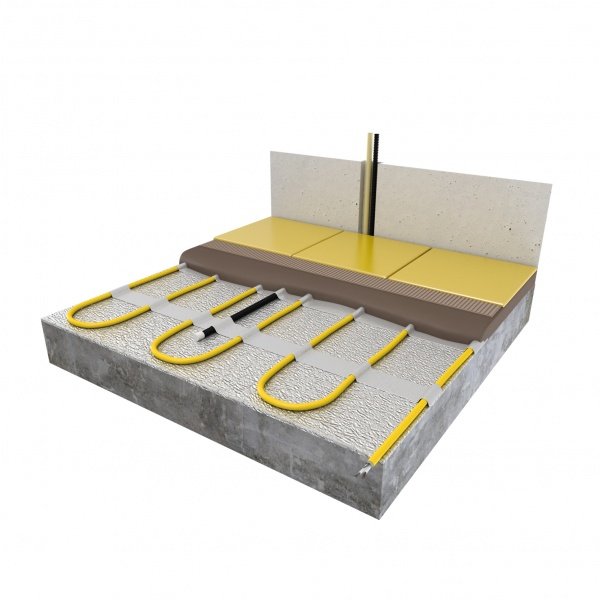

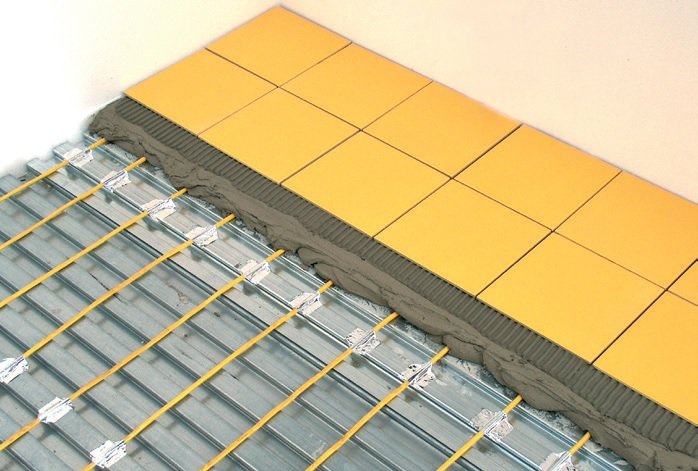

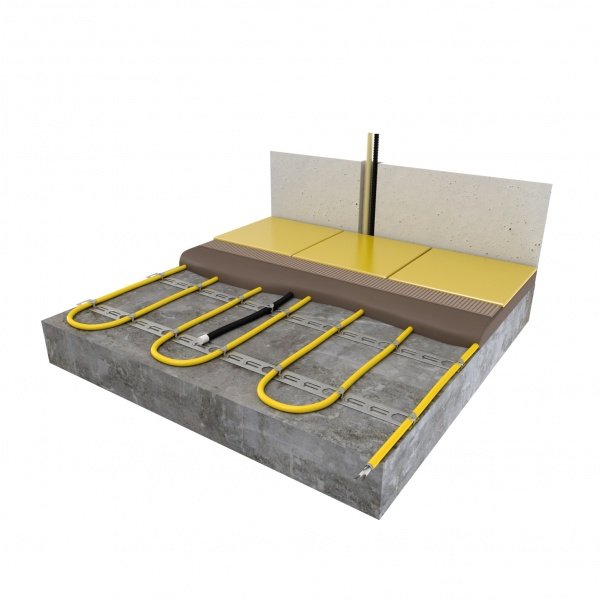

Sokféle padlóburkolat alá fektetheted a MAGNUM fűtőkábelt: csempe, márvány, pala, parketta, hajópadló, laminált padló, PVC vagy szőnyeg alá is (a szőnyeg termikus ellenállása legfeljebb 0,25 m²K/W lehet). A kábel fölé minden esetben 5-6 cm vastag betonréteget kell tervezned; ez hőtároló és hőközlő rétegként gondoskodik arról, hogy a padlófűtésed egyenletesen működjön.

Fa alapú és laminált burkolatokhoz a MAGNUM és a U-Heat digitális termosztátjainak menüjében 28°C fokban maximalizált felfűtési hőmérséklet is beállítható. Ennek köszönhetően akkor is üzemeltetheted az elektromos padlófűtésedet, ha a burkolatod érzékenyebb a magasabb hőmérsékletű felfűtésre.

Gyakran felmerülő kérdések a MAGNUM elektromos fűtőkábelről – GYIK (1000 Watt = 100 m)

Ezt az elektromos fűtőkábelt elsősorban padlófűtéshez fejlesztették ki. Telepítéskor legalább 5-6 cm vastag betonréteggel kell számolnod, ezért a fűtőkábel a vizes fűtési rendszerhez hasonlóan lomhán reagál. A jellemző működés: a fűtési szezon elején felfűtöd az 5-6 cm vastag hőtároló/hőközlő betonréteget, a szezon során pedig a kábel a hőmérséklet csökkenéséhez igazodva, rövidebb fűtési impulzusokkal pótolja a hőveszteséget.

A fűtőkábellel kiépített padlófűtés nemcsak főfűtésként működhet: kiegészítő fűtésként meglévő radiátoros fűtési rendszer, kályha vagy kandalló mellé is telepítheted.

A fűtőkábel hőveszteségre méretezett elektromos vezető, átmérője 7 mm. Fektetéskor érdemes alá lépésálló aljzatszigetelést tenned: ez mérsékli a lefelé távozó hőveszteséget, így hozzájárul az elektromos fűtés gazdaságos üzemeltetéséhez. A tápkábel és a fűtőkábel csatlakozását gyárilag, a kábelen belül oldották meg, egyedi, kívülről nem látható módon. A vezérlést minden esetben termosztát végzi, a fűtőberendezés ezen keresztül, közvetve kapcsolódik az elektromos hálózathoz.

A fűtőkábelhez rendelhető digitális óratermosztátjaink előre kiszámítják, mennyi idő kell a felmelegedéshez, és ehhez mennyi energia szükséges.

Egy termosztát összesen 3600 Watt elektromos teljesítményt tud kapcsolni; ha ennél nagyobb teljesítményt kell vezérelned, kiegészítő relét kell beépíteni.

Méterenként és óránként névlegesen 10 Watt elektromos áramot fogyaszt a MAGNUM elektromos fűtőkábel. A 1000 Watt összteljesítményű kábelt ezért bármely meglévő, egyfázisú (230 Volt / 50 Hz) elektromos hálózatra csatlakoztathatod, további kiegészítés vagy átalakítás nélkül.

A 100 m hosszú, 1000 Watt névleges hőteljesítményű fűtőkábel óránkénti áramfelvétele még folyamatos fűtési periódusban is alacsony (1000 Wh / 1 kWh). Szinte biztosra veheted tehát, hogy bármely magyarországi ingatlan elektromos hálózata szállítani és biztosítani tudja a szükséges áramerősséget (4,3 Amper).

Rendkívül magas működési hatásfokkal dolgozik a MAGNUM elektromos fűtőkábel: a gyakorlatban a felvett elektromos teljesítmény szinte teljes egészében hőenergiaként jelenik meg a rendszerben, vagyis az ingatlanodban.

A 10 W/m-es, összesen 1000 Watt teljesítményű fűtőkábellel 17 cm-es maximális kábeltávolság mellett nagyjából 17 m² felületet tudsz lefedni és megfűteni.

Fontos! A 10 W/m egységnyi teljesítményű kábelekkel a gyakorlatban 55-60 W/m² a legkisebb beépíthető hőteljesítmény, ehhez a kábelhurkok 16-17 cm-re kerülnek egymástól. A 10 W/m teljesítményű kábelnél a legnagyobb javasolt beépíthető hőteljesítmény 90-95 W/m², ilyenkor a hurkok távolsága 10-11 cm. A kábelhurkokat persze ennél sűrűbben is lefektetheted, és így növelheted az egységnyi területre jutó hőteljesítményt; ha azonban 100 W/m² vagy annál nagyobb hőteljesítményre van szükséged, gazdaságosabb a 17 Watt/m teljesítményű fűtőkábelt beépítened.

Ha a kábelhurkokat a minimális, 6-7 centiméteres távolságra telepíted, a padlófűtő berendezés fajlagos hőteljesítménye 130-140 W/m² körül alakul.

Ha a fűtőkábelt elsődleges, azaz fő fűtésnek szánod, az előzetes számításhoz ökölszabályként az alábbi négyzetméterenkénti hőigényt veheted alapul (átlagos, 2,6-2,7 m belmagasságú ingatlanoknál):

• új építésű lakóingatlan 40-70 Watt/m²
• meglévő, de felújított ingatlan hőszigeteléssel és korszerű nyílászárókkal: 90-110 Watt/m²
• régi típusú ingatlan homlokzati szigetelés nélkül, dupla-nyílós nyílászárókkal: 150-200 Watt/m²
• 2-vezetős kábel elektromágneses védelemmel
• 2.5 méter hosszú, 3-eres tápkábel
• Az elektromos fűtő- és tápkábelt egyedi kialakítású, „rejtett” csatlakozás köti össze
• Alumínium tokozás villamos érintésvédelemmel, a kábel teljes hosszában
• Króm/Nikkel ötvözetű fűtőkábel
• Térhálósított polietilén (XLPE) szigetelés
• PVC külső köpeny
• 10 Watt/méter fűtési kapacitás, 230 V
• Kábelátmérő: 7 mm
• Az IEC szabvánnyal összhangban gyártják és ellenőrzik a minőségét
• NEMKO és CE minősítésekkel rendelkezik
• 10 év gyártói garancia, ha a fűtőkábelt a telepítési útmutatóban leírtak szerint telepítik.

Így számolható ki a kábelhurkok távolsága – példák

A megfelelő kábeltávolsághoz oszd el a fűteni kívánt területet az adott hosszúságú fűtőkábel összteljesítményével, majd az eredményt szorozd meg 10-el (10 watt/m kábelkapacitás). A fektetési távolságot centiméterben a tizedesvessző utáni két számjegy mutatja.

Számítási példák:

500 watt kábelteljesítmény 3 m² területen = 166 W/m²

(3 m² : 500 W) x10 W/m = 0,06

A megfelelő telepítési távolság 6 cm.

1000 watt kábelteljesítmény 7 m² területen = 142 W/m2

(7 m² : 1000 W) x 10 W/m = 0,07

A megfelelő telepítési távolság 7 cm.

Ezt tartalmazza a MAGNUM cable 1000 Watt fűtőkábel csomagja:

• Fűtőkábel

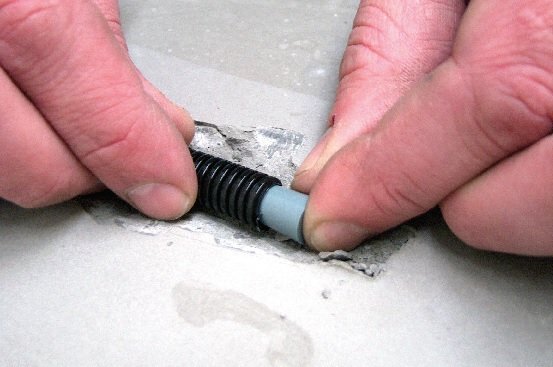

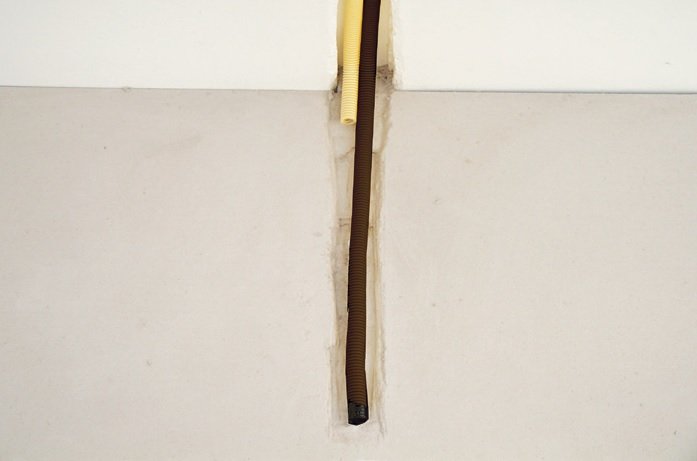

• A padlóhőmérséklet-érzékelő számára flexibilis cső
• Telepítési útmutató
• Élethosszig tartó garancia – feltétele, hogy a telepítés a telepítési útmutató szerint történjen, továbbá a végfelhasználó és a telepítés helyszíne ismert és regisztrált legyen

Rendelhető kiegészítők

• Szigetelőfólia
• Manuális vagy Digitális termosztát
• Fém rögzítő szalag

FONTOS TUDNIVALÓK!

Mielőtt fa burkolatú padló vagy szőnyeg alá telepítenéd, kérjük, egyeztess a termék forgalmazójával!

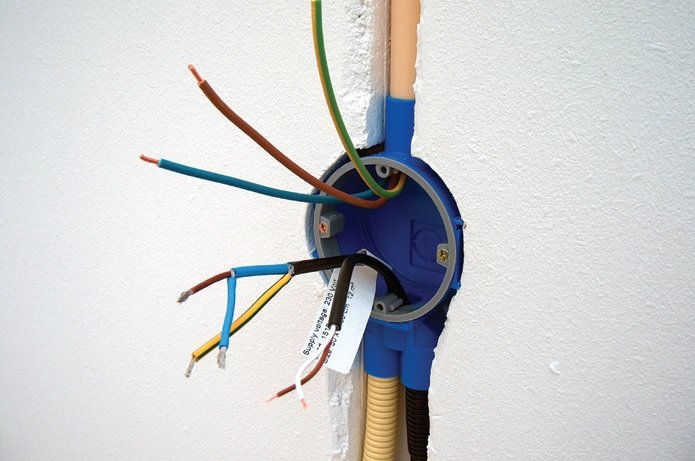

A fűtőkábelt nem lehet elvágni vagy rövidíteni! Az elektromos bekötést mindig képzett villamossági szakemberre bízd, aki az érvényes előírások szerint dolgozik! Kizárólag szabad padlófelület alatt használható: soha ne építsd rögzített tárgyak (konyhabútor, bárpult, zuhanykabin, kád stb.) alá, ahol a hőátadás akadályozott!

Amennyiben a kábel alá szigetelőanyag kerül, fölötte legalább 5 cm vastag betonréteg szükséges!

Hogy a fűtés és az energiafelhasználás hatékonyabb legyen, a fűtőkábel alá minden esetben tegyél aljzatszigetelést vagy szigetelést.

Mielőtt az elektromos fűtőkábelt elsődleges hőforrásként telepítenéd, minden esetben javasolt hőveszteség-kalkulációt készíteni.

Vásárlás előtt mindig egyeztess a kivitelezőiddel.
