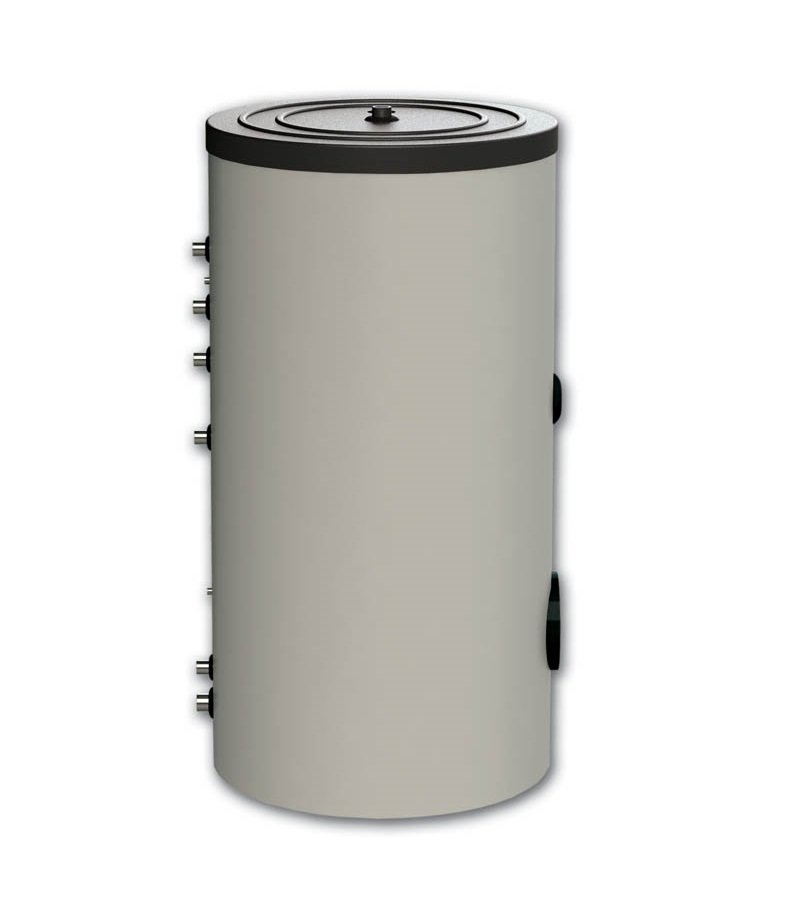

Sunsystem SON 1000 indirekt használati meleg víz tartály 2 hőcserélővel (1000 liter / 7,5 kW)

Sunsystem SON 1000 indirekt használati melegvíz-tartály 2 db hőcserélővel és 7,5 kW-os fűtőbetéttel

Használati meleg víz (HMV) előállítására és tárolására szolgáló tároló, amelynek belső felületét titán zománc védi, a tartálytestbe pedig 2 db nagy hőátadó felületű csőspirál hőcserélő került. Tárolási űrtartalma 921 liter, szigetelése 100 mm lágy PU (SPU), kívül PVC burkolat fedi, és legfeljebb 10 bar nyomású hálózati rendszerben üzemeltethető.

A kazán fűtési meleg vizét és más hőforrás, például napkollektor hőjét is hasznosíthatod a tartályba vezetett, nagy hőátadó felületű, csőspirál alakú hőcserélők segítségével. A SON 1000 indirekt HMV tartályon recirkulációs csatlakozás és ellenőrző nyílás is van, a csatlakozók pedig kivétel nélkül belső menetesek. Fel van szerelve 7,5 kW teljesítményű gyári elektromos fűtőbetéttel és a hozzá tartozó szabályozó termosztáttal; ezeket a tartály mellé csomagolva kapod meg.

A Sunsystem tartályokhoz kiegészítő szettet is rendelhetsz, amelyben a következők vannak: 1 db hőmérsékletmérő óra (1/2"), 1 db merülőhüvely a hőmérséklet-érzékelőhöz (1/2"), 1 db 8 bar-os biztonsági szelep (3/4").

GYIK – gyakori kérdések a Sunsystem SON 1000 indirekt használati meleg víz tartályról

Gyorsan és indirekt úton készít használati meleg vizet. A 921 literes űrtartalomhoz egy 2,7 m² felületű, 16,65 liter űrtartalmú alsó és egy 1,9 m² felületű, 11,72 liter űrtartalmú felső hőcserélő spirál társul, ami gyors felfűtést biztosít.

A beépített csőspirálok révén a tartály a kazánból és a napkollektorból érkező hőből készít használati meleg vizet. A nagyobb teljesítményű hőtermelő berendezéssel akár órán belül is felfűthető.

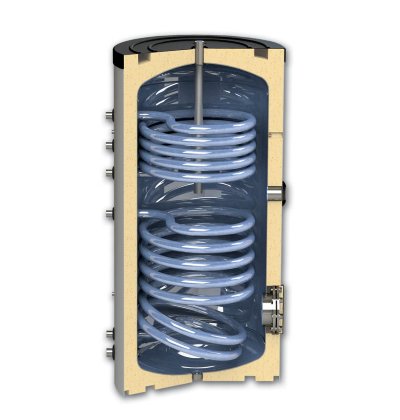

A gyors és hatékony felfűtés a vékony falú, indirekt hőátadást végző hőcserélő spirálok nagy felületének és űrtartalmának köszönhető. A két különálló hőcserélő a tartálytest egészét lefedi, tehát a tartály alsó és felső részén is melegít, ami különösen egyenletes és gyors felfűtést eredményez.

Mivel a hőcserélő spirálok hőmérséklete viszonylag alacsony, a hőcserélők felületén folyamatos használat mellett sem rakódik le vízkő.

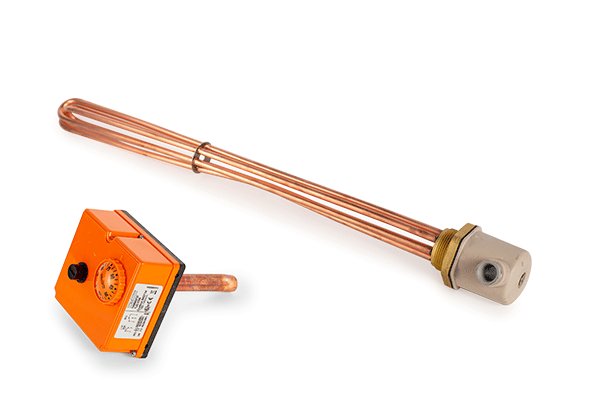

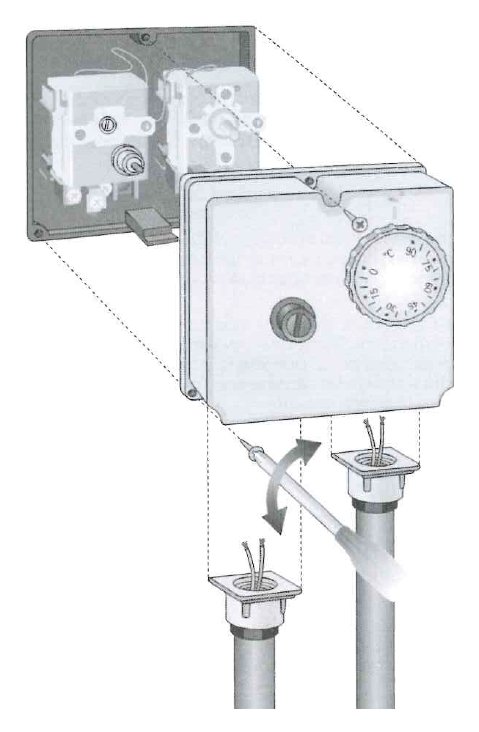

A HMV tartály alapfelszereltségének része egy 7,5 kW teljesítményű, 6/4"-os csatlakozású elektromos fűtőbetét és a 90°C-ig állítható szabályzó termosztát. A fűtőbetéthez adott vezérlőegység a hőmérséklet-szabályozó és a biztonsági termosztát (hőkorlátozó) feladatát egyaránt ellátja. Beépítéskor relét vagy mágneskapcsolót is be kell szerelni. Merülőhüvely és tömszelencék is járnak hozzá alapfelszereltségként.

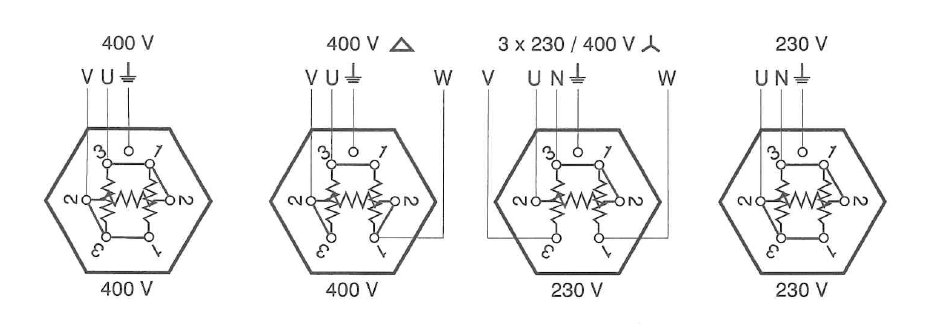

Ahhoz, hogy az indirekt használati meleg víz tartály 7,5 kW-os fűtőbetétjét használni tudd, háromfázisú elektromos hálózatra kell csatlakoztatnod.

Elektromos eszközöknél az üzemeltetés egyik legfontosabb kérdése, hogy rendelkezésre áll-e a megfelelő Amper mennyiség az elektromos hálózatban. Ha a 7,5 kW-os fűtőbetétet 3 fázisú bekötéssel üzemelteted, fázisonként 10,87 Amper terheléssel számolhatsz.

A Sunsystem SON indirekt használati meleg víz tartályra a vásárlás napjától 3 év teljes körű garancia jár, amely a tartálytest és a hőcserélő hegesztési minőségére, valamint az átrozsdásodásra vonatkozik. A fűtőbetétre 24 hónap jótállást kapsz.

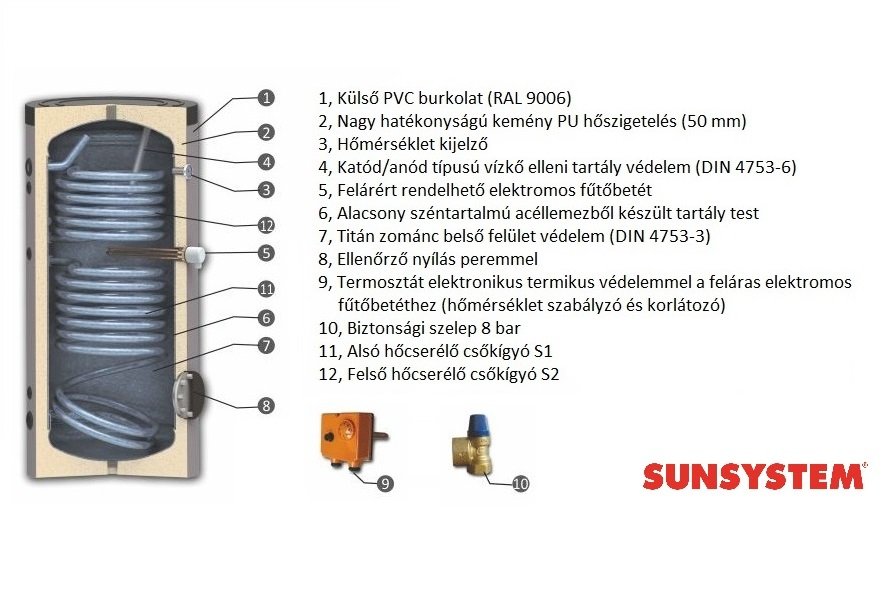

A Sunsystem SON 1000 indirekt HMV tartály főbb tulajdonságai:

• A HMV tartály teste 3 mm vastag, alacsony széntartalmú acéllemezből készül, a külső PVC burkolat alatt pedig 100 mm vastag lágy PU hőszigetelés található.
• A belső felületet védő titánium zománc és a vízkő kialakulása ellen alkalmazott katód/anód típusú védelem révén a tartály a legszigorúbb higiéniai és minőségi elvárásokat is teljesíti.
• A gyártás végén, a minőség-ellenőrzés részeként a tartálytestet 15 bar, a hőcserélőt 25 bar tesztnyomással vizsgálják – ettől megbízható a termék és biztonságos a használata.
• A tartálytest legnagyobb üzemi hőmérséklete 95°C, legnagyobb üzemi nyomása 10 bar; a hőcserélőnél a legnagyobb üzemi hőmérséklet 110°C, a legnagyobb üzemi nyomás 16 bar.
• A Sunsystem SON sorozat tartályain úgynevezett recirkulációs csatlakozás is van. Ha kiépíted a recirkulációs ágat, a meleg víz folyamatosan ott lesz a csap előtt, vagyis nem kell előbb kiengedned a vezetékben álló hideg vizet, míg a meleg megérkezik.
• (a recirkulációs ág keringető szivattyúja nem tartozéka a tartálynak)

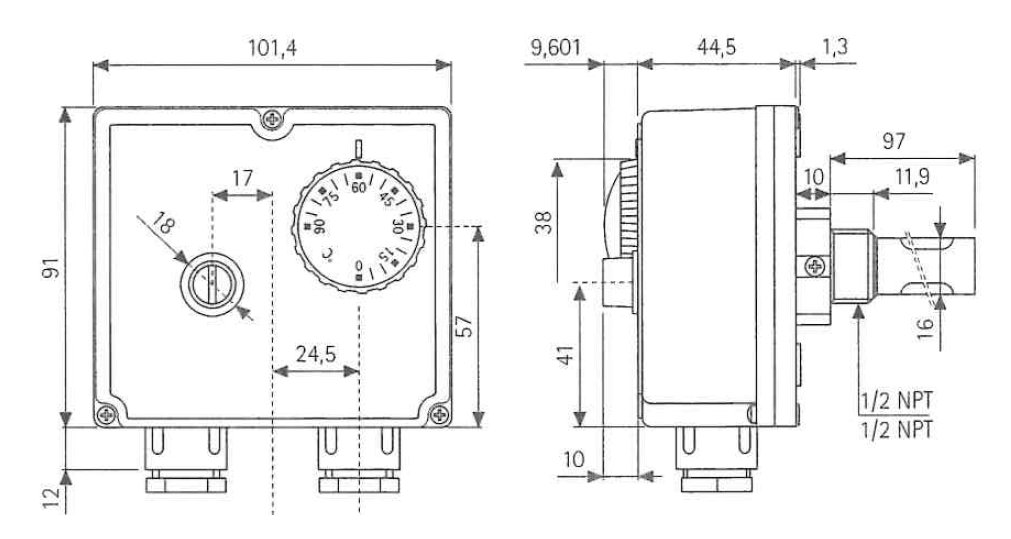

• A Sunsystem SON tartályhoz gyári elektromos fűtőbetét jár, amely rásegítő fűtőteljesítményt ad; a tisztítónyílásba vagy a 2 hőcserélő között kialakított extra csatlakozásba szerelheted be. A fűtőpatronhoz kézi hőfokszabályzó termosztát tartozik beépített hőkorlátozóval. A tartály mellé csomagolva érkezik.
• A tartályhoz felár ellenében szettet is rendelhetsz, amelyben egy 8 bar-os, túlnyomás elleni biztonsági szelep, egy tartályhőmérő, egy további mérőhüvely (pl. a kazánvezérlés hőmérséklet-érzékelőjéhez) és 3 db állítható támasztóláb van.

Az indirekt HMV tartály kettős hőforrásának logikáját (hőcserélő spirál vs. fűtőbetét) akkor érted meg igazán, ha tudod: az elektromos fűtőbetétek teljesítménye viszonylag kicsi, ezért a tartályból elhasznált meleg vizet csak több óra alatt pótolják (ilyenkor például éjszakai áramot használhatsz). A hőcserélőn átkeringetett meleg víz ezzel szemben gyorsabban fűti fel a tartályt és pótolja a meleg vizet.

Energiafelhasználása alapján a berendezés "C" energiaosztályú.

Ez tartozik a Sunsystem SON tartály alapfelszereltségéhez

Fontos: a hőcserélős melegvíz-tartályoknál többféle űrtartalmat különböztetünk meg. A névleges űrtartalom tájékozódást segítő, kerekített érték, amely jellemzően a termék nevében is megjelenik. A bruttó űrtartalom a tartály tényleges belső térfogata, amelybe a tartályban lévő hőcserélő és annak belső űrtartalma is beleszámít. A nettó űrtartalom ezzel szemben sem a hőcserélőt, sem annak űrtartalmát nem foglalja magában: ez a hasznos használati melegvíz-űrtartalom, amelyet jellemzően az energiacímke is feltüntet. (Hőcserélő nélküli tartályoknál az utóbbi két adat, vagyis a bruttó és a nettó űrtartalom megegyezik.)

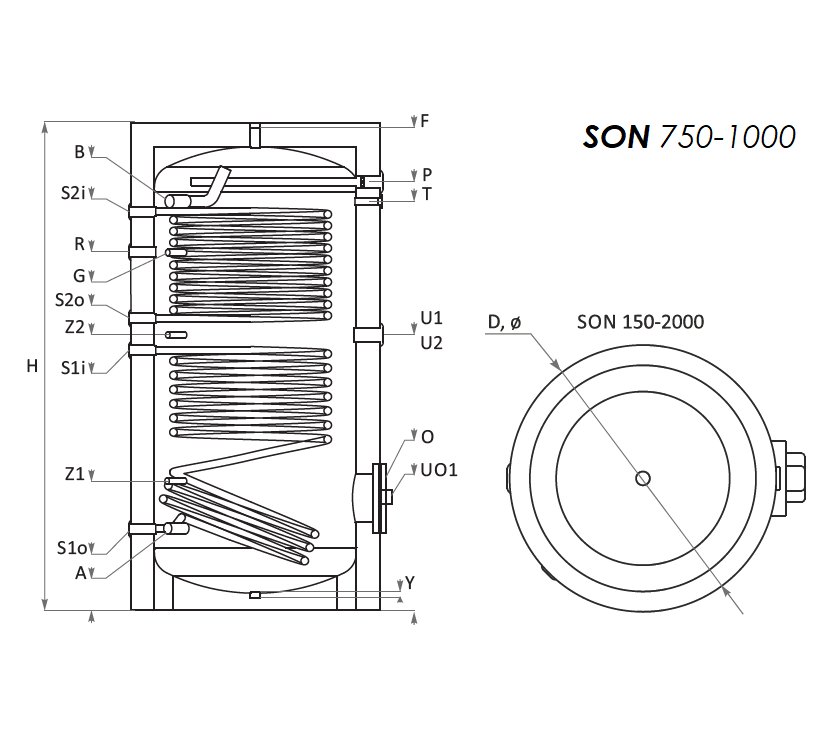

• Acél tartálytest 921 liter űrtartalommal és 1050 mm átmérővel
• 100 mm-es SPU hőszigetelés és PVC külső burkolat (RAL9006 színben)
• 6/4"-os hálózati víz csatlakozások
• 1"-os recirkulációs csatlakozás
• Légtelenítő csatlakozás felül (1") / leeresztő csatlakozás alul (1")
• Csatlakozás hőmérséklet-érzékelőhöz, 1/2"-os
• Tisztítónyílás 200 mm átmérővel
• 7,5 kW-os, 6/4"-os elektromos fűtőbetét és szabályozó termosztát, a tartály mellé csomagolva
• Kiegészítők az elektromos fűtőbetéthez: merülőhüvely, tömszelencék, biztonsági hőkioldó
• A tartály átrozsdásodására és vízszivárgásra 3 év gyártói garancia, az elektromosságra 24 hónap jótállás
• Magyar nyelvű használati útmutató

Műszaki adatok
