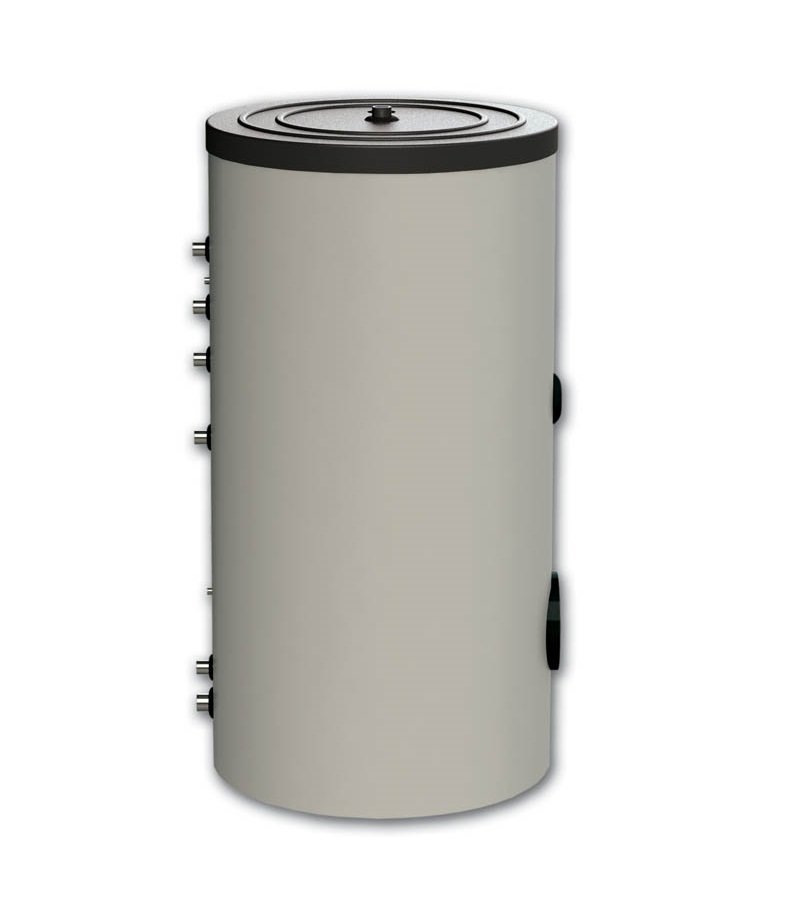

Sunsystem SON 150 indirekt használati meleg víz tartály 2 hőcserélővel (150 liter / 3 kW)

Sunsystem SON 150 indirekt használati melegvíz-tartály 2 db hőcserélővel és 3 kW-os fűtőbetéttel

Használati meleg víz (HMV) előállítására és tárolására szolgáló tároló, amelynek belső felületét titán zománc védi, a tartálytestbe pedig 2 db nagy hőátadó felületű csőspirál hőcserélő került. Tárolási űrtartalma 136 liter, szigetelése 50 mm kemény PU, kívül PVC burkolat fedi, és legfeljebb 10 bar nyomású hálózati rendszerben üzemeltethető.

A kazán fűtési meleg vizét és más hőforrás, például napkollektor hőjét is hasznosíthatod a tartályba vezetett, nagy hőátadó felületű, csőspirál alakú hőcserélők segítségével. A SON 150 indirekt HMV tartályon recirkulációs csatlakozás és ellenőrző nyílás is van, a csatlakozók pedig kivétel nélkül belső menetesek. Fel van szerelve 3 kW teljesítményű gyári elektromos fűtőbetéttel és a hozzá tartozó szabályozó termosztáttal; ezeket a tartály mellé csomagolva kapod meg.

A Sunsystem tartályokhoz kiegészítő szettet is rendelhetsz, amelyben a következők vannak: 1 db hőmérsékletmérő óra (1/2"), 1 db merülőhüvely a hőmérséklet-érzékelőhöz (1/2"), 1 db 8 bar-os biztonsági szelep (3/4"), továbbá 3 db támasztóláb.

GYIK – gyakori kérdések a Sunsystem SON 150 indirekt használati meleg víz tartályról

Gyorsan és indirekt úton készít használati meleg vizet. A 150 literes űrtartalomhoz egy 0,74 m² felületű, 4,56 liter űrtartalmú alsó és egy 0,4 m² felületű, 2,47 liter űrtartalmú felső hőcserélő spirál társul, így a berendezés akár egy 3-4 tagú család használati meleg víz igényét is biztonsággal kiszolgálja.

A beépített csőspirálok révén a tartály a kazánból és a napkollektorból érkező hőből készít használati meleg vizet. A nagyobb teljesítményű hőtermelő berendezéssel akár órán belül is felfűthető.

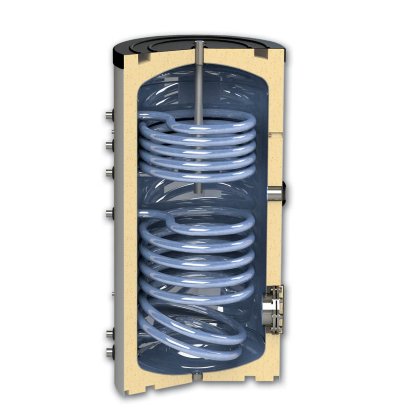

A gyors és hatékony felfűtés a vékony falú, indirekt hőátadást végző hőcserélő spirálok nagy felületének és űrtartalmának köszönhető. A két különálló hőcserélő a tartálytest egészét lefedi, tehát a tartály alsó és felső részén is melegít, ami különösen egyenletes és gyors felfűtést eredményez.

Mivel a hőcserélő spirálok hőmérséklete viszonylag alacsony, a hőcserélők felületén folyamatos használat mellett sem rakódik le vízkő.

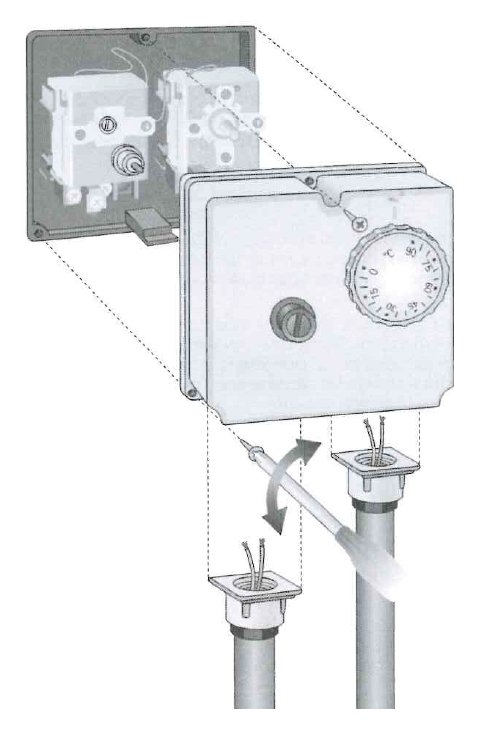

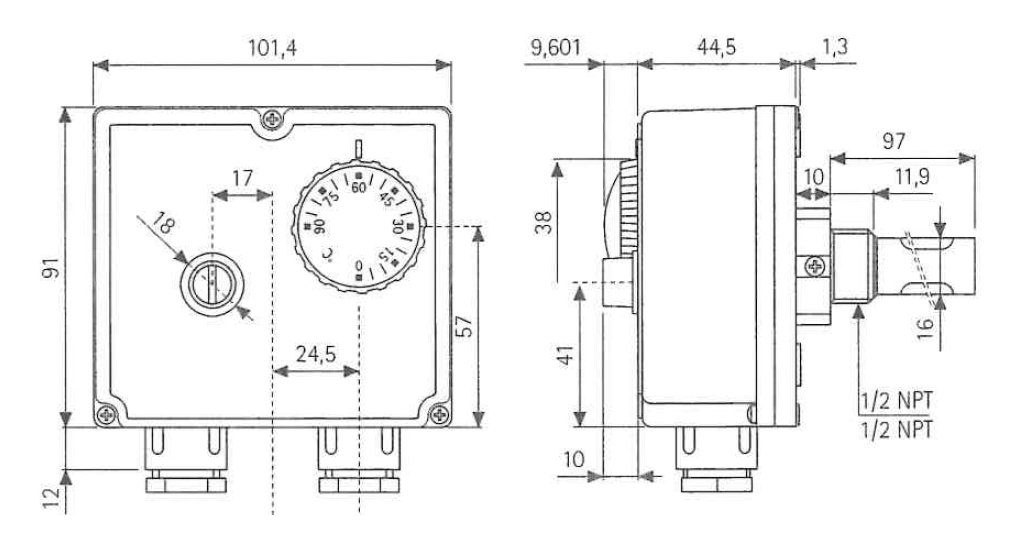

A HMV tartály alapfelszereltségének része egy 3 kW teljesítményű, 6/4"-os csatlakozású elektromos fűtőbetét és a 90°C-ig állítható szabályzó termosztát. A fűtőbetéthez adott vezérlőegység a hőmérséklet-szabályozó és a biztonsági termosztát (hőkorlátozó) feladatát egyaránt ellátja. Beépítéskor relét vagy mágneskapcsolót is be kell szerelni. Merülőhüvely és tömszelencék is járnak hozzá alapfelszereltségként.

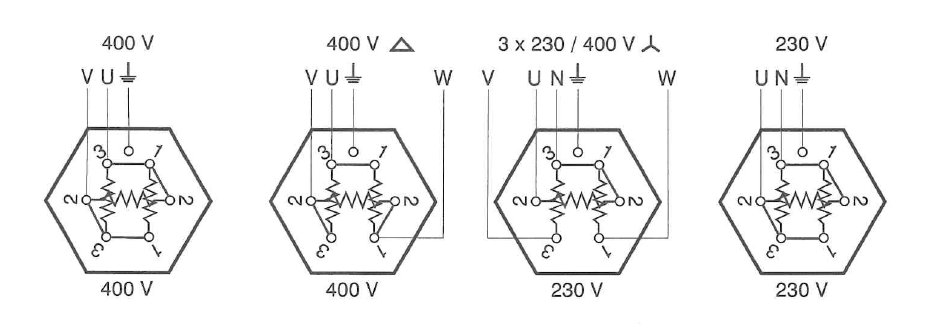

Az indirekt használati meleg víz tartály 3 kW-os fűtőbetétjét háromfázisú elektromos hálózatra javasoljuk csatlakoztatni, bár egy fázisra is beköthető.

Elektromos eszközöknél az üzemeltetés egyik legfontosabb kérdése, hogy rendelkezésre áll-e a megfelelő Amper mennyiség az elektromos hálózatban. Ha a 3 kW-os fűtőbetétet 1 fázison üzemelteted, legalább 1x 13,05 Ampernek kell rendelkezésre állnia, 3 fázisú bekötéssel viszont fázisonként 4,35 Amper terheléssel számolhatsz.

A Sunsystem SON indirekt használati meleg víz tartályra a vásárlás napjától 3 év teljes körű garancia jár, amely a tartálytest és a hőcserélő hegesztési minőségére, valamint az átrozsdásodásra vonatkozik. A fűtőbetétre 24 hónap jótállást kapsz.

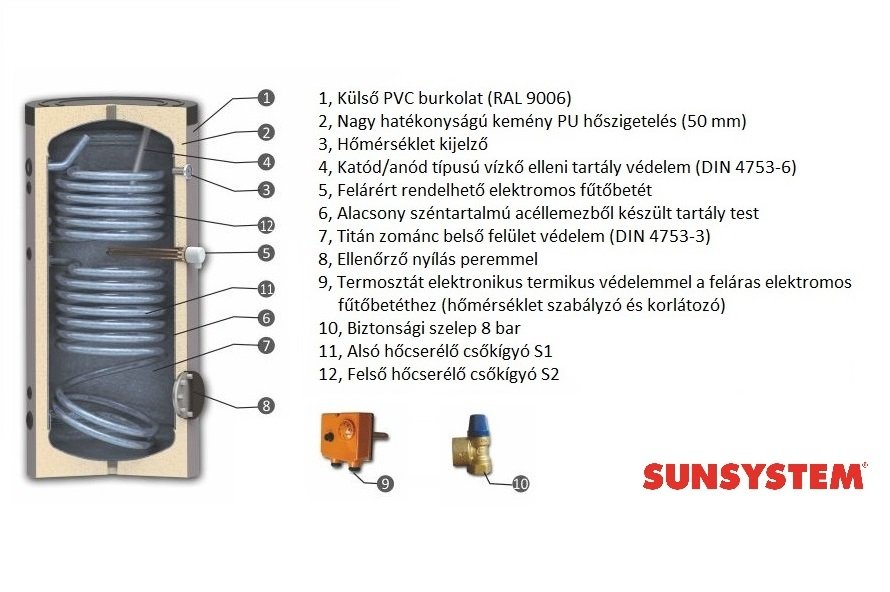

A Sunsystem SON 150 indirekt HMV tartály főbb tulajdonságai:

• A HMV tartály teste 3 mm vastag, alacsony széntartalmú acéllemezből készül, a külső PVC burkolat alatt pedig 50 mm vastag merev, fix PU hőszigetelés található.
• A belső felületet védő titánium zománc és a vízkő kialakulása ellen alkalmazott katód/anód típusú védelem révén a tartály a legszigorúbb higiéniai és minőségi elvárásokat is teljesíti.
• A gyártás végén, a minőség-ellenőrzés részeként a tartálytestet 15 bar, a hőcserélőt 25 bar tesztnyomással vizsgálják – ettől megbízható a termék és biztonságos a használata.
• A tartálytest legnagyobb üzemi hőmérséklete 95°C, legnagyobb üzemi nyomása 10 bar; a hőcserélőnél a legnagyobb üzemi hőmérséklet 110°C, a legnagyobb üzemi nyomás 16 bar.
• A Sunsystem SON sorozat tartályain úgynevezett recirkulációs csatlakozás is van. Ha kiépíted a recirkulációs ágat, a meleg víz folyamatosan ott lesz a csap előtt, vagyis nem kell előbb kiengedned a vezetékben álló hideg vizet, míg a meleg megérkezik.
• (a recirkulációs ág keringető szivattyúja nem tartozéka a tartálynak)
• A Sunsystem SON tartályhoz gyári elektromos fűtőbetét jár, amely rásegítő fűtőteljesítményt ad; a tisztítónyílásba vagy a 2 hőcserélő között kialakított extra csatlakozásba szerelheted be. A fűtőpatronhoz kézi hőfokszabályzó termosztát tartozik beépített hőkorlátozóval. A tartály mellé csomagolva érkezik.
• A tartályhoz felár ellenében szettet is rendelhetsz, amelyben egy 8 bar-os, túlnyomás elleni biztonsági szelep, egy tartályhőmérő, egy további mérőhüvely (pl. a kazánvezérlés hőmérséklet-érzékelőjéhez) és 3 db állítható támasztóláb van.

Az indirekt HMV tartály kettős hőforrásának logikáját (hőcserélő spirál vs. fűtőbetét) akkor érted meg igazán, ha tudod: az elektromos fűtőbetétek teljesítménye viszonylag kicsi, ezért a tartályból elhasznált meleg vizet csak több óra alatt pótolják (ilyenkor például éjszakai áramot használhatsz). A hőcserélőn átkeringetett meleg víz ezzel szemben gyorsabban fűti fel a tartályt és pótolja a meleg vizet.

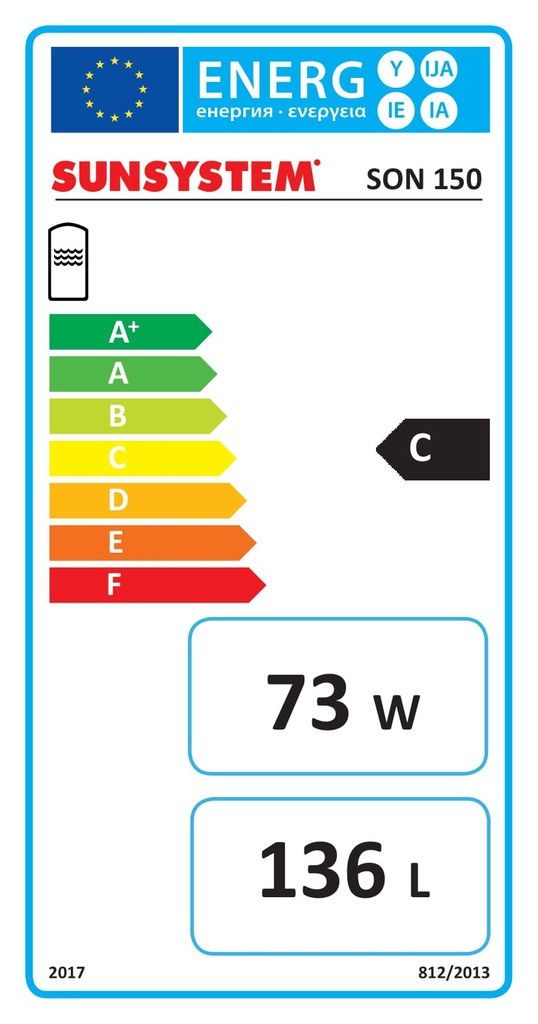

Energiafelhasználása alapján a berendezés "C" energiaosztályú.

Ez tartozik a Sunsystem SON tartály alapfelszereltségéhez

Fontos: a hőcserélős melegvíz-tartályoknál többféle űrtartalmat különböztetünk meg. A névleges űrtartalom tájékozódást segítő, kerekített érték, amely jellemzően a termék nevében is megjelenik. A bruttó űrtartalom a tartály tényleges belső térfogata, amelybe a tartályban lévő hőcserélő és annak belső űrtartalma is beleszámít. A nettó űrtartalom ezzel szemben sem a hőcserélőt, sem annak űrtartalmát nem foglalja magában: ez a hasznos használati melegvíz-űrtartalom, amelyet jellemzően az energiacímke is feltüntet. (Hőcserélő nélküli tartályoknál az utóbbi két adat, vagyis a bruttó és a nettó űrtartalom megegyezik.)

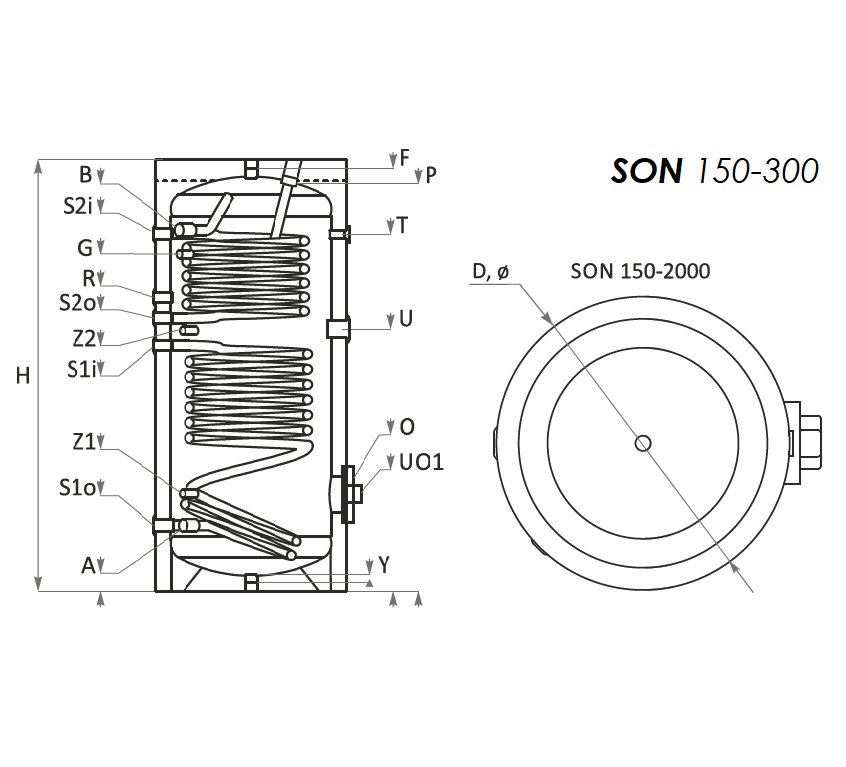

• Acél tartálytest 136 liter űrtartalommal és 560 mm átmérővel
• 50 mm-es kemény PU hőszigetelés és PVC külső burkolat (RAL9006 színben)
• 1"-os hálózati víz csatlakozások
• 3/4"-os recirkulációs csatlakozás
• Légtelenítő csatlakozás felül (1") / leeresztő csatlakozás alul (1")
• Csatlakozás hőmérséklet-érzékelőhöz, 1/2"-os
• Tisztítónyílás 110 mm átmérővel

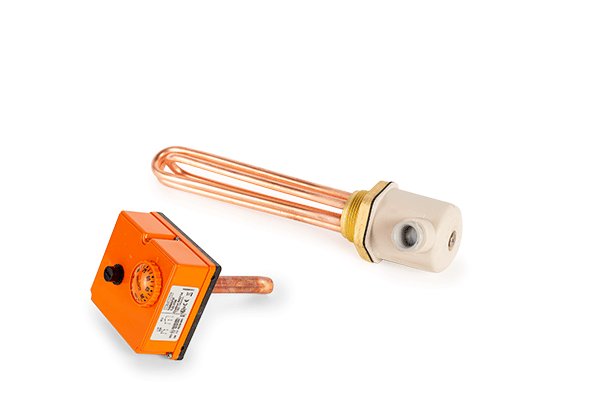

• 3 kW-os, 6/4"-os elektromos fűtőbetét és szabályozó termosztát, a tartály mellé csomagolva
• Kiegészítők az elektromos fűtőbetéthez: merülőhüvely, tömszelencék, biztonsági hőkioldó
• A tartály átrozsdásodására és vízszivárgásra 3 év gyártói garancia, az elektromosságra 24 hónap jótállás
• Magyar nyelvű használati útmutató

Műszaki adatok
