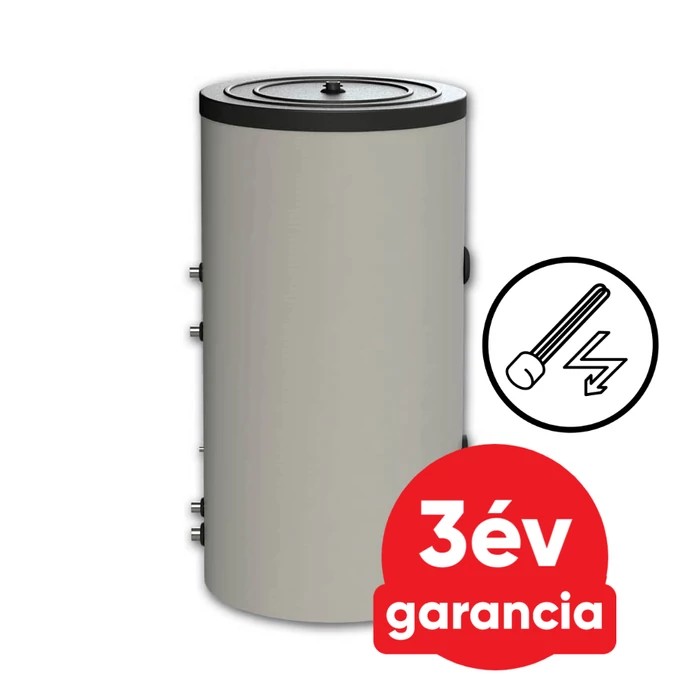

Sunsystem SN 500 indirekt használati meleg víz tartály 1 hőcserélővel (500 liter / 6 kW)

Sunsystem SN 500 indirekt használati melegvíz-tartály 1 db hőcserélővel és 6 kW-os fűtőbetéttel

Használati meleg víz (HMV) előállítására és tárolására szolgáló tároló, amelynek belső felületét titán zománc védi, a tartálytestbe pedig 1 db nagy hőátadó felületű csőspirál hőcserélő került. Űrtartalma 500 liter, szigetelése 50 mm kemény PU, kívül PVC burkolat fedi, és legfeljebb 10 bar nyomású hálózati rendszerben üzemeltethető.

A kazán fűtési meleg vizét vagy más hőforrás, például napkollektor hőjét is hasznosíthatod a tartályba vezetett, nagy hőátadó felületű, csőspirál alakú hőcserélő segítségével. Az SN 500 indirekt HMV tartályon recirkulációs csatlakozás és ellenőrző nyílás is van, a csatlakozók pedig kivétel nélkül belső menetesek. Jár hozzá 6 kW teljesítményű gyári elektromos fűtőbetét a hozzá tartozó szabályozó termosztáttal; ezeket a tartály mellé csomagolva kapod meg.

A Sunsystem tartályokhoz kiegészítő szettet is rendelhetsz, amelyben a következők vannak: 1 db hőmérsékletmérő óra (1/2"), 1 db merülőhüvely a hőmérséklet-érzékelőhöz (1/2"), 1 db 8 bar-os biztonsági szelep (3/4"), továbbá 3 db támasztóláb.

GYIK – gyakori kérdések a Sunsystem SN 500 indirekt használati meleg víz tartályról

Gyorsan és indirekt úton készít használati meleg vizet. A 500 literes űrtartalomhoz 1,8 m² felületű, 11,1 liter űrtartalmú hőcserélő spirál társul, így a berendezés akár egy 5-7 tagú család használati meleg víz igényét is biztonsággal kiszolgálja.

A beépített csőspirál révén a tartály a kazánból vagy napkollektorból érkező hőből készít használati meleg vizet. Nagyobb teljesítményű hőtermelő berendezéssel akár órán belül is felfűthető.

Alternatív hőforrásként a 6 kW teljesítményű elektromos fűtőbetét is rendelkezésre áll, ám ez mindenképp hosszabb idő alatt készít a belépő, alacsonyabb hőmérsékletű hálózati vízből 50-60°C-os használati meleg vizet.

A gyors és hatékony felfűtés a vékony falú, indirekt hőátadást végző hőcserélő spirál nagy felületének (1,8 m²) és űrtartalmának (11,1 liter) köszönhető. A hőcserélő a tartálytest alsó részében kapott helyet, és a körülötte lévő hálózati vizet melegíti fel; a felmelegedett víz felfelé áramlik, a helyére pedig a tartály felső részéből alacsonyabb hőmérsékletű víz érkezik, így a tartály teljes víztartalma egyenletesen fűtődik fel.

Mivel a hőcserélő spirál hőmérséklete viszonylag alacsony, a felületén folyamatos használat mellett sem rakódik le vízkő.

A HMV tartály alapfelszereltségének része egy 6 kW teljesítményű, 6/4"-os csatlakozású elektromos fűtőbetét és a szabályzó termosztát. A fűtőbetéthez adott vezérlőegység a hőmérséklet-szabályozó és a hőkorlátozó feladatát egyaránt ellátja. Beépítéskor relét vagy mágneskapcsolót is be kell szerelni.

A Sunsystem SN indirekt használati meleg víz tartályra a vásárlás napjától 3 év teljes körű garancia jár, amely a tartálytest és a hőcserélő hegesztési minőségére, valamint az átrozsdásodásra vonatkozik.

A Sunsystem SN 500 indirekt HMV tartály főbb tulajdonságai:

• A HMV tartály teste 3 mm vastag, alacsony széntartalmú acéllemez, a külső PVC burkolat alatt pedig 50 mm vastag merev PU hőszigetelés található.
• A belső felületet védő titánium zománc és a vízkő kialakulása ellen alkalmazott katód/anód típusú védelem révén a tartály a legszigorúbb higiéniai és minőségi elvárásokat is teljesíti.
• A gyártás végén, a minőség-ellenőrzés részeként a tartálytestet 15 bar, a hőcserélőt 25 bar tesztnyomással vizsgálják – ettől megbízható a termék és biztonságos a használata.
• A tartálytest legnagyobb üzemi hőmérséklete 95°C, legnagyobb üzemi nyomása 10 bar; a hőcserélőnél a legnagyobb üzemi hőmérséklet 110°C, a legnagyobb üzemi nyomás 16 bar.
• A Sunsystem SN sorozat tartályain úgynevezett recirkulációs csatlakozás is van. Ha kiépíted a recirkulációs ágat, a meleg víz folyamatosan ott lesz a csap előtt, vagyis nem kell előbb kiengedned a vezetékben álló hideg vizet, míg a meleg megérkezik.
• (a recirkulációs ág keringető szivattyúja nem tartozéka a tartálynak)
• 6 kW-os kiegészítő elektromos fűtőbetét, hőfokszabályzóval
• A tartályhoz felár ellenében szettet is rendelhetsz, amelyben egy 8 bar-os, túlnyomás elleni biztonsági szelep, egy tartályhőmérő, egy további mérőhüvely (pl. a kazánvezérlés hőmérséklet-érzékelőjéhez) és 3 db állítható támasztóláb van.
• Ha szükséged van rá, a tartályt felár ellenében elektromos fűtőbetéttel is megrendelheted.

Az indirekt HMV tartály kettős hőforrásának logikáját (hőcserélő spirál vs. fűtőbetét) akkor érted meg igazán, ha tudod: az elektromos fűtőbetétek teljesítménye viszonylag kicsi, ezért a tartályból elhasznált meleg vizet csak több óra alatt pótolják (ilyenkor például éjszakai áramot használhatsz). A hőcserélőn átkeringetett meleg víz ezzel szemben gyorsabban fűti fel a tartályt és pótolja a meleg vizet.

Energiafelhasználása alapján a berendezés "C" energiaosztályú.

Ez tartozik a SUNSYSTEM SN 500 használati meleg víz tartály alapfelszereltségéhez:

Fontos: a hőcserélős melegvíz-tartályoknál többféle űrtartalmat különböztetünk meg. A névleges űrtartalom tájékozódást segítő, kerekített érték, amely jellemzően a termék nevében is megjelenik. A bruttó űrtartalom a tartály tényleges belső térfogata, amelybe a tartályban lévő hőcserélő és annak belső űrtartalma is beleszámít. A nettó űrtartalom ezzel szemben sem a hőcserélőt, sem annak űrtartalmát nem foglalja magában: ez a hasznos használati melegvíz-űrtartalom, amelyet jellemzően az energiacímke is feltüntet. (Hőcserélő nélküli tartályoknál az utóbbi két adat, vagyis a bruttó és a nettó űrtartalom megegyezik.)

• Acél tartálytest 467 liter bruttó űrtartalommal és 750 mm átmérővel
• 5/4"-os hálózati víz csatlakozások
• 1"-os recirkulációs csatlakozás
• Légtelenítő csatlakozás felül (1") / leeresztő csatlakozás alul (1")
• Csatlakozás hőmérséklet-érzékelőhöz, 1/2"-os
• Tisztítónyílás 110 mm átmérővel
• Elektromos fűtőbetét: 6/4"-os, 6 kW teljesítményű
• 1 db szabályozó termosztát, a tartály mellé csomagolva
• 50 mm-es kemény PU hőszigetelés és PVC külső burkolat (RAL9006 színben)
• 3 év gyártói garancia a tartály vízszivárgására és átrozsdásodására
• Magyar nyelvű használati útmutató
