MAGNUM Heatboard Cable fűtőkábel laminált padlóhoz 300 W = 3 m2 (10 W/m)

MAGNUM Heatboard Cable fűtőkábel laminált vagy fa padlóburkolathoz 300 W = 30 m (10 W/m)

A MAGNUM Heatboard fűtőkábel egy elektromos üzemű fűtőkábel, mely kimondottan a MAGNUM Heatboard elektromos padlófűtési rendszerben való használatra került kialakításra. A MAGNUM Heatboard padlófűtési rendszer 12 mm vagy 31 mm összesített telepítési vastagságával, kategóriájának az egyik legvékonyabb padlófűtési megoldása laminált vagy fa padló felületek fő vagy kiegészítő padlófűtési jellegű megfűtéséhez. A Heatboard padlófűtési rendszerhez szükséges táblásított szigetelő és alumínium lap mennyiségét, és 12 vagy 31 mm-es vastagságát a szigetelendő felület igénynek megfelelően külön szükséges a kapcsolódó termékek közül kiválasztania és megrendelés esetén a korsárba tennie.

Működése során a fűtőkábel méterenként 10 Watt teljesítményű hőenergiát veszít, mely a felhasználónak a hőleadást, hőteljesítményt, másként fogalmazva a fűtést biztosítja. A 40-45°C mag hőmérsékletű kábel kimondottan elektromos fűtés, elektromos padlófűtés telepítéséhez került kialakításra.

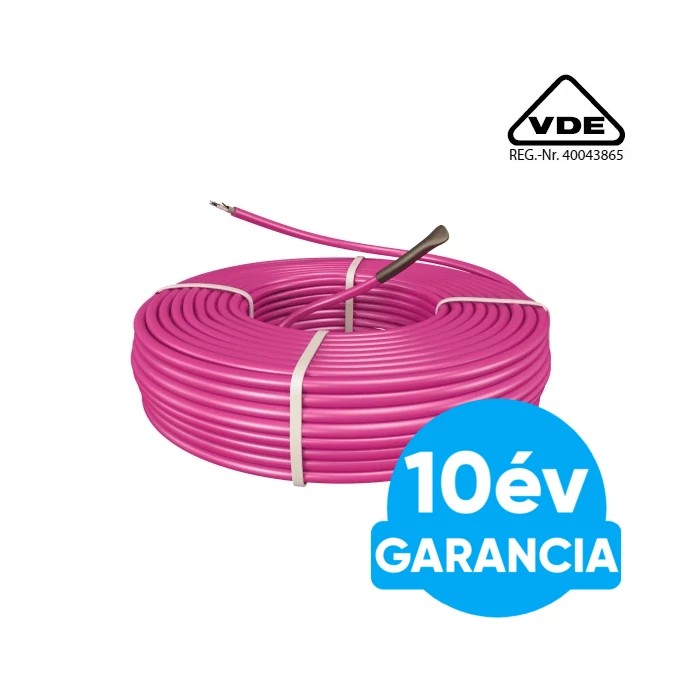

A fűtőkábel elektromechanikai működésére a gyártó 10 év garanciát vállal.

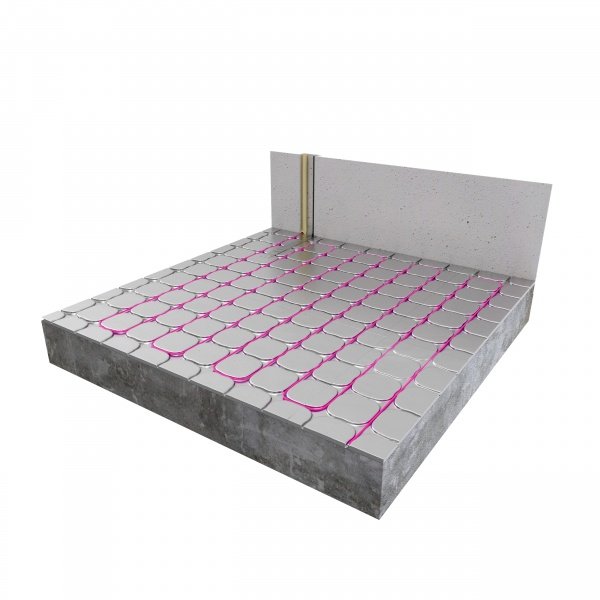

Egy újonnan szabadalmaztatott gyártási eljárás alkalmazásának köszönhetően, a MAGNUM Heatboard padlófűtési rendszerben előre formázott alumínium lapot illesztenek össze, egy hasonlóan megformázott, nagy sűrűségű és lépésálló szigetelő lappal. Ez a kialakítás garantálja a MAGNUM Heatboard padlófűtési rendszer használata során a padló teljes felületén az egyenletes kapcsolatot és hőátadást, még hajlatban vagy görbe felületeken is.

A padlófűtési rendszer táblásított szigetelő és alumínium lapból álló egységei 788 x 594 mm méretűek (ténylegesen használható 775 x 580 mm) és 11 tábla lapból álló egységben csomagolva állnak rendelkezésre. Telepítése rendkívül egyszerű: a tábla lapok szélei a másik lappal való összekapcsolásra kialakítottak, a telepítés során egymásba akaszthatók és így a teljes padlófelület rések és elhagyások nélkül lefedhető vele.

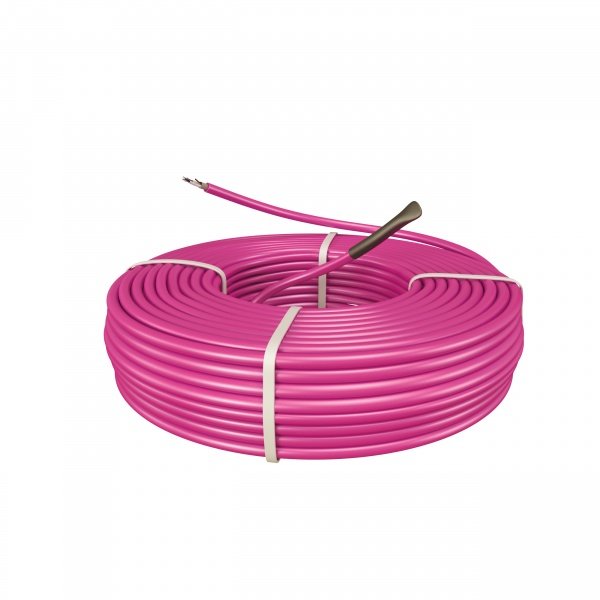

A padlófűtési rendszerben használt MAGNUM Heatboard Cable elektromos fűtőkábel átmérője 7 mm, és pontosan bele illik a lefektetett táblák kábel csatornájába. A tábla csatornák távolsága egységesen 10 cm, így a 10 Watt/méter fajlagos kábel teljesítmény maximálisan 100 Watt/m² rendszer hőteljesítményt biztosít.
A MAGNUM Heatboard padlófűtési rendszer kizárólag laminált vagy fa burkolatú padlófelületek fűtésére felhasználható. FONTOS, nedves helységekben (például fürdőszoba) vagy betonba, önterülő aljzatkiegyenlítőbe való telepítése nem engedélyezett.

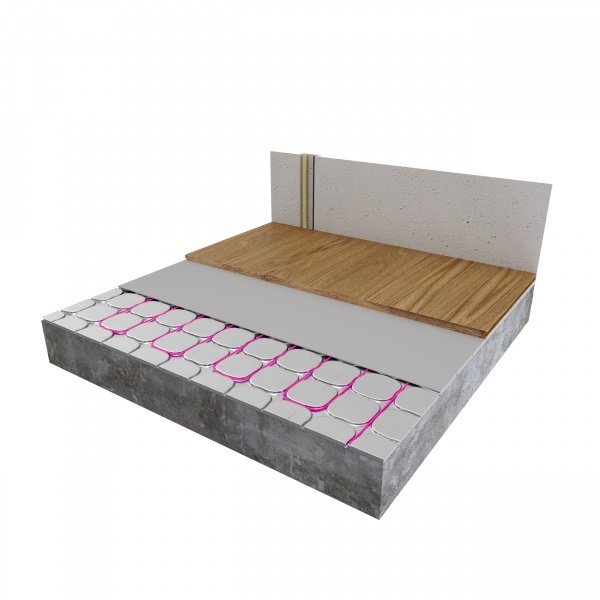

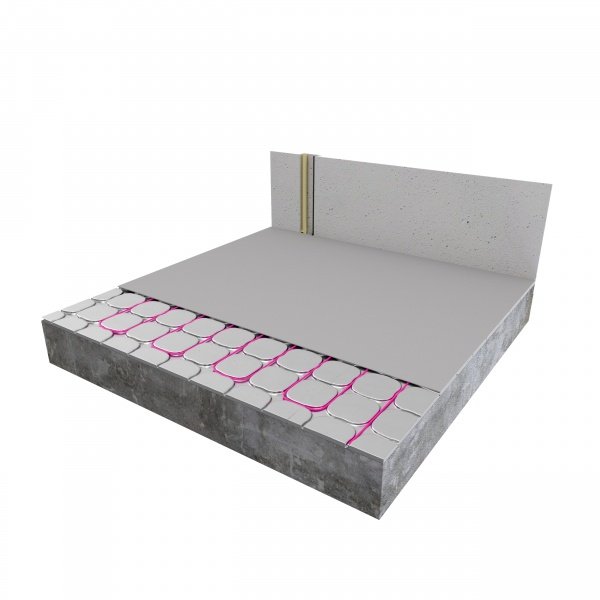

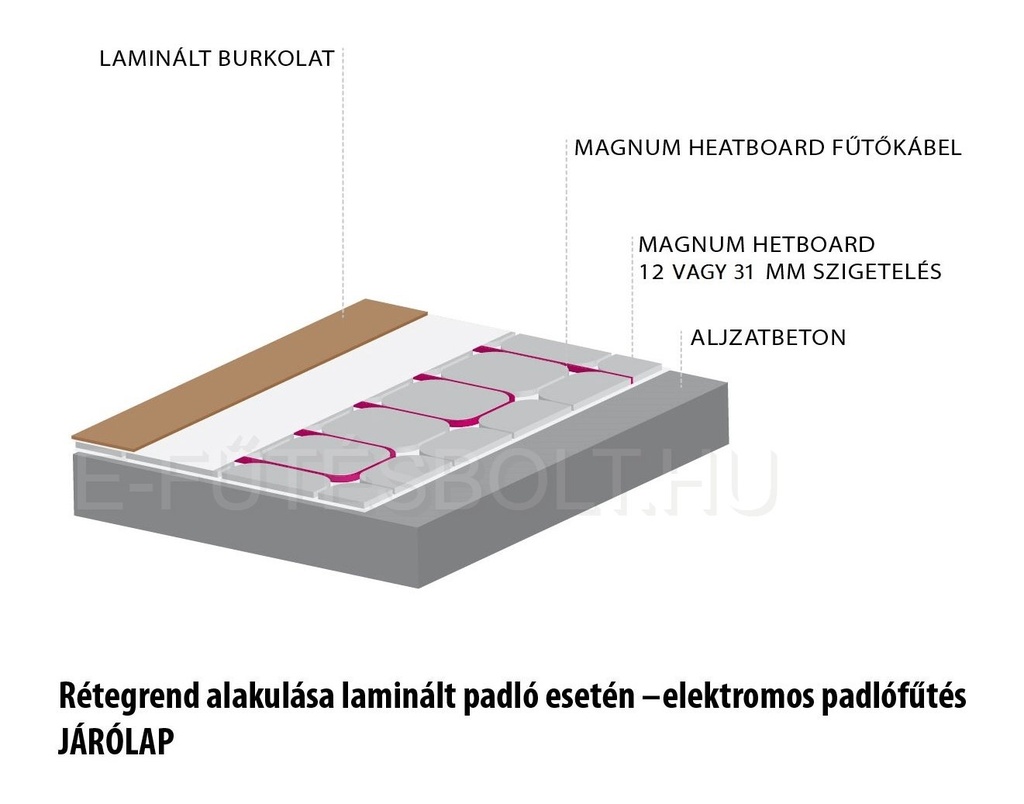

MAGNUM HeatBoard rétegrend (nagyításhoz kattintson a lenti képre)



Az elektromos padlófűtési rendszer nem csak főfűtésként, de kiegészítő fűtésként radiátoros fűtési rendszerekkel is jól kombinálható. Használata karbantartást egyáltalán nem igényel, valamint ha, az erre a feladatra kifejlesztett digitális termosztáttal és szigeteléssel együtt használja, a rendszer különösen energiatakarékos és költséghatékony. Használatával a hideg padló a múlté!
Egyértelmű előnye az elektromos padlófűtési rendszereknek a vizes rendszerekkel szemben, hogy sem kazán, sem kémény költséggel nem kell számolnia, de telepítésük általában is gyorsabb, egyszerűbb és olcsóbb. Továbbá nem kell többé a padlóban lévő fűtési csővezetékek szivárgástól sem tartania!

Fontos tudni a tervezéshez, hogy az egyes fűtőkábelek nem vághatók és telepítésük során a kábelhurkok nem keresztezhetik egymást.
A lefektetett fűtő kábelek, illetve a kábelhurkok közti távolság határozza meg a négyzetméterre vetített fűtési hőteljesítményt. Ezzel biztosítva lehetőséget a telepítés során nagyobb fűtési kapacitás (gyorsabb reakcióidő, magasabb hőmérséklet), vagy ellenkezőleg, alacsonyabb kapacitás (állandó, vagy alacsonyabb hőmérséklet) kialakítására. A MAGNUM Heatboard elektromos padlófűtési rendszer telepítése során nem szükséges minden egyes kábelcsatornába a fűtőkábelt behúznia. A kábelek által leadott hőt az alumínium lemez az akár 20 cm-es huroktávolság esetén is közel egyenletesen osztja el kábel körüli felületen.
A fűtőkábel hajlítható, így telepítése egyszerűen kivitelezhető.


MEGJEGYZÉS:

A telepítési útmutatóban szereplő jegyzőkönyvet, figyelmesen töltse ki, a kivitelező szakember aláírásával igazolja a méréseket. Kicsomagolás után és a betonozás előtt (adott esetben a burkolás előtt) feltétlen végezze el a méréseket.
Mérési tűréshatár: A mérésnek – 5% és +10% közt szabad lennie a fűtőkábelen feltüntetett értékhez viszonyítva, amennyiben ez eltér, azonnal jelezze viszonteladójának.







GYIK = gyakran ismételt kérdések a MAGNUM Heatboard Cable elektromos fűtőkábelhez (300 Watt = 30 m)


Az elektromos fűtőkábel kizárólag MAGNUM Heatboard elektromos padlófűtési rendszerben való használatra került kialakításra, laminált padló lapokkal vagy fa lapokkal burkolt padlófelületek megfűtésére. A telepítés során az újonnan szabadalmaztatott, alumínium lapból és hasonlóan megformázott, nagy sűrűségű és lépésálló szigetelő lapból álló táblákat a szerelő betonra vagy meglévő padlóburkolatra fektetik. A tábla lapok szélei a másik lappal való összekapcsolásra kialakítottak, a telepítés során egymásba akaszthatók és így a teljes padlófelület rések és elhagyások nélkül lefedhető vele. A Heatboard Cable fűtőkábelek a lefektetett táblák kábelcsatornájába kerül behúzásra.
A fűtőkábel felhasználással telepített padlófűtési rendszer nem csak főfűtési módként használható, de kiegészítő fűtésként meglévő radiátoros fűtési rendszer, kályha vagy kandalló mellé is telepíthető.


A fűtőkábel egy 7 mm átmérőjű, hőveszteségre méretezett elektromos vezető. A tápkábel és fűtőkábel egy egyedi, kívülről láthatatlan csatlakozási móddal, gyárilag a kábelen belül megoldott. Vezérlése minden esetben egy termosztáttal szabályzott, melyen keresztül a fűtőberendezés közvetve csatlakozik az elektromos hálózathoz.
Egy termosztát által vezérelhető összesített elektromos teljesítmény kapcsolás 3600 Watt, e feletti teljesítmény kapcsolási igénye esetén kiegészítő relé beépítése szükséges.


A MAGNUM Heatboard Cable elektromos fűtőkábel méterenkénti és óránként névleges elektromos áram fogyasztása 10 Watt. Így a 300 Watt összteljesítményű fűtőkábel bármely meglévő, egy fázisú (230 Volt / 50 Hz) elektromos hálózatra, minden további kiegészítés vagy átalakítás nélkül csatlakoztatható.


A 30 m hosszúságú és 300 Watt névleges hőteljesítményű fűtőkábel óránkénti elektromos áramfelvétele folyamatos fűtési periódus esetén is olyan alacsony (300 Wh / 0,3 kWh), hogy biztosra vehető, hogy bármely magyarországi ingatlan elektromos hálózata képes a szükséges (1,3 Amper) áramerősség szállítására, biztosítására.


A MAGNUM elektromos fűtőkábel rendkívül magas működési hatásfokkal üzemel. A gyakorlatban a felvett elektromos teljesítmény szinte teljes egésze megjelenik hőenergiaként a rendszerben, illetve az ingatlanában.


A 10 W/m és 300 Watt összesített teljesítményű fűtőkábel a 10 cm-es kábeltávolságú táblákba való telepítés esetén 3 m2 felület lefedésére és megfűtésére elegendő.
FONTOS! A gyakorlatban a 10 W/m egységnyi teljesítményű kábelekkel, attól függően, hogy a kábel csatornákban pontosan milyen elosztásban telepítünk kábelt, elérhető kisebb fajlagos hőteljesítmény is. A fix, és padlón álló bútor elemek alá pedig egyáltalán nem szükséges a fűtőkábel használata.

A fűtőkábel elsődleges/fő fűtési céllal való telepítése esetén, előzetes számoláshoz, ökölszabályként a következő négyzetméterenkénti hőigénnyel (illetve fajlagos méretezett hőveszteséggel) számolhat, átlagos 2,6-2,7 m belmagasságú ingatlanok esetén:

• új építésű lakóingatlan 40-70 Watt/m2
• felújított, hőszigeteléssel és korszerű nyílászárókkal szerelt meglévő ingatlan 90-110 Watt/m2
• ​​régi típusú, homlokzati szigetelés nélküli ingatlan, dupla-nyílós nyílászárókkal 150-200 Watt/m2

• Elektromágneses védelemmel ellátott 2-vezetős kábel
• 2.5 méter hosszú, 3-eres tápkábel
• Egyedi kialakítású “rejtett” csatlakozás az elektromos fűtő- és tápkábel között
• Króm/Nikkel ötvözetű fűtőkábel
• XLPE szigetelés (térhálósított polietilén)
• Külső köpeny
• 10 Watt/méter fűtési kapacitás, 230 V
• Kábelátmérő: 7 mm
• Gyártása és minőség ellenőrzése az IEC szabvánnyal összhangban történik
• NEMKO és CE minősítésekkel rendelkezik
• 10 év gyártói garancia a telepítési útmutatóban leírtaknak megfelelő fűtőkábel telepítés esetén

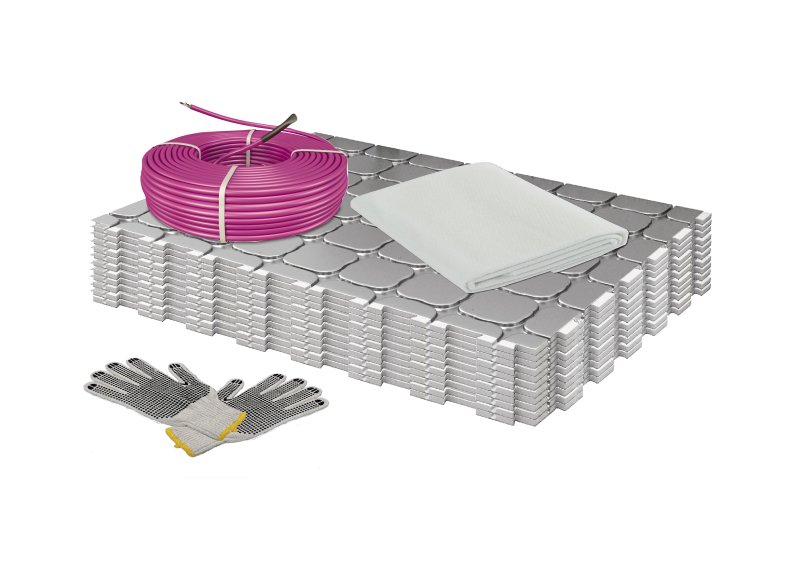

A MAGNUM Heatboard Cable 300 Watt fűtőkábel csomag tartalma:

• Fűtőkábel
• Flexibilis cső a padlóhőmérséklet érzékelőnek
• Telepítési útmutató
• 10 év garancia >> melynek feltétele a telepítési útmutatóban leírtak szerinti telepítés

Rendelhető kiegészítők

• Táblásított Heatboard szigetelő táblák 12 vagy 31 mm vastagságban
• Manuális vagy Digitális termosztát

Műszaki adatok
