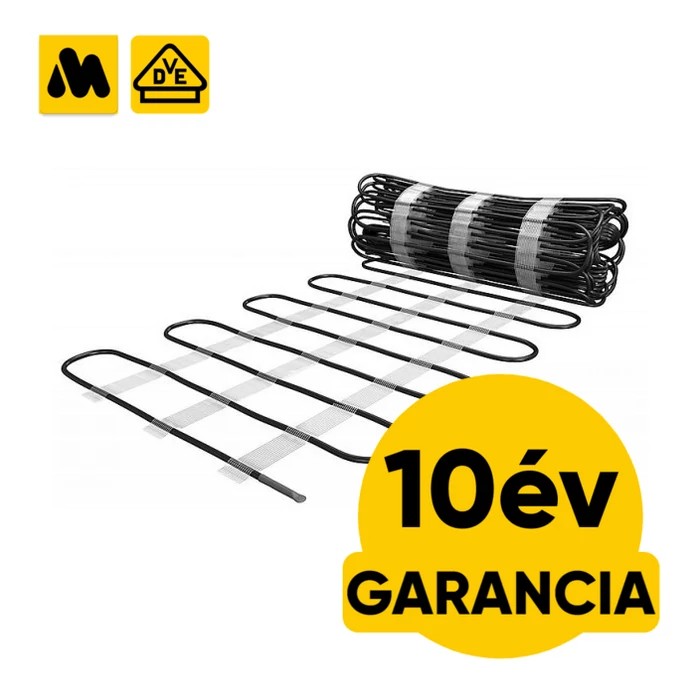

MAGNUM Outdoor Mat kültéri fűtőszőnyeg 3000 W = 10 m2 (300 W/m2)

MAGNUM Outdoor Mat elektromos fűtőszőnyeg 10 m² = 3000 W  (300 W/m²)

A MAGNUM Outdoor Mat kültéri fűtőszőnyeg esetében a 30 W/m teljesítményű fűtőkábel huroktávolsága gyárilag egy szalagpárral kerül rögzítésre, ezzel biztosítva a hagyományos kábel telepítéshez képest gyorsabb és egyszerűbb kivitelezést. A 300 Watt/m² mértékű hőveszteségre méretezett elektromos felületfűtő berendezés, térkő alá, kültéri betonba, de a teflon alapú magas hőmérsékletnek is ellenálló tokozásának köszönhetően, a forró aszfaltba való telepítése is egyaránt használható.

Járdák, nagyobb kültéri felületek, rakodóterületek, kocsibejárók vagy parkolók felhajtóinak hó- és jégmentesítése, a téli időszakban sok esetben szükséges. A MAGNUM Outdoor kültéri fűtőszőnyeg a speciális burkolatának köszönhetően akár 240°C fokot is biztonsággal elvisel (a forró aszfalt telepítési hőmérséklete +/- 180°C).
A kivitelezéskor a fűtőszőnyeget közvetlenül az utolsó előtti aszfalt réteg felületére rögzítik fém vagy ún. hilti szalaggal, majd arra terítik az utolsó 3-5 cm-es aszfalt réteget.

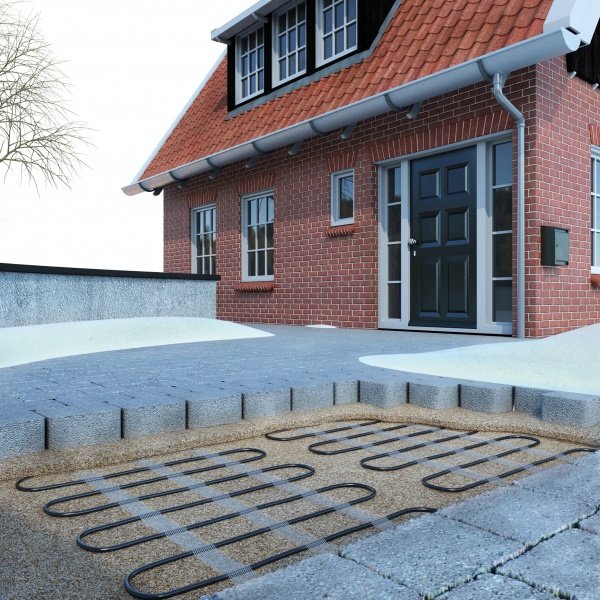

Térkő alá való telepítés során a fűtőkábel a térkő alatti beton felületéhez rögzíthető az aszfaltnál említett módon, vagy a térkő alatti homok illetve apró szemcse méretű zúzott kő réteghez szükséges néhány ponton rögzíteni.
A fűtőkábel karbantartást nem igényel, valamint ha, az erre a feladatra kifejlesztett digitális termosztáttal együtt használja, a rendszer különösen energiatakarékos és költséghatékony.


MAGNUM Outdoor Mat elektromos kültéri fűtőszőnyeg rétegrend - JÁRÓLAP (nagyításhoz KATTINTSON a lenti képre)

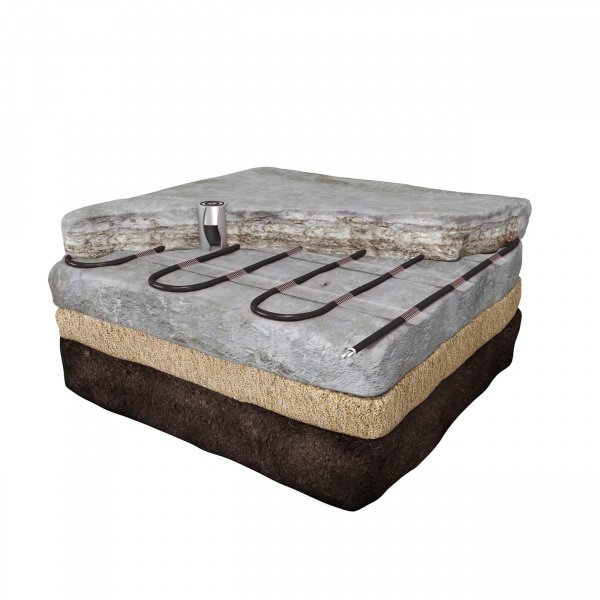

MAGNUM Outdoor Mat elektromos kültéri fűtőszőnyeg rétegrend - BETONBA (nagyításhoz KATTINTSON a lenti képre)

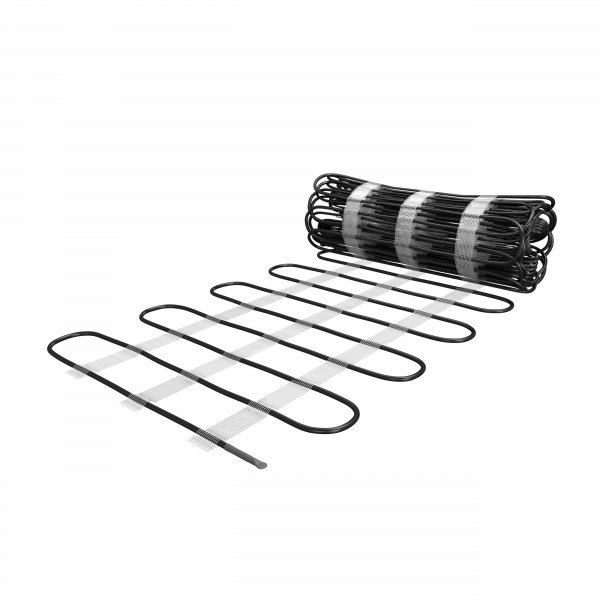

Fontos tudni a tervezéshez, hogy a kábel hurkokat rögzítő szalagpár bárhol átvágható, a kábel tetszés szerint hajlítható, de a fűtőkábel nem vágható és telepítésük során a kábelhurkok nem keresztezhetik egymást. A rögzített kiosztásban, a fűtőszőnyeg szélessége 50 cm, a 3000 Watt teljesítményű szőnyeg hossza 20 méter.

A MAGNUM Outdoor Mat kültéri fűtőszőnyeg kábele kialakítása szerint kettős tokozású, ahol a külső tok a mechanikai sérülések és vegyi anyagok ellen véd, míg ezen belül található a magas hőállóságú PTFE (teflon) réteg. A fűtőkábelek belső alumínium tokozása az elektromágneses sugárzást szűri ki, az ellen nyújt védelmet. Így a kábel nem okozhat interferenciát a mobiltelefonokban, elektromos garázskapu nyitó vagy biztonsági rendszerekben, stb.

A MAGNUM Outdoor Mat kültéri fűtőszőnyeg fejlett technológiáját két kültéri szenzor (kültéri hőmérséklet és nedvesség mérése lásd ETOG-56), továbbá egy, a vevői igényekhez igazított vezérlőszekrény vagy kültéri termosztát (lásd ETO2-4450 vagy ETR-2) teheti teljessé. A gyakorlatban, ha az automatizált működés nem elvárás, az elektromos fűtési rendszer manuális be- és kikapcsolása is gyakori megoldás.

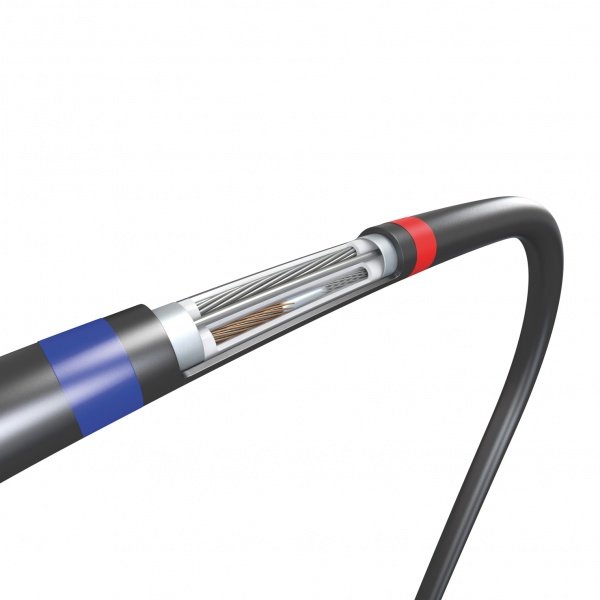

A táp- és fűtőkábel csatlakoztatása a vezetéken belül, elektromos hegesztéssel kivitelezett. A két kábel fajta csatlakozási pontja a kábelen gyárilag jelzett piros és kék jelzés között található.







GYIK = gyakran ismételt kérdések a MAGNUM Outdoor Mat kültéri elektromos fűtőszőnyeghez (3000 Watt = 10 m²)


Az elektromos fűtőkábel alapú kültéri fűtőszőnyeg, kültéri felületek, burkolatok hó- és jégmentesítésére, illetve magas fajlagos hőigényű ingatlanok esetében beltéri padlófűtési célra. A szalag párral rögzített hurok távolságnak köszönhetően a telepítése a fűtőkábelhez képest egyszerűbb és gyorsabb is.


A fűtőszőnyeg hőleadását biztosító fűtőkábel egy 7 mm átmérőjű, hőveszteségre méretezett elektromos vezető. Telepítése során legfeljebb 9-10 cm mélységbe kerülhet a felszíntől, annak érdekében, hogy a felfűtés gyorsasága megfelelő legyen, illetve hogy az előállított hőenergia minél hatékonyabban kerüljön felhasználásra. A tápkábel és fűtőkábel egy egyedi, kívülről láthatatlan csatlakozási móddal (elektromos hegesztés), gyárilag a kábelen belül megoldott. Automatikus vezérlése minden esetben egy termosztáttal szabályzott, amely a hőmérséklet és a jelen lévő nedvesség figyelembe vétele alapján működik (nedvesség és hőmérséklet szenzor csatlakozik ebben az esetben a termosztáthoz). A fűtőkábel az elektromos hálózathoz a termosztáton keresztül csatlakozik.
Az ETR-2 termosztát által vezérelhető összesített elektromos teljesítmény kapcsolás 3600 Watt, az e feletti teljesítmény kapcsolási igénye esetén kiegészítő relé beépítése szükséges. Az ETO2-4550 kültéri termosztát összesített elektromos kapcsolási teljesítménye 11000 Watt / 11 kW.


A MAGNUM Outdoor Mat elektromos fűtőszőnyeg négyzetméterenkénti és óránként névleges elektromos áram fogyasztása 300 Watt. Így a 3000 Watt összteljesítményű fűtőszőnyeg bármely meglévő, egy fázisú (230 Volt / 50 Hz) elektromos hálózatra, általában minden további kiegészítés vagy átalakítás nélkül csatlakoztatható.


A 20 m hosszúságú és 0,5 m szélességű, 3000 Watt névleges hőteljesítményű fűtőszőnyeg óránkénti elektromos áramfelvétele folyamatos fűtési periódus esetén is olyan alacsony (3000 Wh vagy 3 kWh), hogy szinte biztosra vehető, hogy a legtöbb magyarországi ingatlan elektromos hálózata képes a szükséges (13 Amper) áramerősség szállítására, biztosítására.

• Elektromágneses védelemmel ellátott 2-vezetős kábel
• 10 méter hosszú, 3-eres tápkábel
• Egyedi kialakítású “rejtett” csatlakozás az elektromos fűtő- és tápkábel között
• Teljes hosszában villamos érintés védelemmel ellátott alumínium tokozással
• Króm/Nikkel ötvözetű fűtőkábel
• PTFE (teflon) érszigetelés
• 240°C-ig hőálló, akár aszfaltba is telepíthető
• 230 V / 50 Hz
• 13 Amper és 17,6 Ohm
• Kábelátmérő: 7 mm
• Gyártása és minőség ellenőrzése az IEC 800 szabvánnyal összhangban történik
• NEMKO és CE minősítésekkel rendelkezik
• 10 év gyártói garancia a telepítési útmutatóban leírtaknak megfelelő fűtőkábel telepítés esetén.

A MAGNUM Outdoor Mat 3000 Watt (10 m²) fűtőszőnyeg csomag tartalma

• Fűtőszőnyeg
• Telepítési útmutató

Rendelhető kiegészítők

• Kültéri termosztát hőmérséklet és nedvesség funkcióval (ETR-2 vagy ETO2-4550)
• Kültéri nedvesség és hőmérséklet érzékelő (ETOG-56)
• Fém rögzítő szalag a fűtőkábel beton felülethez való rögzítéséhez


​FONTOS TUDNIVALÓK!
Hőveszteség kalkuláció vagy méretezés esetben javasolt, mielőtt az elektromos fűtőszőnyeg/fűtőkábel telepítésre kerül.
Vásárlás előtt minden esetben egyeztessen a kivitelezőivel.


Műszaki adatok
