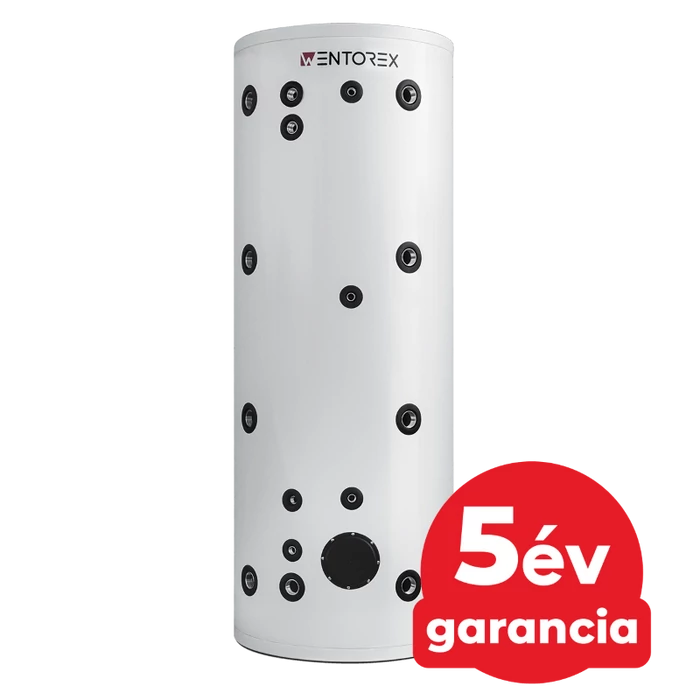

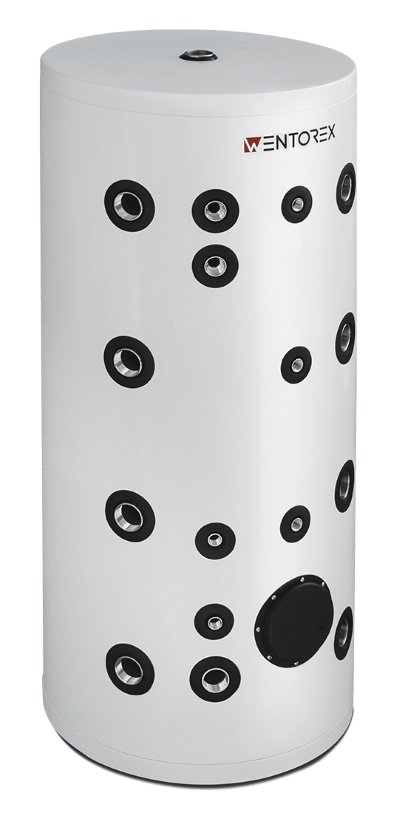

WENTOREX Red HP-IBe 500 S1 INOX hűtési és fűtési puffer tartály megnövelt hőcserélővel (500 liter / 3 kW)

WENTOREX Red HP-IBe 500 S1 INOX hűtési / fűtési puffer tartály 1 hőcserélővel

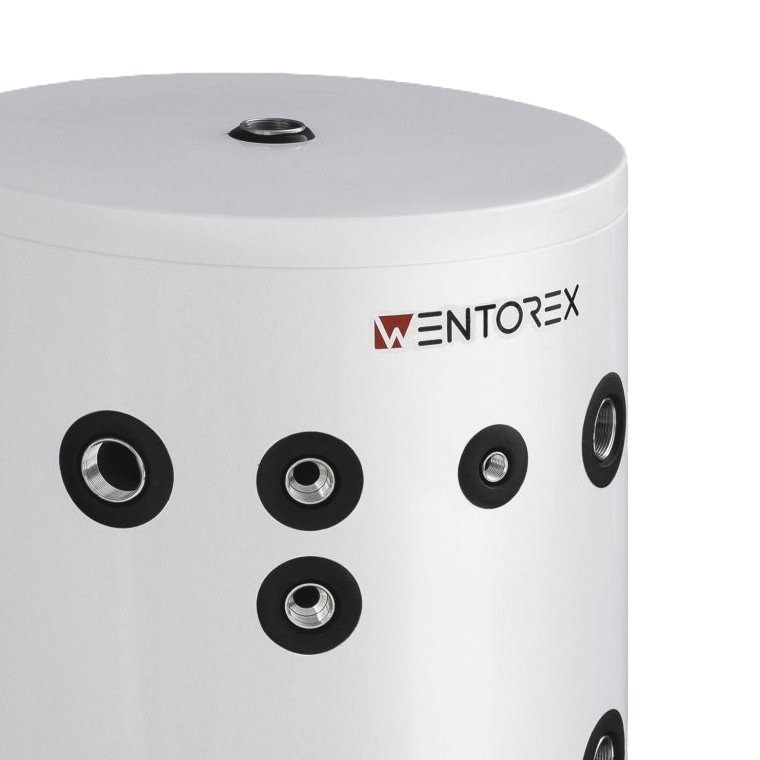

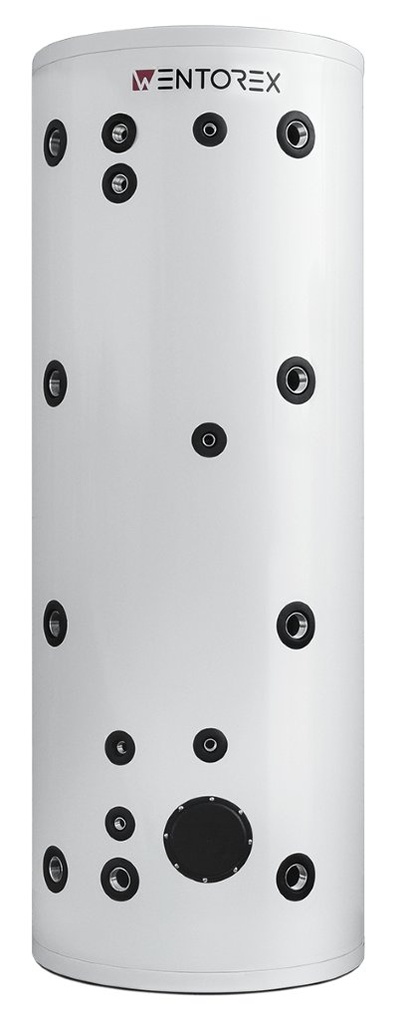

Kiváló és ellenőrzött minőségű rozsdamentes acéllemezből készülő 500 liter űrtartalmú hűtési és fűtési puffer tároló hőszivattyús rendszerekhez. A tartály 50 mm vastagságú, kemény PU szigeteléssel és 0,5 mm vastagságú galvanizált és festett acéllemez külső burkolattal szállított. A puffer tároló kialakítása alapján 90°-os csonkozású, 2 x 4 db, belső menetes 6/4" tartály csatlakozással felszerelt. A rozsdamentes, 22 mm átmérőjű és 90 m hosszúságú hőcserélő csőspirál duplán feltekert, bemeneti és kimeneti csatlakozása is a tartály felső részén helyezkedik el, a vékony falú csőspirál hatékony hőátadást tesz lehetővé (189 kW). Padlón álló telepítésre kialakított - alapfelszereltségben támasztó lábakkal szállított.

Az INOX acéllemez anyag SUS304 (japán JIS szabvány szerinti besorolás), mely az egyik leggyakrabban használt rozsdamentes acél, 18% Cr és 8% Ni tartalommal bír. Jó szilárdsági értékekkel és hőállósággal rendelkezik magas és alacsony hőmérsékleti viszonyok mellett is. Jó korrózióállósággal, hegeszthetőséggel, hidegen való megmunkálhatósággal és mechanikai tulajdonságokkal rendelkezik.

A WENTOREX Red HP-IBe S1 sorozat tartályai 3 kW fűtési teljesítménnyel rendelkeznek - a tisztító nyíláson 6/4"-os beépített fűtőbetét van.


WENTOREX Red HP-IBe INOX puffertartály sorozat beépített hőcserélővel a WENTOREX Red puffer termékcsalád részeként. Ismerje meg prospektusunkból.

A rozsdamentes anyaghasználatnak köszönhetően a tartály használati meleg vagy hideg víz tárolására is használható, HMV tartályként is alkalmazható (HMV = használati meleg víz tartály). A tartály hivatalos ívóvíz minősítéssel rendelkezik.

Műszaki adatok

• Maximális üzemi nyomás 8 bar, max. üzemi hőmérséklet 95°C
• Fűtési előremenő, visszatérő - 2 x 4 db, 90°-ban elforgatott csatlakozással - 6/4”
• Hőcserélő csatlakozások - 1"
• 5 db mérőhüvely HMV érzékelőhöz - 1/2"
• 1 db Magnézium anód csatlakozás - 5/4"
• 1-1 db leeresztő és légtelenítő csatlakozás 6/4"
• 1 db 6/4"-os csatlakozó az alapfelszereltségű, beszerelt 3 kw-os fűtőbetét számára
• A tartálytest teljes (külső) átmérője 700 mm
• B energia hatékonysági osztály

Paraméterek, alapfelszereltség

FONTOS. A hőcserélővel rendelkező melegvíz tartályok esetében megkülönböztetünk egy névleges űrtartalom-kategóriát, mely egy, a tájékozódást szolgáló kerekített érték, amely jellemzően megjelenik a termék nevében is. Ezen túl használjuk az úgynevezett bruttó űrtartalmat, mely a tényleges belső tartálytérfogatot takarja, és magában foglalja a tartályban lévő hőcserélőt és annak belső űrtartalmát is. Valamint az úgynevezett nettó űrtartalmat, amely nem tartalmazza a hőcserélőt vagy annak űrtartalmát sem, és a hasznos használati melegvíz űrtartalmat jelöli, mely érték jellemzően feltüntetésre kerül az energia címkén is. (A hőcserélő nélküli tartályok esetében az utóbbi két adat, a bruttó és nettó űrtartalom megegyezik egymással.)

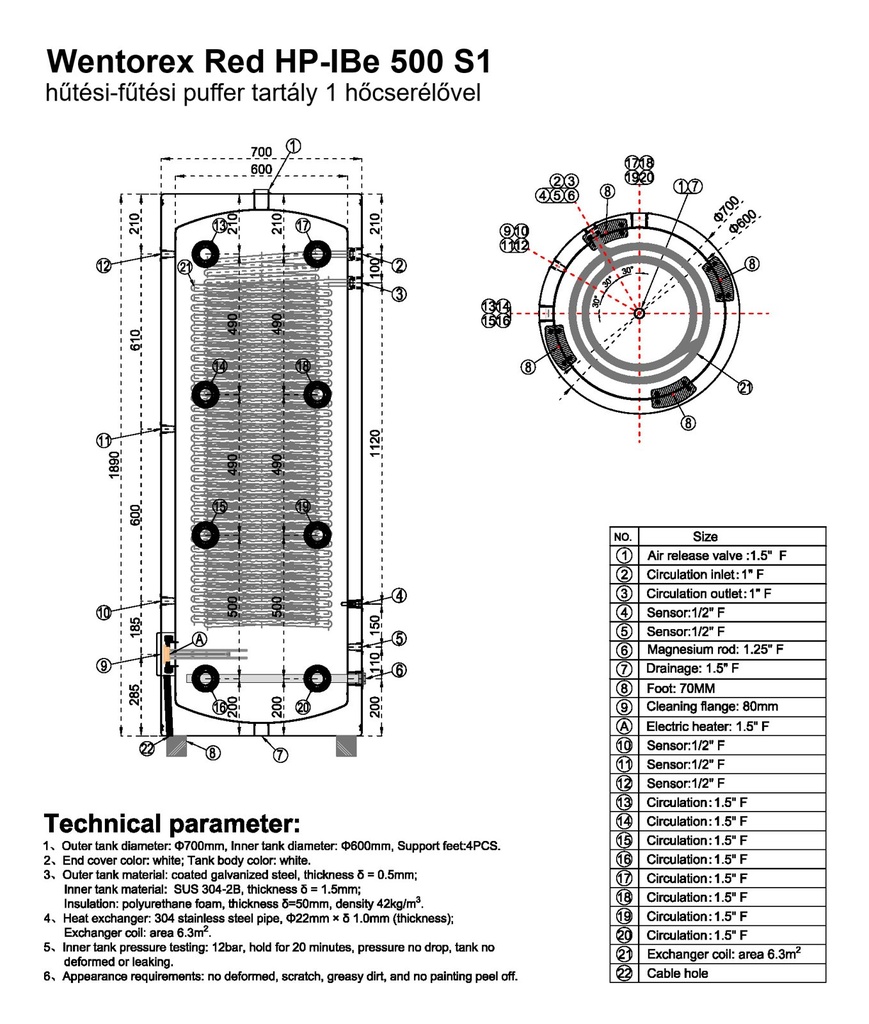

• A 1890 mm
• B 1145 mm
• Ø 700 mm
• H 285 mm
• További méretek
• 469 liter űrtartalmú rozsdamentes acél (SUS304-2B) tartálytest (2 mm)
• 50 mm vastag PU szigetelés (42 kg/m3)
• festett, fehér acéllemez burkolat (0,5 mm)
• 6,3 m² felületű, inox (SUS304) hőcserélő (1 mm)
  • Áramlási sebesség: 0.792-0.905 m³/h
  • Nyomásesés: 98 kPa
  • Teljesítmény: 189 kW
  • Hosszúság: 90 m
• 3 kW teljesítményű beépített fűtőelem

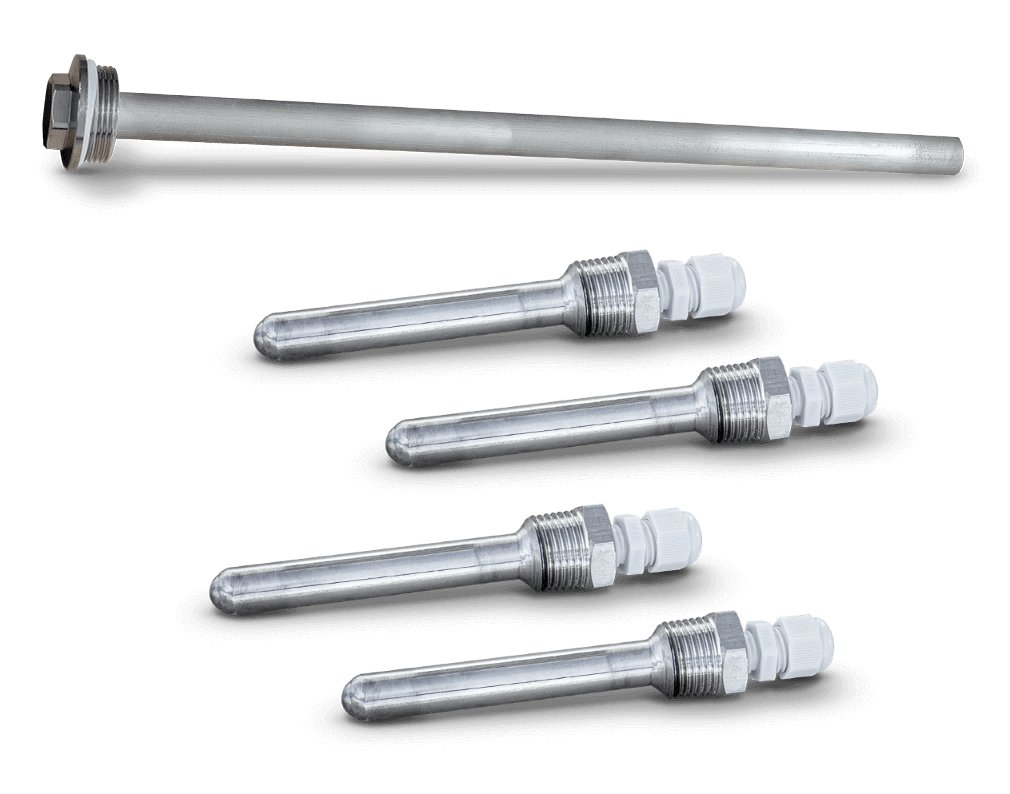

• Magnézium anód (1,25")
• 5 db merülőhüvely, hőmérséklet érzékelési pontok

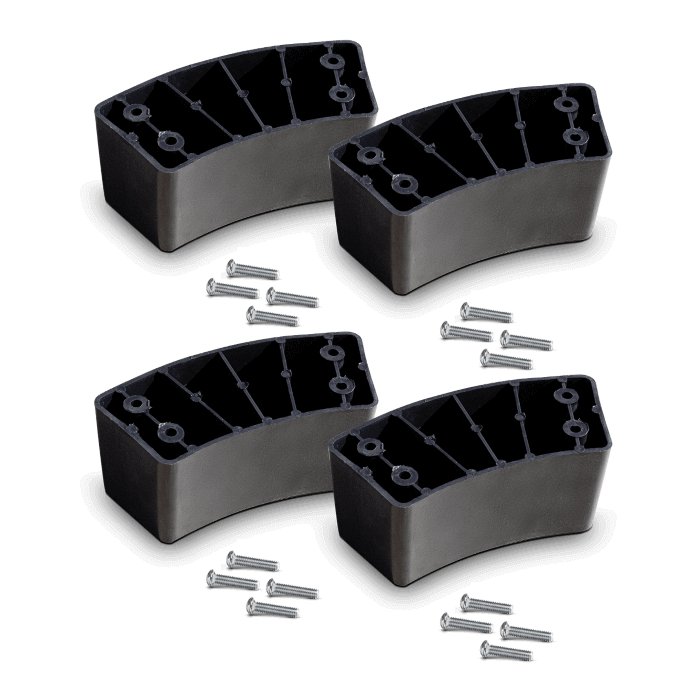

• 3 db támasztóláb csavarokkal
• magyar nyelvű bekötési és használati útmutató
• 5 év tartálytest garancia, illetve 24 hónap teljeskörű jótállás
