Centrometal HP-Cm Split AEH 16 kW levegő-víz hőszivattyú (R32 / 400V / A+++)

Centrometal HP-Cm Split AEH 16 kW levegő-víz hőszivattyú A+++

Korszerű, kis méretű és csendesen működő split, más néven osztott hőszivattyú. Inverteres kompresszora gazdaságos üzemeltetést garantál, emellett felső kategóriás vezérlést és grafikus kijelzős kezelő egységet kapott. Magas működési hatásfok (COP 4,5 / SCOP 4,62) mellett fűt, hűt és használati meleg vizet állít elő. Üzemeltetéséhez három fázisú elektromos csatlakozás kell.

A HP-Cm Split AEH 16 kW-os hőszivattyú alapfelszereltségéhez tartozik egy beépített, 9 kW-os kiegészítő elektromos fűtőbetét, arra az esetre, ha extra hőteljesítményre lenne szükséged.

35°C-os előremenő vízhőmérsékletnél: A+++ (ErP)

55°C-os előremenő vízhőmérsékletnél: A++ (ErP)

Fűtés működési hőmérséklet-tartománya: -20°C-tól 35°C-ig

Hűtés működési hőmérséklet-tartománya: -5°C-tól 43°C-ig

Használati meleg víz előállítás működési hőmérséklet-tartománya: -25°C-tól 43°C-ig

Előremenő vízhőmérséklet-tartomány fűtésnél: 25°C-tól 65°C-ig

Előremenő vízhőmérséklet-tartomány hűtésnél: 5°C-tól 25°C-ig

Előremenő vízhőmérséklet-tartomány használati meleg víz előállításnál: 30°C-tól 60°C-ig

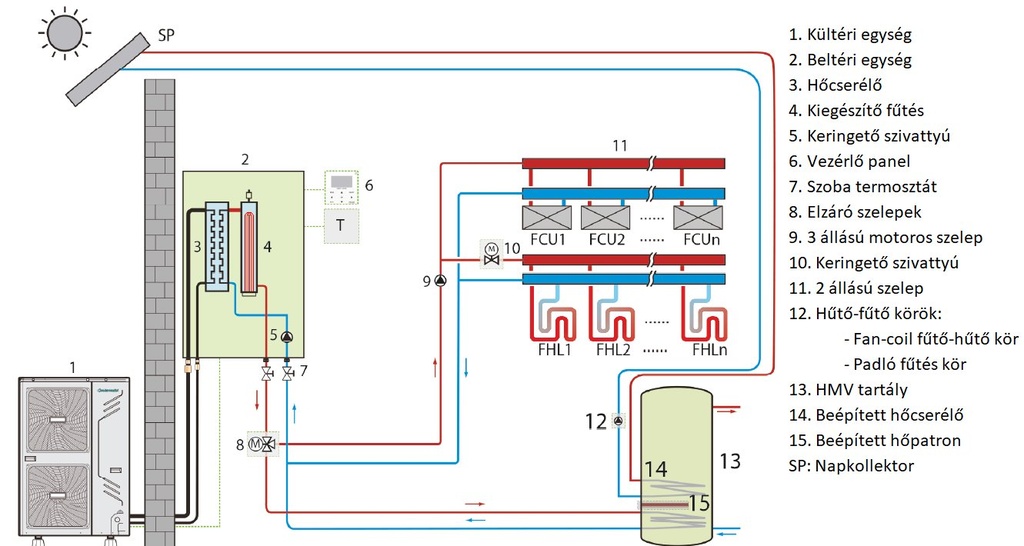

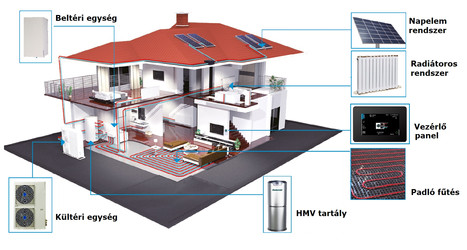

Hogyan nézhet ki a teljes rendszer?

• Fűtés,
• Hűtés,
• Háztartási meleg víz egy rendszerben.

• A Split rendszernél a kültéri egység az ingatlanon kívül dolgozik (68 dB), a házon belülre pedig a csendes működésű (43 dB) beltéri egység kerül.
• A vezérlőegységén át a teljes fűtési, hűtési és használati meleg víz rendszer szabályozható, és a működési paraméterek is módosíthatók.
• Fűtési rendszerként padló-, fal- és mennyezetfűtés, fan-coil egységes megoldás, végső esetben akár radiátoros rendszer is szóba jöhet (ha radiátoros fűtési rendszerre kötnéd, mindig egyeztess szakemberrel).
• A háztartási használati meleg víz készítéséhez úgynevezett indirekt használati meleg víz tartályt kell beépíteni, amelynek hőcserélő felülete jellemzően megnövelt.
• Két hőcserélő spirállal szerelt használati meleg víz tartályainkat napkollektorra vagy más hőforrásra is rákötheted, így a meleg víz kombinált üzemmódban is előállítható.
• Otthonodat hűteni is tudja a fan-coil egységeken, illetve a fali és mennyezeti rendszeren keresztül.
• Napelemes rendszerrel is biztosíthatod a hőszivattyú elektromosenergia-ellátását.
• A hűtőköri és hidraulikus részt elfagyás ellen védő elektromos fűtőkábel csatlakozása
• 2 zónás külső hőmérséklet érzékelés
• Csatlakoztatható hozzá távfigyelmeztető egység

Miért Split rendszer?

• Évtizedek óta bevált működési elv. A split rendszerű levegő-víz hőszivattyúk is azt a split rendszert használják, amely a klíma technológiából már ismert, és amelyet hosszú évek alatt tökéletesítettek.
• A legnagyobb hidegben is biztonsággal használható. A kültéri egységben lévő speciális hűtőgáz miatt sem a rendszert, sem a hőszivattyút nem fenyegeti az elfagyás veszélye.
• Az előbb említett hűtőgáznak köszönhetően a hő magas hatásfokkal jut el a fűtési vagy hűtési rendszeredbe.
• Csak minősített szakember kötheti be, ez garantálja a Centrometal HP-Cm Split hőszivattyúk hosszú távú, biztonságos és hatékony üzemeltetését.
• Ha a fűtési, hűtési és HMV rendszer megfelelően méretezett és kialakított, a hőszivattyú a háztartásod teljes energia ellátását biztosítja.
• A hőszivattyú működésére teljeskörű gyártói garancia vonatkozik.

A kültéri egység felépítése:

Megnövelt felületű hőcserélő, 9,5 mm átmérőjű rézcsövekkel, a levegőoldalon pedig kiemelkedő hőátadó képességű, alumínium borítású lemezes felülettel. Külső felületét speciális, korróziógátló és élettartam-növelő anyaggal kezelték (a képen kék színnel látszik).

Kefe nélküli Panasonic DC ventilátormotor, fokozatmentes, fordulatszám-szabályozott vezérléssel. Fűtési és hűtési módban egyaránt aktívan hozzájárul az alacsony áramfogyasztáshoz és a halk működéshez.

Új fejlesztésű inverteres kompresszor: kettős excentrikus kiegyenlítő súlyozás, beépített mágnes, csendes üzem és széles működési tartomány jellemzi. Az új inverteres motor jelentősen csökkenti az üzemelés zajszintjét, de a kompresszor energiafelhasználását is.

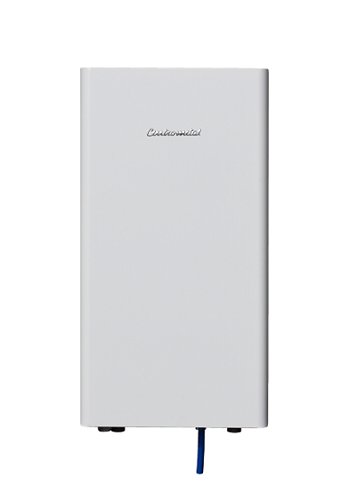

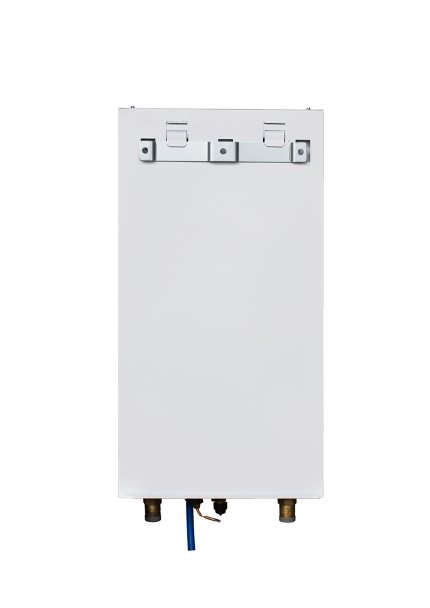

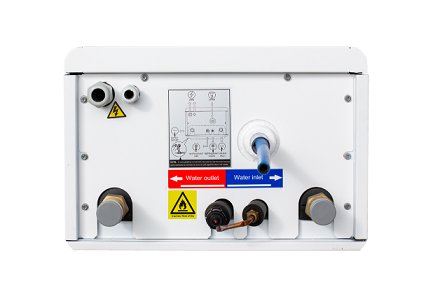

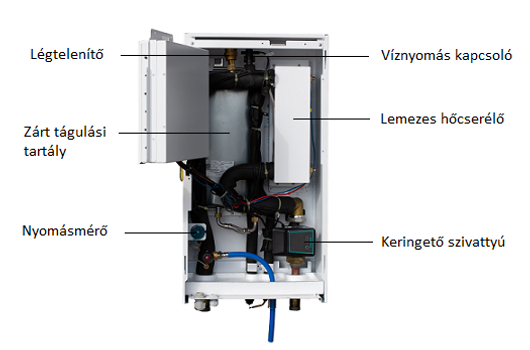

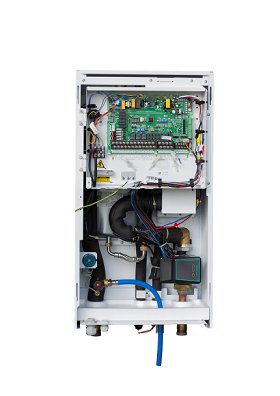

A beltéri egység felépítés:

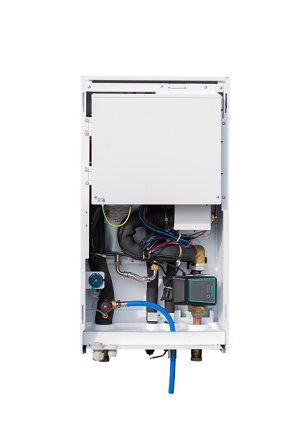

A beltéri egység felépítése egyszerű, ezért részegységeihez könnyű hozzáférni, időszakos karbantartásuk pedig gyorsan és könnyen elvégezhető.

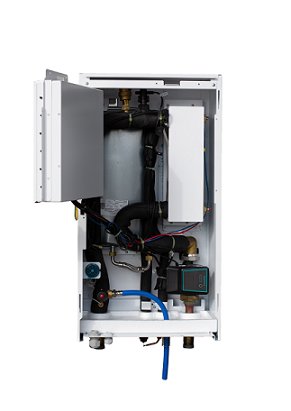

A felépítéshez tartozik a keringető szivattyú, az ALFA LAVAL lemezes hőcserélő, a zárt tágulási tartály, a víznyomás kapcsoló, a légtelenítőszelep, a nyomásmérő, valamint a hőszivattyú alaplapja.

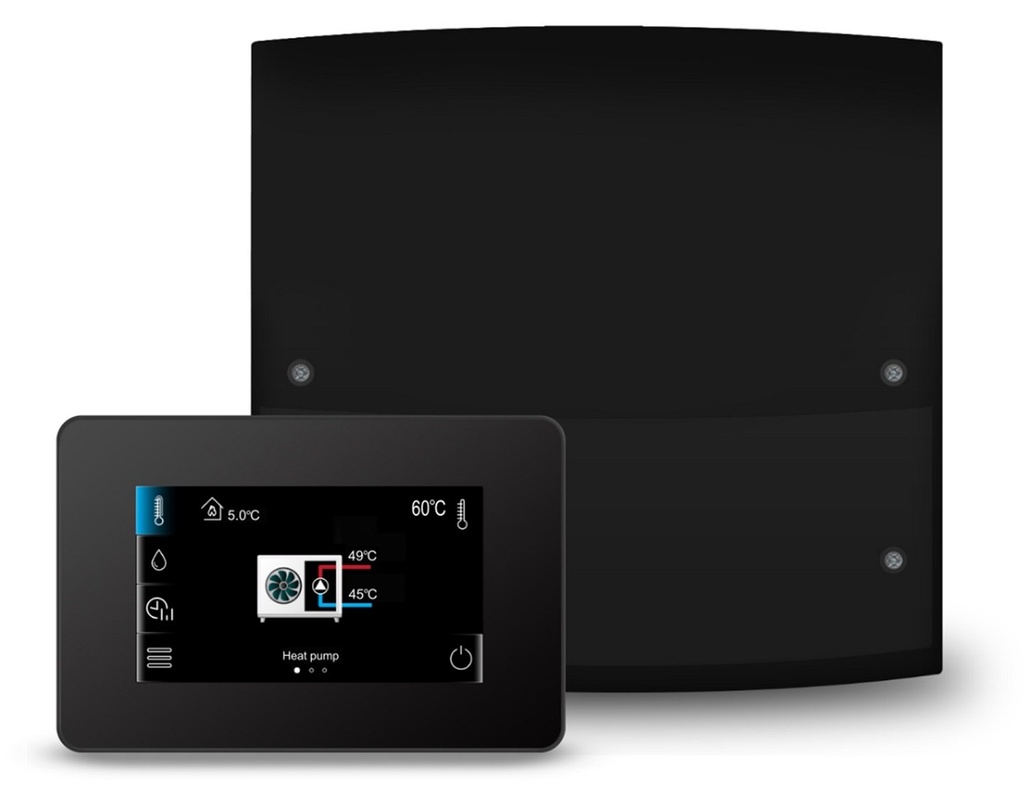

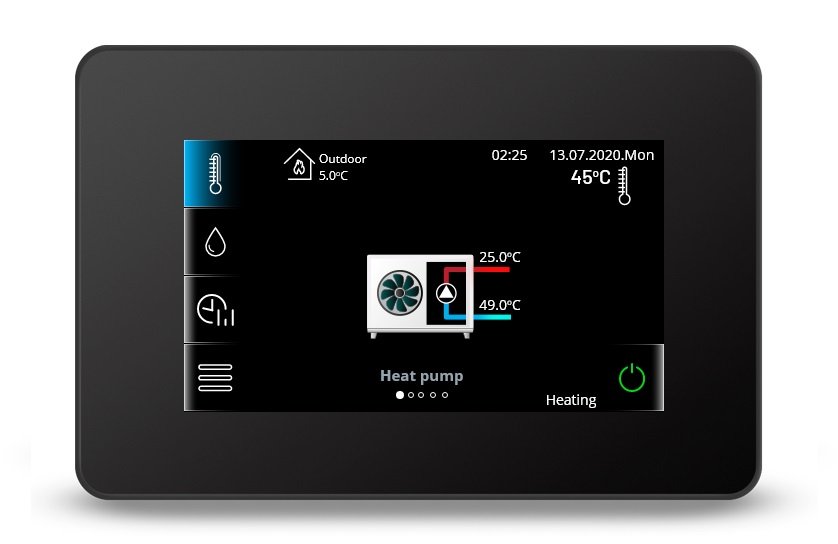

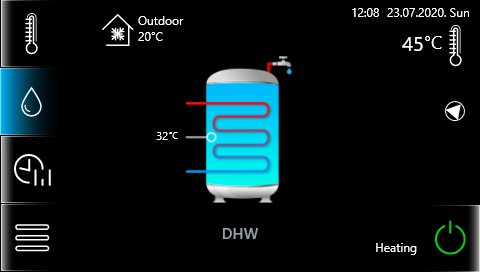

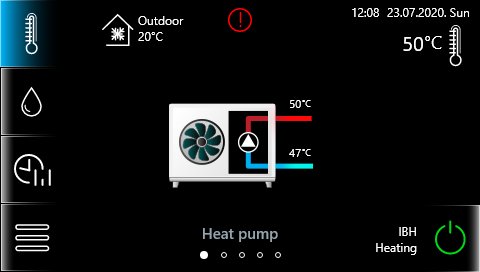

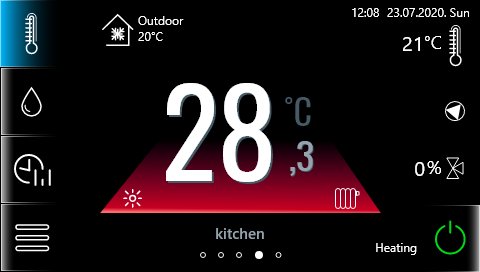

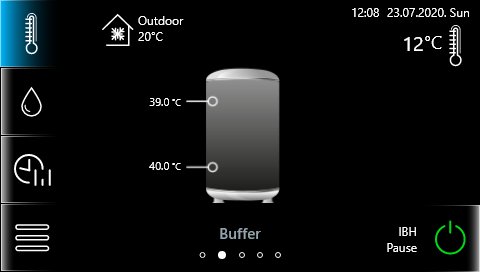

HPCU360iCM vezérlőegység színes, érintőképernyős kezelőpanellel:

• A vezérlőegység külön dobozban kap helyet, amely a falra vagy a belső hidraulikus egységre akasztható
• Kezelőfelület átlátható, könnyen kezelhető menürendszerrel és kóddal védett szervizdiagnosztikai menüvel
• Nagy méretű, érintőképernyős, grafikus kijelzővel ellátott kezelőfelület
• Programozható, többszintű hőmérséklet- és működési beállítások
• A kezelőfelület mobil kialakítású eszköz, nincs helyhez kötve
• Kiegészítő WIFI modul csatlakoztatható

A Centrometal hőszivattyú-vezérlés fő tulajdonságai

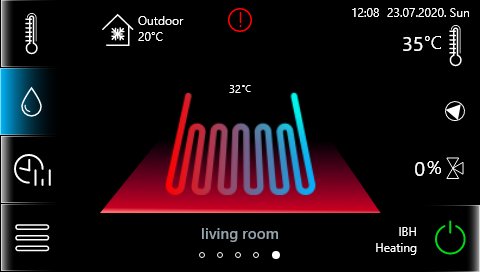

• A fűtött helyiségben elhelyezve a színes, érintőképernyős kezelőpanel szobatermosztátként is működik
• Alapfelszereltségben az alábbiakat tudja kezelni a vezérlés
• Hidraulikus váltó vagy puffer tartály
• Egy közvetlen fűtési / hűtési kör
• Két kevert fűtési / hűtési kör, amelyek közvetlen körként is beállíthatók
• Recirkulációs csatlakozású használati meleg víz tartály
• Választható fűtési rendszerek: padlófűtés, fan coil és alacsony hőmérsékletű radiátoros (radiátoros fűtési rendszernél nincs hűtési mód)
• Kevert köröknél fűtési módban a külső hőmérséklet / fűtési görbe szerinti szabályozás és az állandó előremenő vízhőmérséklet közül választhatsz, hűtési módban viszont csak az állandó áramlási hőmérséklet opció érhető el
• Olyan padlófűtési rendszerekhez is csatlakoztatható, amelyekben minden padlófűtési kört külön szobatermosztát vezérel úgynevezett szervo elzáró motorokon át. Ezek közös terminálra csatlakoznak, amely potenciálmentes jelet ad a kevert köri bemeneteknek
• A vezérlő egy háromutas váltószelepet (rugóerő-tárolós szelepet) is tud irányítani, amely a fűtővizet az aktuális igény szerint vagy az indirekt meleg víz tartály, vagy a hidraulikus váltó/puffer tartály felé tereli
• Időzíthető fűtési és hűtési kapcsolási idők
• A kiegészítő elektromos fűtés rásegítés működtetése, ha a szükséges vízhőmérséklet nem áll rendelkezésre
• Kiegészítő gáz-, pellet- vagy elektromos kazán indítása, ha nincs meg a szükséges vízhőmérséklet
• A hibajelzések és figyelmeztetések a kijelzőn jelennek meg

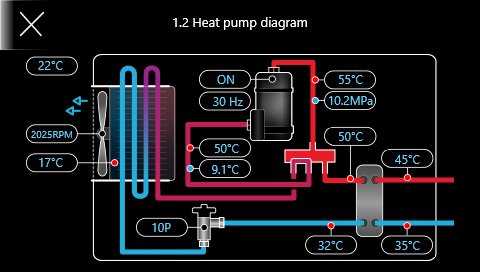

• Kóddal védett speciális szervizmenü a gyors és egyszerű hibafeltáráshoz és -elhárításhoz

A vezérlés és a működés előre programozott funkciói:

• A kezelő panelen kézzel kiválasztva elsőbbséget adhatsz a legfontosabb, leggyakrabban használt funkciók egyikének: a fűtésnek, a hűtésnek vagy a HMV (háztartási használati meleg víz) előállításnak. Ebben a manuális prioritású üzemmódban a hőszivattyú a teljes teljesítményét kihasználva elsősorban a kiválasztott funkciót látja el.
• A Fűtés gomb megnyomása után a készülék az ingatlan fűtését végzi, így a lakás – az ingatlan méretétől függően – hamarabb éri el a kívánt hőmérsékletet.
• Ha a Hűtés gombbal indítod a programot, a hűtés minden más funkcióval szemben elsőbbséget kap – például amikor egy őszi vagy tavaszi napon kissé felmelegedett a lakás.
• A HMV funkciót elindítva a hőszivattyú a háztartásban szükséges meleg víz előállítására összpontosít.
• Használati meleg víz gyors felfűtése – ha a háztartásban néha kifogy a meleg víz a HMV tartályból, ezzel a funkcióval nagyon rövid időn belül újra lesz meleg víz!
• Az Automata mód a készülék legjellemzőbb beállítása. A vezérlőpanel a különféle szerelvények és érzékelők segítségével, a gyárilag beállított alapprogram szerint tartja az ingatlan hőmérsékletét az általad előre megadott igénynek megfelelően, a HMV-ellátást pedig a fűtés és a hűtés ellátása közben oldja meg.
• Eco mód a környezettudatosan élőknek! Ez az egyébként is energiatakarékos hőszivattyú környezetbarát üzemmódja: a különböző funkciókat a szükséges minimális teljesítménnyel, a lehető legkevesebb energiát felhasználva látja el.
• Komfort üzemmódban a hőszivattyú a teljes teljesítményét az alapfunkciók ellátására fordítja, az előre beállított hőmérsékleti tartományokon belül.
• Nyaralás üzemmód: akkor érdemes elindítanod, ha legalább 2 napra elutaztok. A készülék ilyenkor a HMV-ellátást minimumra veszi, a fűtést vagy hűtést pedig az előre beállított hőmérséklet szerint végzi.
• Csendes üzemmód: arra az időre ajánljuk, amikor a kültéri készülék közelében tartózkodtok, vagy éjszaka nem szeretnéd zavarni a szomszédokat. Ilyenkor csökken a ventilátor fordulatszáma, a készülék pedig kisebb zajkibocsátással üzemel.
• Fertőtlenítő mód: a légionellafertőzés megelőzése érdekében időnként ezt a funkciót is érdemes elindítani. Ilyenkor magas hőmérsékletű fűtőközeg áramlik végig a rendszeren, és fertőtleníti a csőhálózatot.

Milyen megoldásokat kínálunk?

Egy hőszivattyú többféle feladatra is alkalmas. Hogy mire használhatod, azt az igényeid, az ingatlan mérete és a már meglévő rendszerek egyaránt befolyásolják. Szakmai tapasztalatunkkal és széleskörű gyártói kapcsolatrendszerünkkel bármilyen igény esetén segítünk kialakítani a leghatékonyabb rendszert.

Engedd meg, hogy bemutassunk neked néhány telepítési elképzelést:

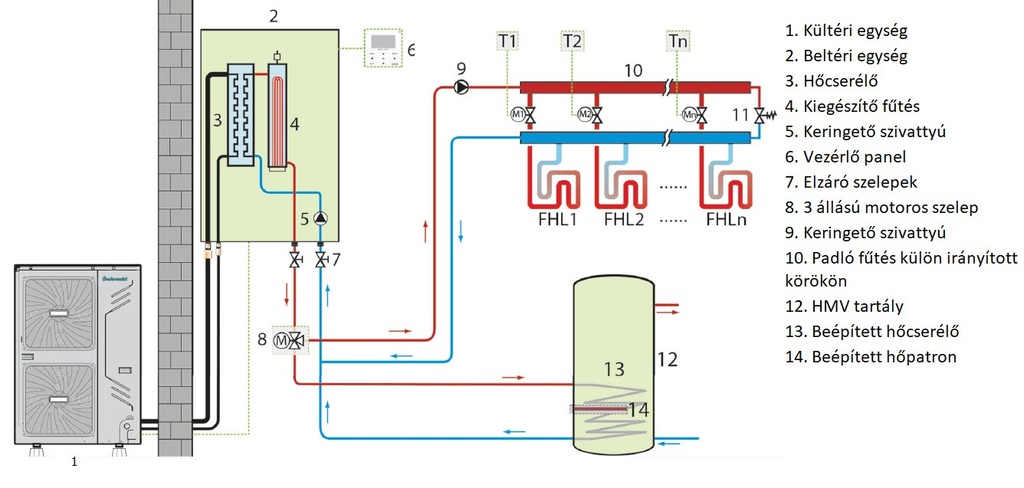

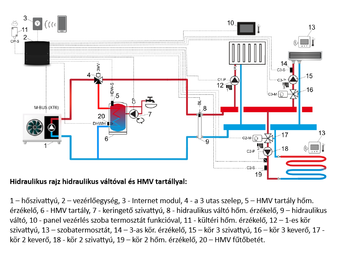

1): Hidraulikus rajz – hidraulikus váltós, HMV tartályos kialakítás

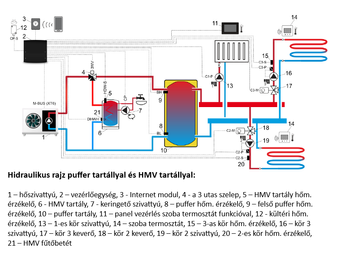

2): Hidraulikus rajz – puffer tartályos, HMV tartályos kialakítás

A különböző típusú rendszerek kialakítására a bemutatott példákon túl is nagyon sok lehetőség van.

Hívj minket vagy írj egy emailt, és felvesszük veled a kapcsolatot, hogy a számodra legmegfelelőbb rendszert állíthassuk össze.

A Centrometal HP-Cm Split AEH 16 kW hőszivattyú alapfelszereltségének elemei:

• Kültéri és beltéri egység
• HPCU360iCM vezérlő egység
• Beépített, 9 kW-os kiegészítő elektromos fűtőbetét

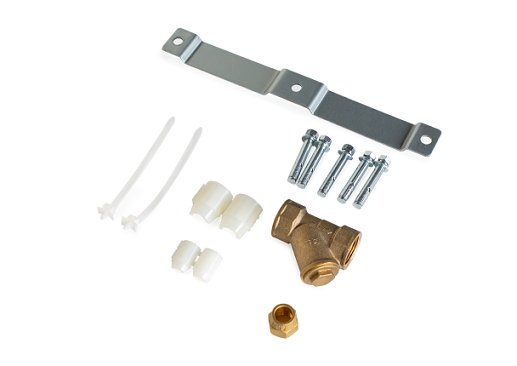

• Y filter
• T5 érzékelő, 10 méteres kábellel
• Bekötési és használati útmutató
• Vezérlő egység használati útmutató
• 3 év teljeskörű garancia

Rendelhető kiegészítők

• Mágneses iszapleválasztó / szűrő (a garancia feltétele, hogy beépítsd)
• Indirekt használati meleg víz tartály fali vagy padlón álló kivitelben, 1 vagy 2 hőcserélővel
• WIFI modul (HPnet300)
• Érintőképernyős, vezeték nélküli szobatermosztát (HPx40CM)
• Kiegészítő modul, amely 2 további kevert fűtőkört vezérel (összesen 3 db további HPx2kCM kiegészítő modul csatlakoztatható)
• Külső (NTC 10k), valamint HMV vagy puffer tartályhoz és kevert fűtőkörhöz való belső hőmérséklet-érzékelő (NTC 10k / L=4 m)
• Motoros zónaszelep (Caleffi) a használati melegvíz-előállítás köréhez
• A HPx40CM szobatermosztáthoz szükséges rádiófrekvenciás jeladó (HPrfCM)
• Kiegészítő vízteres pelletkazán, amelyet a hőszivattyú vezérlése tud indítani

Műszaki adatok
