Centrometal HP-Cm Split Tower EH 10 kW levegő-víz hőszivattyú (R32 / 230V / A+++)

Centrometal HP-Cm Split Tower EH 10 kW levegő-víz hőszivattyú A+++

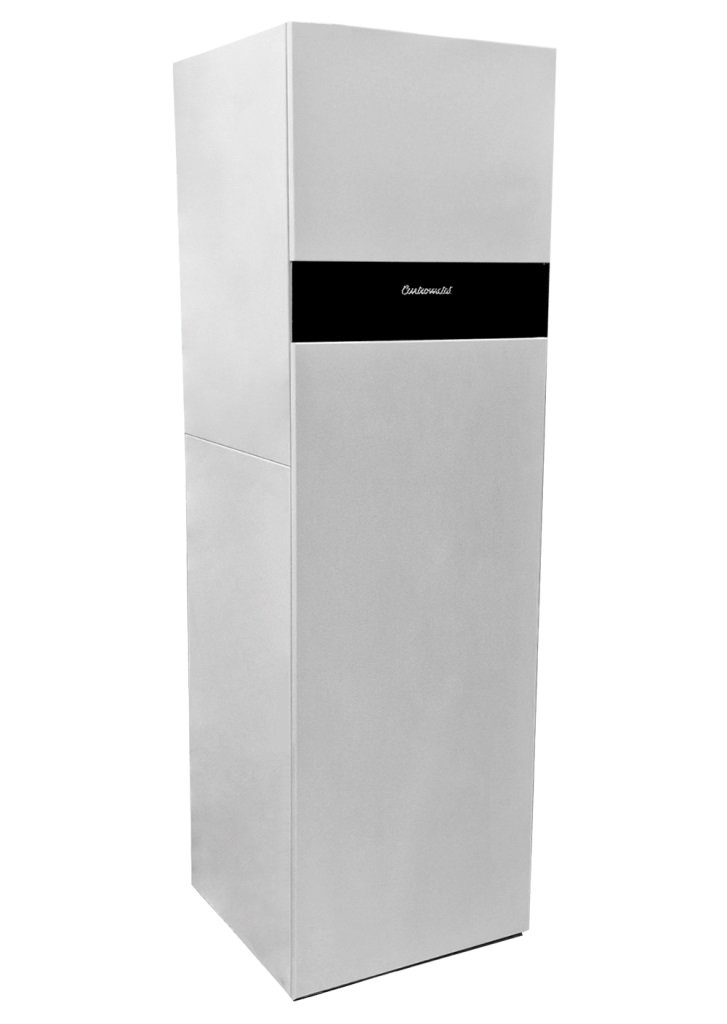

A Split Tower EH a gyártó legmagasabb alapfelszereltségű osztott hőszivattyú sorozata: a fűtési rendszer legfontosabb részegységei egy 60 x 60 cm-es alapterületű beltéri egységbe építve érkeznek. A HP-Cm Split Tower EH 10 kW hőszivattyút beépített 30 literes puffer tartállyal, nettó 170 literes HMV tartállyal, 12 literes HMV és 8 literes fűtőkör tágulási tartállyal, 2 db keringető szivattyúval, valamint 3 kW-os kiegészítő elektromos fűtőbetéttel szállítják.

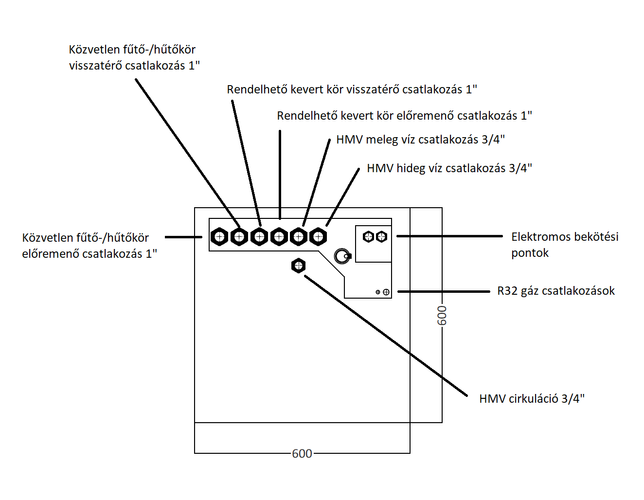

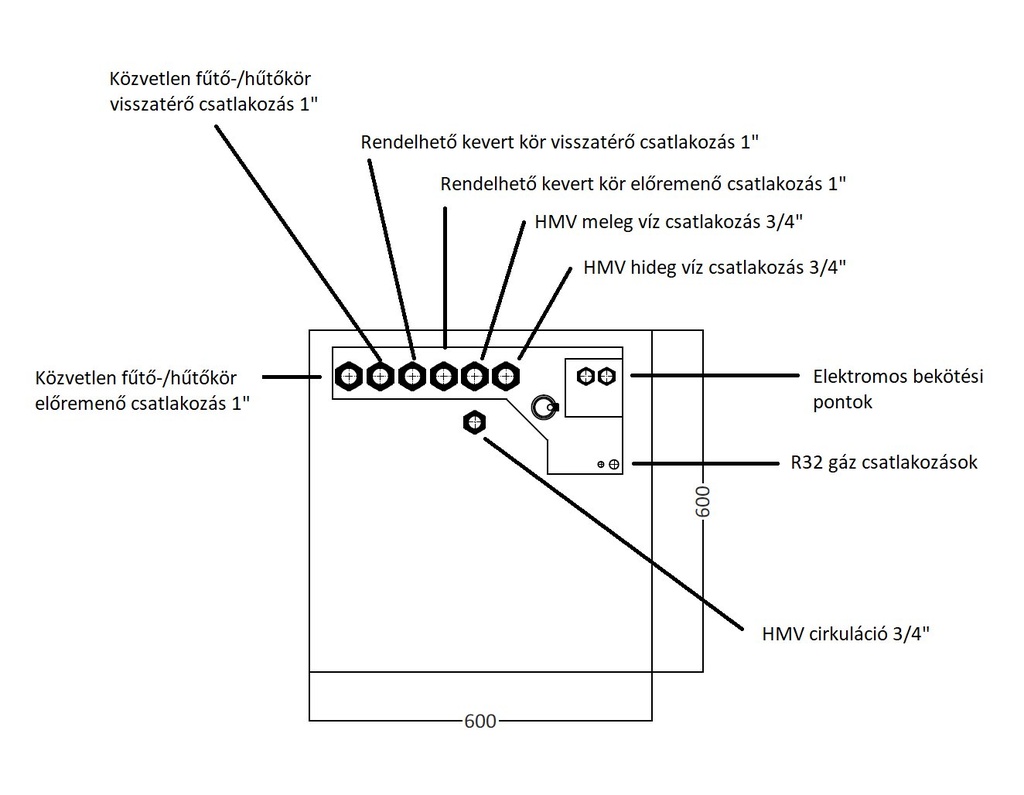

A HMV kör, a fűtő-/hűtőkör, az elektromos és az R32 gáz csatlakozóit a beltéri egység felső oldalán vezették ki, így a telepítés könnyű és gyors. Alapfelszereltségben 1 db HMV kör és 1 db közvetlen fűtő-/hűtőkör bekötésére van előkészítve, felárért azonban további 1 db kevert kör (keringető szivattyúval) is rendelhető.

Korszerű, kis méretű és csendesen működő split hőszivattyú. Inverteres kompresszora gazdaságos üzemeltetést garantál, emellett felső kategóriás vezérlést és grafikus kijelzős kezelő egységet kapott. Magas működési hatásfok (COP 5 / SCOP 5,2) mellett fűt, hűt és használati meleg vizet állít elő. Üzemeltetéséhez egy fázisú elektromos csatlakozás kell.

35°C-os előremenő vízhőmérsékletnél: A+++ (ErP)

55°C-os előremenő vízhőmérsékletnél: A++ (ErP)

Fűtés működési hőmérséklet-tartománya: -25°C-tól 35°C-ig

Hűtés működési hőmérséklet-tartománya: -5°C-tól 43°C-ig

Használati meleg víz előállítás működési hőmérséklet-tartománya: -25°C-tól 43°C-ig

Előremenő vízhőmérséklet-tartomány fűtésnél: 25°C-tól 65°C-ig

Előremenő vízhőmérséklet-tartomány hűtésnél: 5°C-tól 25°C-ig

Előremenő vízhőmérséklet-tartomány használati meleg víz előállításnál: 30°C-tól 60°C-ig

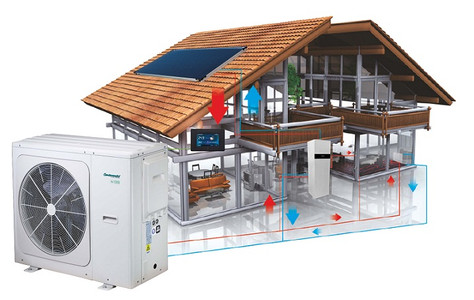

Hogyan nézhet ki a teljes rendszer?

• Fűtés,
• Hűtés,
• Háztartási meleg víz egy rendszerben.

• A Split rendszernél a kültéri egység az ingatlanon kívül dolgozik (60 dB), a házon belülre pedig a csendes működésű (42 dB) beltéri egység kerül.
• A vezérlőegységén át a teljes fűtési, hűtési és használati meleg víz rendszer szabályozható, és a működési paraméterek is módosíthatók.
• Fűtési rendszerként padló-, fal- és mennyezetfűtés, fan-coil egységes megoldás, végső esetben akár radiátoros rendszer is szóba jöhet (ha radiátoros fűtési rendszerre kötnéd, mindig egyeztess szakemberrel).
• A háztartási használati meleg vizet a beltéri egységbe épített, bruttó 200 liter űrtartalmú indirekt HMV tartály állítja elő, a benne lévő extra nagy, 2 m² felületű hőcserélővel. A HMV tartályba igény esetén elektromos fűtőbetét is kerülhet.
• Otthonodat hűteni is tudja a fan-coil egységeken, illetve a fali és mennyezeti rendszeren keresztül.
• Napelemes rendszerrel is biztosíthatod a hőszivattyú elektromosenergia-ellátását.
• A berendezést Wi-Fi modullal is kiegészítheted.

Miért Split rendszer?

• Évtizedek óta bevált működési elv. A split rendszerű levegő-víz hőszivattyúk is azt a split rendszert használják, amely a klíma technológiából már ismert, és amelyet hosszú évek alatt tökéletesítettek.
• A legnagyobb hidegben is biztonsággal használható. A kültéri egységben lévő speciális hűtőgáz miatt sem a rendszert, sem a hőszivattyút nem fenyegeti az elfagyás veszélye.
• Az előbb említett hűtőgáznak köszönhetően a hő magas hatásfokkal jut el a fűtési vagy hűtési rendszeredbe.
• Csak minősített szakember kötheti be, ez garantálja a Centrometal HP-Cm Split hőszivattyúk hosszú távú, biztonságos és hatékony üzemeltetését.
• Ha a fűtési, hűtési és HMV rendszer megfelelően méretezett és kialakított, a hőszivattyú a háztartásod teljes energia ellátását biztosítja.
• A hőszivattyú működésére teljeskörű gyártói garancia vonatkozik.

A kültéri egység felépítése:

Megnövelt felületű hőcserélő, 9,5 mm átmérőjű rézcsövekkel, a levegőoldalon pedig kiemelkedő hőátadó képességű, alumínium borítású lemezes felülettel. Külső felületét speciális, korróziógátló és élettartam-növelő anyaggal kezelték (a képen kék színnel látszik).

Kefe nélküli Panasonic DC ventilátormotor, fokozatmentes, fordulatszám-szabályozott vezérléssel. Fűtési és hűtési módban egyaránt aktívan hozzájárul az alacsony áramfogyasztáshoz és a halk működéshez.

Új fejlesztésű inverteres kompresszor: kettős excentrikus kiegyenlítő súlyozás, beépített mágnes, csendes üzem és széles működési tartomány jellemzi. Az új inverteres motor jelentősen csökkenti az üzemelés zajszintjét, de a kompresszor energiafelhasználását is.

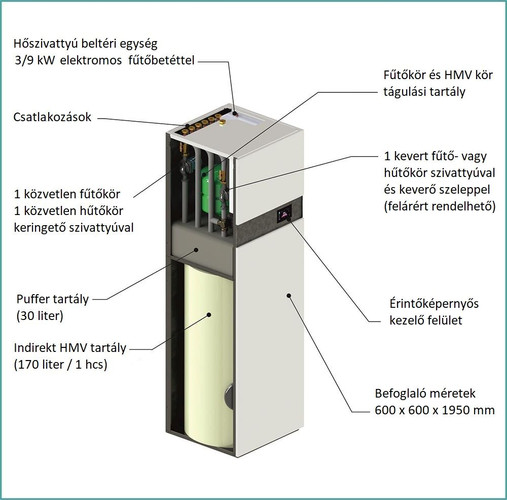

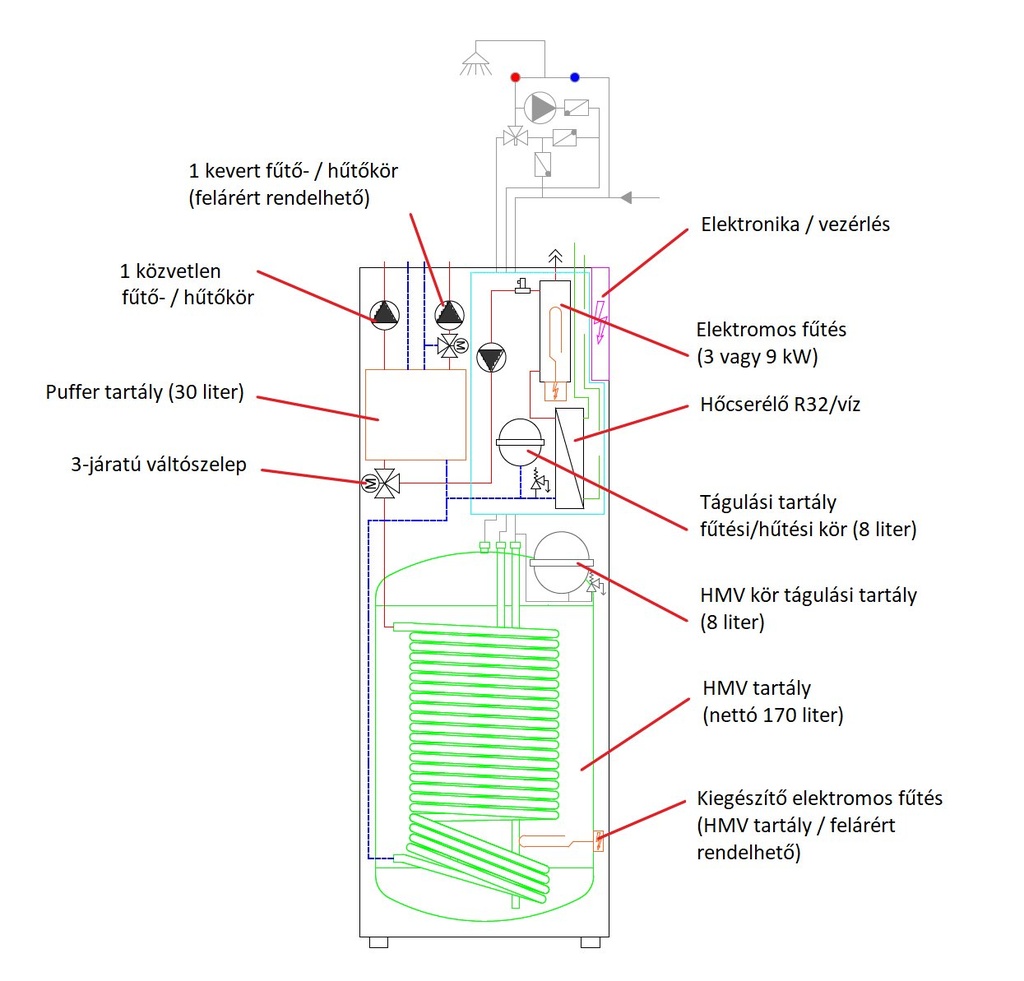

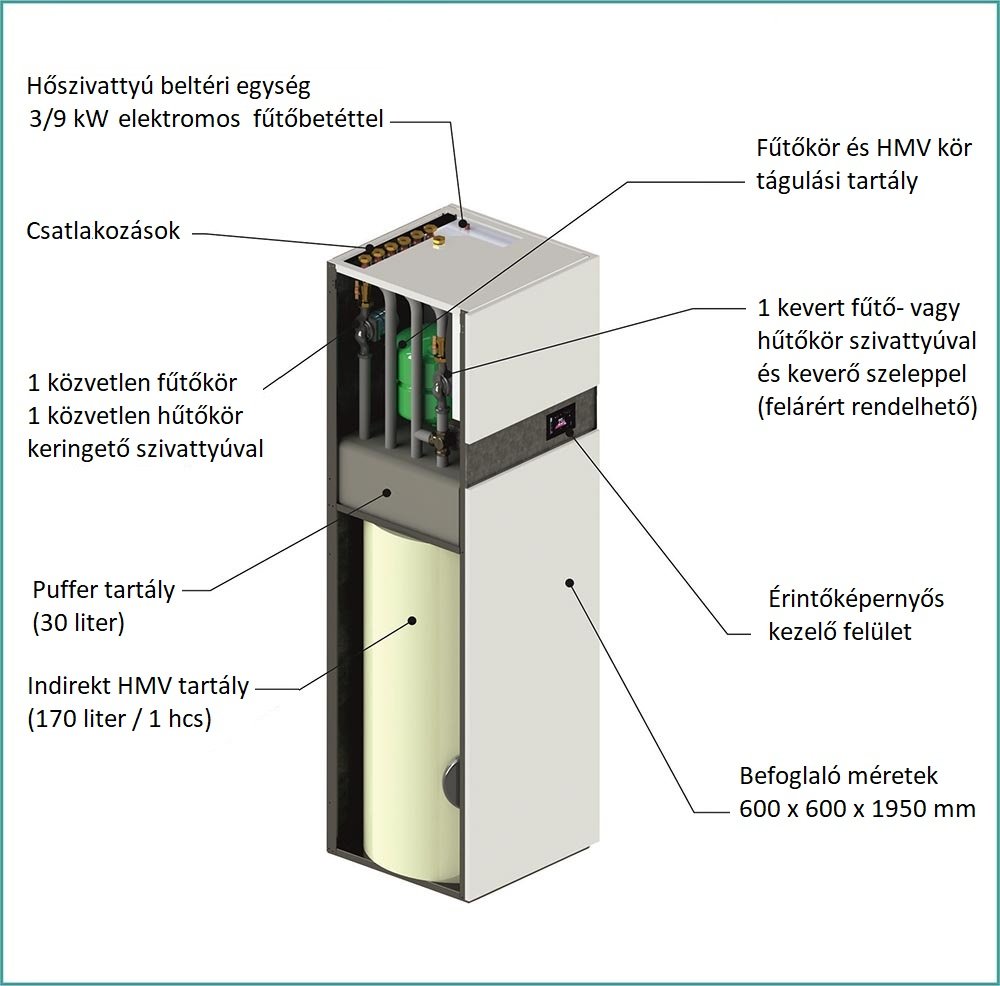

A beltéri egység felépítés:

A beltéri egység felépítése kompakt, ezért részegységeihez könnyű hozzáférni, időszakos karbantartásuk pedig gyorsan és könnyen elvégezhető.

A felépítéshez tartozik a 2 db keringető szivattyú, a lemezes hőcserélő, a 3-járatú váltószelep, a 2 db zárt tágulási tartály, a 200/170 literes HMV tartály, a 30 literes puffer tartály, a 3 kW-os elektromos back-up fűtés, a víznyomás kapcsoló, a légtelenítőszelep, a nyomásmérő, valamint a hőszivattyú alaplapja.

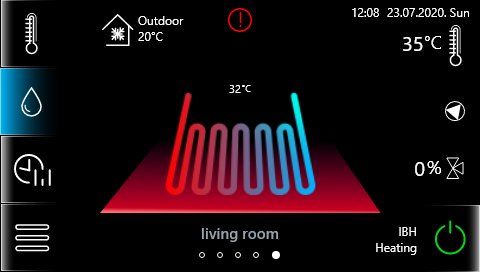

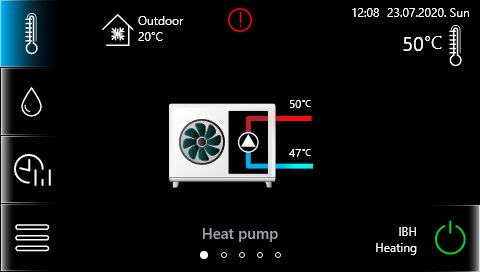

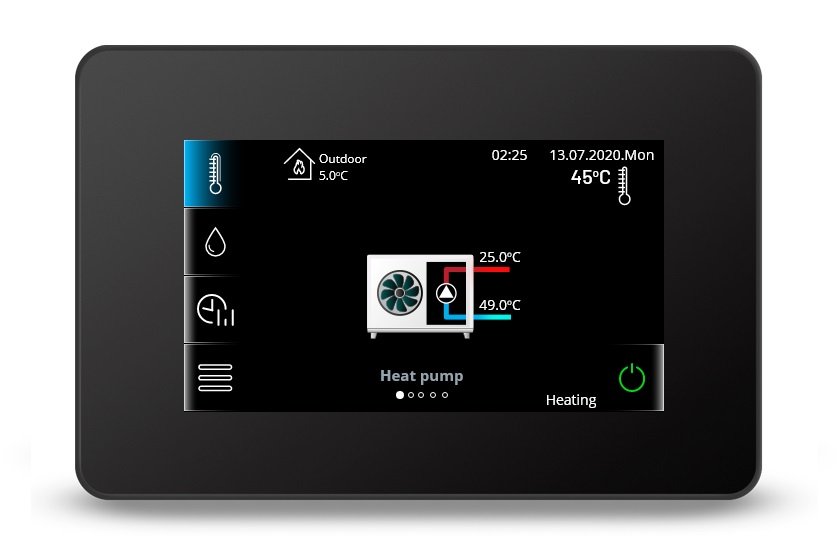

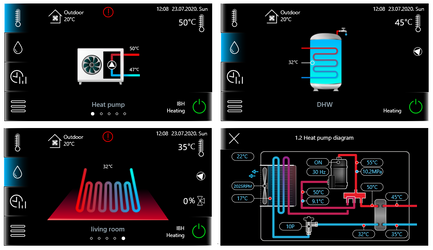

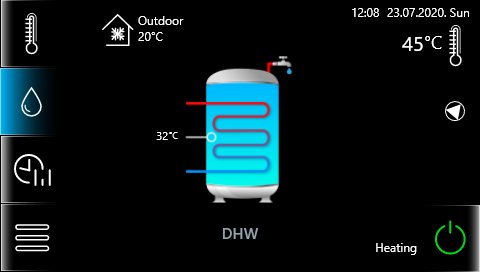

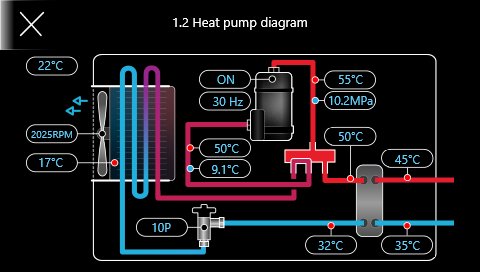

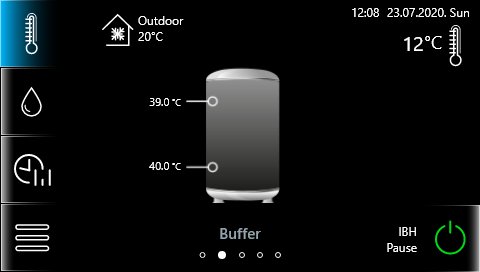

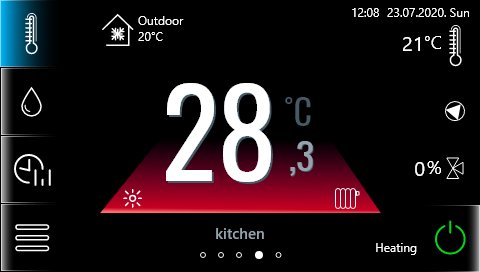

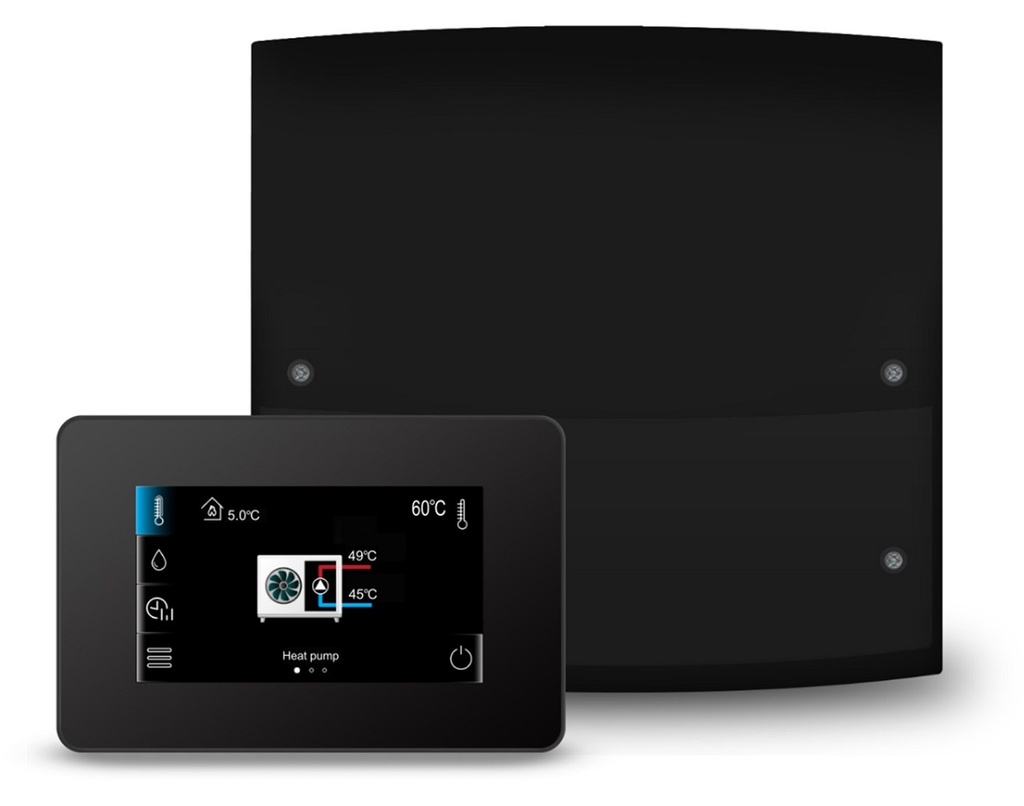

HPCU360iCM vezérlőegység színes, érintőképernyős kezelőpanellel:

• A kezelőegység a beltéri egység elején, a fekete védőelem mögött kapott helyet, a hőszivattyú elektronikus vezérlőegységét pedig a beltéri egység burkolata alá építették
• Kezelőfelület átlátható, könnyen kezelhető menürendszerrel és kóddal védett szervizdiagnosztikai menüvel
• Nagy méretű, érintőképernyős, grafikus kijelzővel ellátott kezelőfelület
• Programozható, többszintű hőmérséklet- és működési beállítások
• Kiegészítő WIFI modul csatlakoztatható

A Centrometal hőszivattyú-vezérlés fő tulajdonságai

• Ha a beltéri egység a fűtött helyiségben áll, a színes, érintőképernyős kezelő panel szoba termosztátként is működik
• Alapfelszereltségben az alábbiakat tudja kezelni a vezérlés
• Egy közvetlen fűtési / hűtési kör
• Egy kevert fűtési / hűtési kör (felárért rendelhető, közvetlen körként is beállítható)
• Használati meleg víz készítése (cirkulációs csatlakozással)
• Választható fűtési rendszerek: padlófűtés, fan coil és alacsony hőmérsékletű radiátoros (radiátoros fűtési rendszernél nincs hűtési mód)
• Kevert körnél fűtési módban választhatsz a külső hőmérséklet / fűtési görbe alapú szabályzás és az állandó előremenő vízhőmérséklet között, hűtési módban viszont csak az állandó áramlási hőmérséklet opció érhető el
• Olyan padlófűtési rendszerekhez is csatlakoztatható, amelyekben minden padlófűtési kört külön szobatermosztát vezérel úgynevezett szervo elzáró motorokon át. Ezek közös terminálra csatlakoznak, amely potenciálmentes jelet ad a kevert köri bemeneteknek
• A vezérlő egy háromutas váltószelepet (rugóerő tárolós szelepet) működtet, amely a fűtővizet az aktuális igény szerint vagy a beépített indirekt meleg víz tartály, vagy a puffer tartály felé tereli
• Időzíthető fűtési és hűtési kapcsolási idők
• A kiegészítő elektromos fűtés rásegítés működtetése (ha a szükséges vízhőmérséklet nem áll rendelkezésre)
• Kiegészítő gáz-, pellet- vagy elektromos kazán indítása, ha nincs meg a szükséges vízhőmérséklet
• A hibajelzések és figyelmeztetések a kijelzőn jelennek meg
• Kóddal védett speciális szerviz menü a hibák gyors és egyszerű feltárásához és elhárításához

A vezérlés és a működés előre programozott funkciói:

• A kezelő panelen kézzel kiválasztva elsőbbséget adhatsz a legfontosabb, leggyakrabban használt funkciók egyikének: a fűtésnek, a hűtésnek vagy a HMV (háztartási használati meleg víz) előállításnak. Ebben a manuális prioritású üzemmódban a hőszivattyú a teljes teljesítményét kihasználva elsősorban a kiválasztott funkciót látja el.
• A Fűtés gomb megnyomása után a készülék az ingatlan fűtését végzi, így a lakás – az ingatlan méretétől függően – hamarabb éri el a kívánt hőmérsékletet.
• Ha a Hűtés gombbal indítod a programot, a hűtés minden más funkcióval szemben elsőbbséget kap – például amikor egy őszi vagy tavaszi napon kissé felmelegedett a lakás.
• A HMV funkciót elindítva a hőszivattyú a háztartásban szükséges meleg víz előállítására összpontosít.
• Használati meleg víz gyors felfűtése – ha a háztartásban néha kifogy a meleg víz a HMV tartályból, ezzel a funkcióval nagyon rövid időn belül újra lesz meleg víz!
• Az Automata mód a készülék legjellemzőbb beállítása. A vezérlőpanel a különféle szerelvények és érzékelők segítségével, a gyárilag beállított alapprogram szerint tartja az ingatlan hőmérsékletét az általad előre megadott igénynek megfelelően, a HMV-ellátást pedig a fűtés és a hűtés ellátása közben oldja meg.
• Eco mód a környezettudatosan élőknek! Ez az egyébként is energiatakarékos hőszivattyú környezetbarát üzemmódja: a különböző funkciókat a szükséges minimális teljesítménnyel, a lehető legkevesebb energiát felhasználva látja el.
• Komfort üzemmódban a hőszivattyú a teljes teljesítményét az alapfunkciók ellátására fordítja, az előre beállított hőmérsékleti tartományokon belül.
• Nyaralás üzemmód: akkor érdemes elindítanod, ha legalább 2 napra elutaztok. A készülék ilyenkor a HMV-ellátást minimumra veszi, a fűtést vagy hűtést pedig az előre beállított hőmérséklet szerint végzi.
• Csendes üzemmód: arra az időre ajánljuk, amikor a kültéri készülék közelében tartózkodtok, vagy éjszaka nem szeretnéd zavarni a szomszédokat. Ilyenkor csökken a ventilátor fordulatszáma, a készülék pedig kisebb zajkibocsátással üzemel.
• Fertőtlenítő mód: a légionellafertőzés megelőzése érdekében időnként ezt a funkciót is érdemes elindítani. Ilyenkor magas hőmérsékletű fűtőközeg áramlik végig a rendszeren, és fertőtleníti a csőhálózatot.

Milyen megoldásokat kínálunk?

Egy hőszivattyú többféle feladatra is alkalmas. Hogy mire használhatod, azt az igényeid, az ingatlan mérete és a már meglévő rendszerek egyaránt befolyásolják. Szakmai tapasztalatunkkal és széleskörű gyártói kapcsolatrendszerünkkel bármilyen igény esetén segítünk kialakítani a leghatékonyabb rendszert.

A Centrometal HP-Cm Split Tower EH 10 kW hőszivattyú alapfelszereltségének elemei:

• Kültéri egység
• A beltéri egység az alábbi részegységekkel
• HPCU360iCM vezérlő egység
• 30 literes puffer tartály
• 200/170 literes indirekt HMV tartály
• keringető szivattyú a direkt fűtőkörhöz, zárt tágulási tartállyal (8 liter)
• keringető szivattyú a HMV körhöz, zárt tágulási tartállyal (12 liter)
• 3-járatú váltószelep
• 3 kW-os kiegészítő elektromos fűtés
• Y filter
• T5 érzékelő, 10 méteres kábellel
• Bekötési és használati útmutató
• Vezérlő egység használati útmutató
• 3 év teljeskörű garancia

Rendelhető kiegészítők

• Mágneses iszapleválasztó / szűrő (a garancia feltétele, hogy beépítsd)
• WIFI modul (HPnet300)
• Érintőképernyős, vezeték nélküli szobatermosztát (HPx40CM)
• Külső hőmérséklet érzékelő
• Kiegészítő modul szett (HPT-MC) 1 kevert fűtőkör vezérléséhez (a szettben 1 db 3-járatú szelep van mozgató motorral, továbbá 1 db keringető szivattyú, szigetelt csőszakaszok és fűtőkör hőmérséklet érzékelő)
• A HPx40CM szobatermosztáthoz szükséges rádiófrekvenciás jeladó (HPrfCM)
• Kiegészítő vízteres pelletkazán, amelyet a hőszivattyú vezérlése tud indítani
