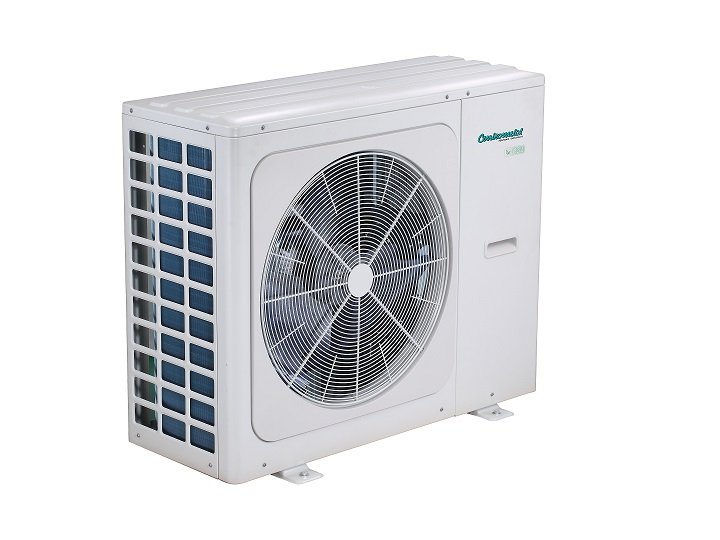

Centrometal HP-Cm Monoblock 5 kW levegő-víz hőszivattyú (R32 / 230V / A+++)

Centrometal HP-Cm Monoblock 5 kW levegő-víz hőszivattyú A+++

Korszerű, kis méretű és halk monoblock hőszivattyú, amelynek gazdaságos üzemeléséről inverteres kompresszor gondoskodik; felső kategóriás vezérlést és grafikus kijelzős kezelőegységet kapott. Magas működési hatásfokkal (COP 5,3 / SCOP 5,12) fűt, hűt és állít elő használati meleg vizet. Működtetéséhez egyfázisú elektromos csatlakozás kell.

Alapfelszereltségben a monoblock egységbe építve megtalálod a működéshez szükséges részegységeket, például a keringető szivattyút, a tágulási tartályt, a lemezes hőcserélőt vagy az átfolyáskapcsolót.

35°C-os előremenő vízhőmérsékletnél: A+++ (ErP)

55°C-os előremenő vízhőmérsékletnél: A++ (ErP)

Fűtés működési hőmérséklet-tartománya: -25°C-tól 35°C-ig

Hűtés működési hőmérséklet-tartománya: -5°C-tól 43°C-ig

Használati meleg víz előállítás működési hőmérséklet-tartománya: -25°C-tól 43°C-ig

Előremenő vízhőmérséklet-tartomány fűtésnél: 25°C-tól 65°C-ig

Előremenő vízhőmérséklet-tartomány hűtésnél: 5°C-tól 25°C-ig

Előremenő vízhőmérséklet-tartomány használati meleg víz előállításnál: 20°C-tól 60°C-ig

Hogyan nézhet ki a teljes rendszer?

• Fűtés,
• Hűtés,
• Háztartási meleg víz egy rendszerben.

• A Monoblock rendszer csak kültéri egységből áll, amely a szabadban, halkan üzemel: működés közben hangteljesítményszintje legfeljebb 60 dB, hangnyomásszintje pedig maximum 48 dB.
• A vezérlőegységén át a teljes fűtési, hűtési és használati meleg víz rendszer szabályozható, és a működési paraméterek is módosíthatók.
• Fűtési rendszerként padló-, fal- és mennyezetfűtés, fan-coil egységes megoldás, végső esetben akár radiátoros rendszer is szóba jöhet (ha radiátoros fűtési rendszerre kötnéd, mindig egyeztess szakemberrel).
• A háztartási használati meleg víz készítéséhez úgynevezett indirekt használati meleg víz tartályt kell beépíteni, amelynek hőcserélő felülete jellemzően megnövelt.
• Két hőcserélő spirállal szerelt használati meleg víz tartályainkat napkollektorra vagy más hőforrásra is rákötheted, így a meleg víz kombinált üzemmódban is előállítható.
• Otthonodat hűteni is tudja a fan-coil egységeken, illetve a fali és mennyezeti rendszeren keresztül.
• Napelemes rendszerrel is biztosíthatod a hőszivattyú elektromosenergia-ellátását.
• Beépített napkollektor vezérlés
• Elektromos fűtőkábel-csatlakozás, amely a kültéri egység hűtőköri és hidraulikus részét óvja az elfagyástól
• 2 zónás külső hőmérséklet érzékelés
• Csatlakoztatható hozzá távfigyelmeztető egység

Miért a Monoblock rendszer?

• Szerkezete egyszerű: minden fontos alkotórész egy helyen, a kültéri egységben kapott helyet.
• Könnyen beköthető: fűtésszerelő szakember, de egy kis kézügyességgel akár te magad is elvégezheted, a telepítéshez nem kell klíma- vagy hőszivattyú-szerelési engedéllyel rendelkező különleges szakember (ez a monoblokk kialakításnak köszönhető).
• A hőszivattyúra teljes körű gyártói garancia vonatkozik. Komplex rendszer, amely azonnal és közvetlenül a fűtésre köthető. A split (más néven osztott) egységektől eltérően a szakember itt nem bontja meg a hőszivattyú rendszerét.

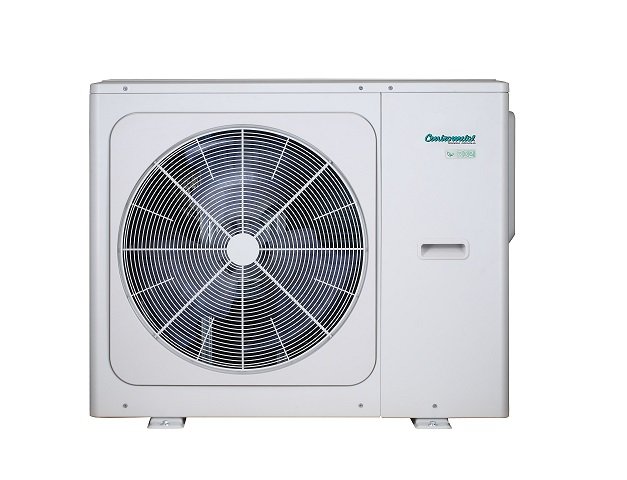

A kültéri egység fő részegységei:

Megnövelt felületű hőcserélő, 9,5 mm átmérőjű rézcsövekkel, a levegőoldalon pedig kiemelkedő hőátadó képességű, alumínium borítású lemezes felülettel. Külső felületét speciális, korróziógátló és élettartam-növelő anyaggal kezelték (a képen kék színnel látszik).

Kefe nélküli Panasonic DC ventilátormotor, fokozatmentes, fordulatszám-szabályozott vezérléssel. Fűtési és hűtési módban egyaránt aktívan hozzájárul az alacsony áramfogyasztáshoz és a halk működéshez.

Hidraulikus komponensek: frekvenciaszabályozott keringető szivattyú (9 m emelőmagasság), 5 liter űrtartalmú tágulási tartály, valamint felárért rendelhető, 2/4 kW teljesítményű kiegészítő elektromos fűtésrásegítés.

Újonnan kifejlesztett, magas frekvenciájú inverteres kompresszor, amely kettős excentrikus kiegyenlítő súlyozást, karterfűtést és beépített mágnest kapott, csendesen üzemel, és széles a működési tartománya. Az új inverteres motor az üzemi zajszint mellett a kompresszor energiafelhasználását is jelentősen mérsékli.

A monoblock kialakítás miatt könnyen szállítható, hiszen minden komponens a kültérre telepített egységben van; a karbantartás az elülső burkolat megbontásával gyorsan és egyszerűen elvégezhető.

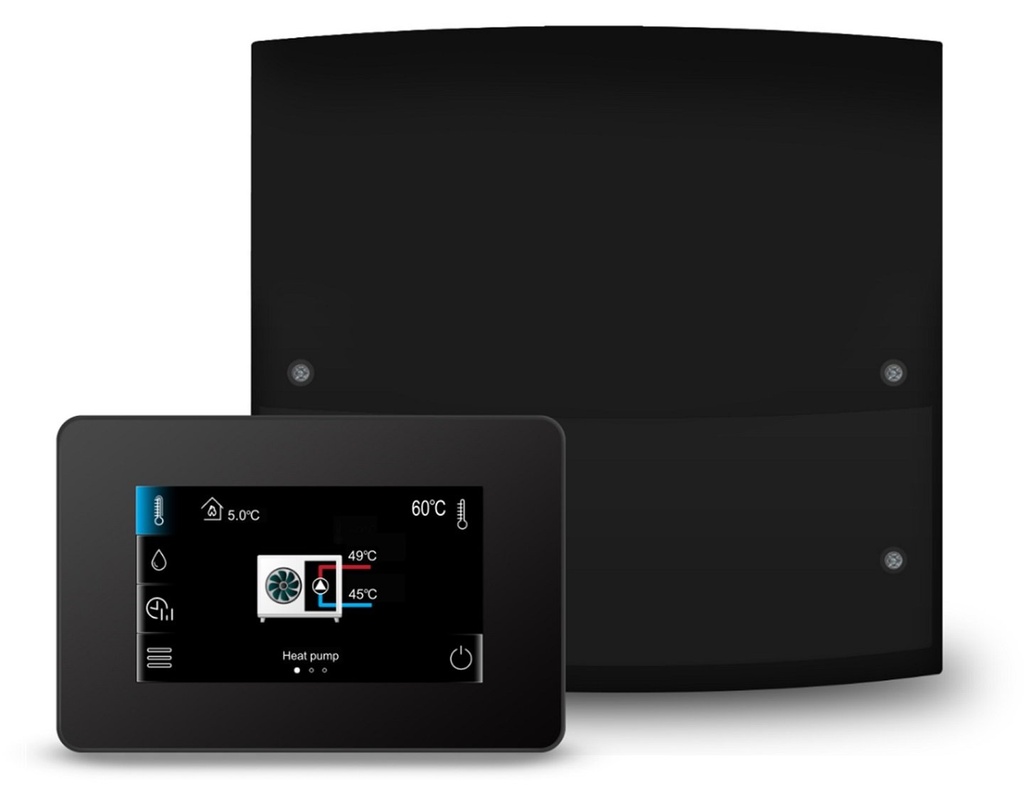

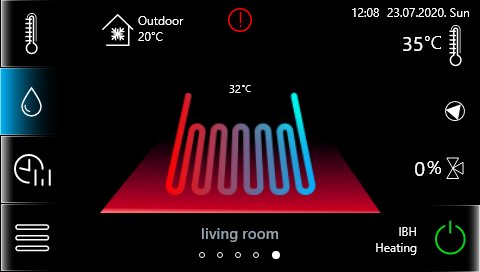

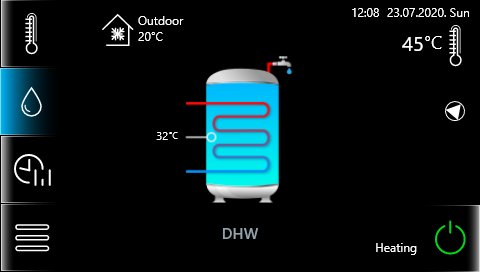

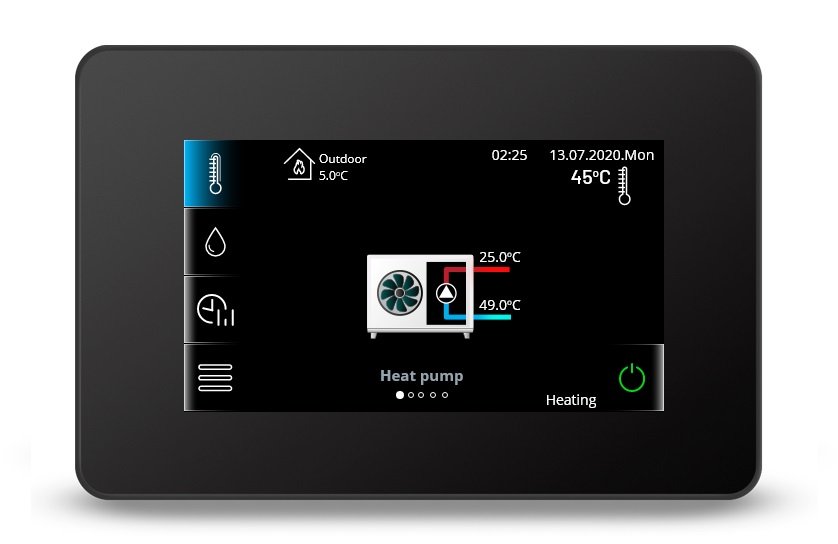

HPCU360iCM vezérlőegység színes, érintőképernyős kezelőpanellel:

• A vezérlőegység külön dobozban kap helyet, amely a falra vagy a belső hidraulikus egységre akasztható
• Kezelőfelület átlátható, könnyen kezelhető menürendszerrel és kóddal védett szervizdiagnosztikai menüvel

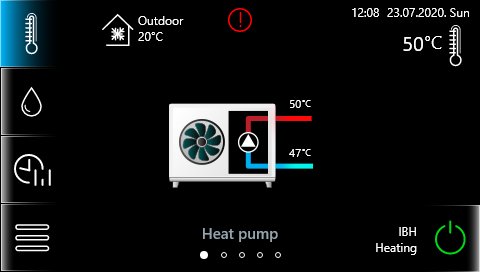

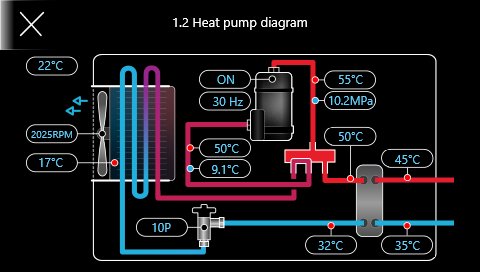

• Nagy méretű, érintőképernyős, grafikus kijelzővel ellátott kezelőfelület
• Programozható, többszintű hőmérséklet- és működési beállítások
• A kezelőfelület mobil kialakítású eszköz, nincs helyhez kötve
• Kiegészítő WIFI modul csatlakoztatható

A Centrometal hőszivattyú-vezérlés fő tulajdonságai

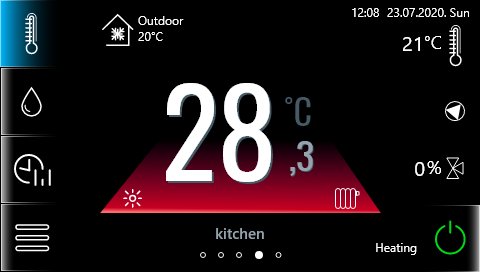

• A fűtött helyiségben elhelyezve a színes, érintőképernyős kezelőpanel szobatermosztátként is működik
• Alapfelszereltségben az alábbiakat tudja kezelni a vezérlés

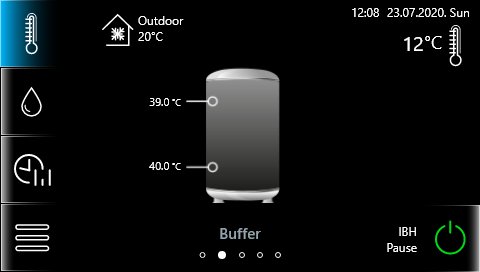

• Hidraulikus váltó vagy puffer tartály
• Egy közvetlen fűtési / hűtési kör
• Két kevert fűtési / hűtési kör, amelyek közvetlen körként is beállíthatók
• Recirkulációs csatlakozású használati meleg víz tartály
• Választható fűtési rendszerek: padlófűtés, fan coil és alacsony hőmérsékletű radiátoros (radiátoros fűtési rendszernél nincs hűtési mód)
• Kevert köröknél fűtési módban a külső hőmérséklet / fűtési görbe szerinti szabályozás és az állandó előremenő vízhőmérséklet közül választhatsz, hűtési módban viszont csak az állandó áramlási hőmérséklet opció érhető el

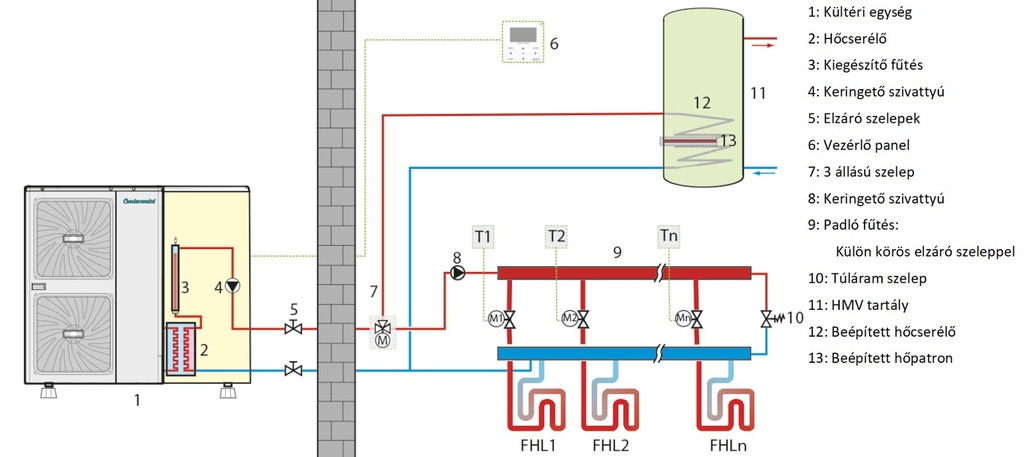

• Olyan padlófűtési rendszerekhez is csatlakoztatható, amelyekben minden padlófűtési kört külön szobatermosztát vezérel úgynevezett szervo elzáró motorokon át. Ezek közös terminálra csatlakoznak, amely potenciálmentes jelet ad a kevert köri bemeneteknek
• A vezérlő egy háromutas váltószelepet (rugóerő-tárolós szelepet) is tud irányítani, amely a fűtővizet az aktuális igény szerint vagy az indirekt meleg víz tartály, vagy a hidraulikus váltó/puffer tartály felé tereli
• Időzíthető fűtési és hűtési kapcsolási idők
• Kiegészítő elektromos fűtésrásegítés működtetése, ha nincs meg a szükséges vízhőmérséklet
• Kiegészítő gáz-, pellet- vagy elektromos kazán indítása, ha nincs meg a szükséges vízhőmérséklet
• A hibajelzések és figyelmeztetések a kijelzőn jelennek meg
• Kóddal védett speciális szervizmenü a gyors és egyszerű hibafeltáráshoz és -elhárításhoz

A vezérlés és a működés előre programozott funkciói:

• A legfontosabb, leggyakrabban használt funkciók a fűtés, a hűtés és a HMV (háztartási meleg víz) előállítás elsőbbségét biztosítják: a hőszivattyú a teljesítményét teljesen kihasználva elsősorban a kiválasztott funkciót látja el.
• A Fűtés gomb megnyomása után a készülék az ingatlan fűtését végzi, így a lakás – az ingatlan méretétől függően – hamarabb éri el a kívánt hőmérsékletet.
• Ha a Hűtés gombbal indítod a programot, a hűtés minden más funkcióval szemben elsőbbséget kap – például amikor egy őszi vagy tavaszi napon kissé felmelegedett a lakás.
• A HMV funkciót elindítva a hőszivattyú a háztartásban szükséges meleg víz előállítására összpontosít.
• Használati meleg víz gyors felfűtése – ha a háztartásban néha kifogy a meleg víz a HMV tartályból, ezzel a funkcióval nagyon rövid időn belül újra lesz meleg víz!
• Az Automata mód a készülék legjellemzőbb beállítása. A vezérlőpanel a különféle szerelvények és érzékelők segítségével, a gyárilag beállított alapprogram szerint tartja az ingatlan hőmérsékletét az általad előre megadott igénynek megfelelően, a HMV-ellátást pedig a fűtés és a hűtés ellátása közben oldja meg.
• Eco mód a környezettudatosan élőknek! Ez az egyébként is energiatakarékos hőszivattyú környezetbarát üzemmódja: a különböző funkciókat a szükséges minimális teljesítménnyel, a lehető legkevesebb energiát felhasználva látja el.
• Komfort üzemmódban a hőszivattyú a teljes teljesítményét az alapfunkciók ellátására fordítja, az előre beállított hőmérsékleti tartományokon belül.
• Nyaralás üzemmód: akkor érdemes elindítanod, ha legalább 2 napra elutaztok. A készülék ilyenkor a HMV-ellátást minimumra veszi, a fűtést vagy hűtést pedig az előre beállított hőmérséklet szerint végzi.
• Csendes üzemmód: arra az időre ajánljuk, amikor a kültéri készülék közelében tartózkodtok, vagy éjszaka nem szeretnéd zavarni a szomszédokat. Ilyenkor csökken a ventilátor fordulatszáma, a készülék pedig kisebb zajkibocsátással üzemel.
• Fertőtlenítő mód: a légionellafertőzés megelőzése érdekében időnként ezt a funkciót is érdemes elindítani. Ilyenkor magas hőmérsékletű fűtőközeg áramlik végig a rendszeren, és fertőtleníti a csőhálózatot.

Milyen megoldásokat kínálunk?

A hőszivattyú sokféle feladatot elláthat; hogy pontosan mit, azt az igényeid, az ingatlan mérete és a már meglévő rendszerek határozzák meg. Bármelyik megoldás is a legmegfelelőbb, cégünk szaktudásával és széles körű gyártói kapcsolatrendszerével segít a leghatékonyabb rendszer kialakításában. Nálunk minden kiegészítőt megtalálsz, a legkisebb szerelvénytől a különféle kiegészítő kazánokig!

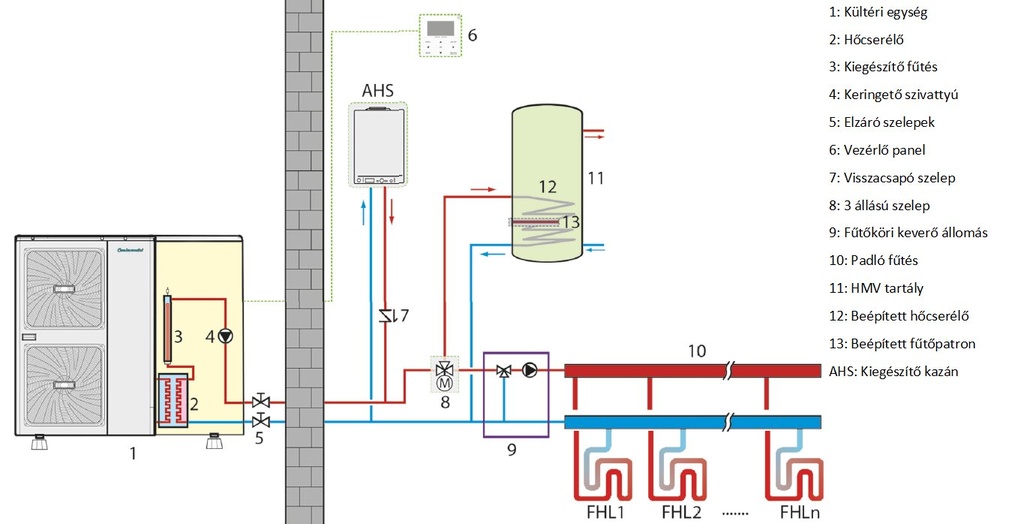

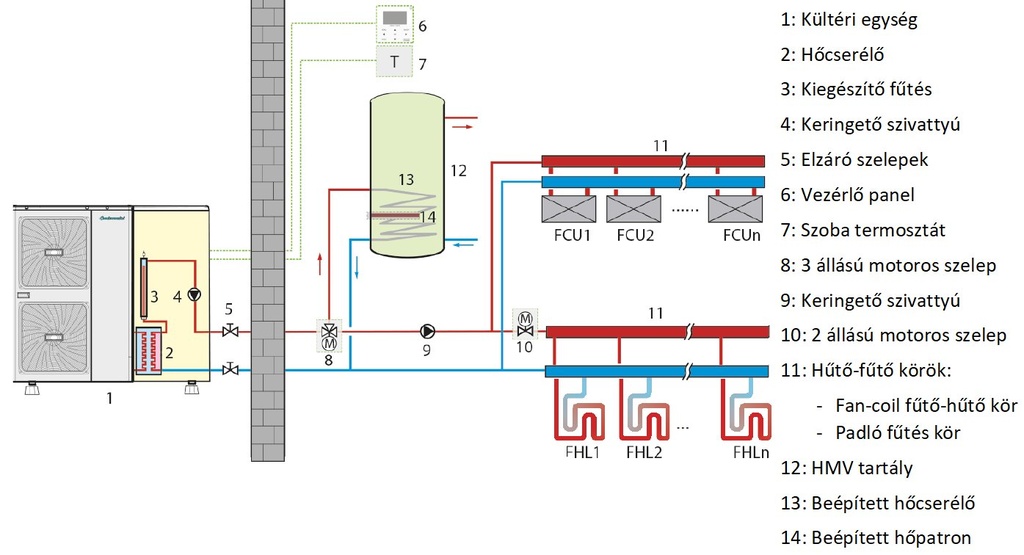

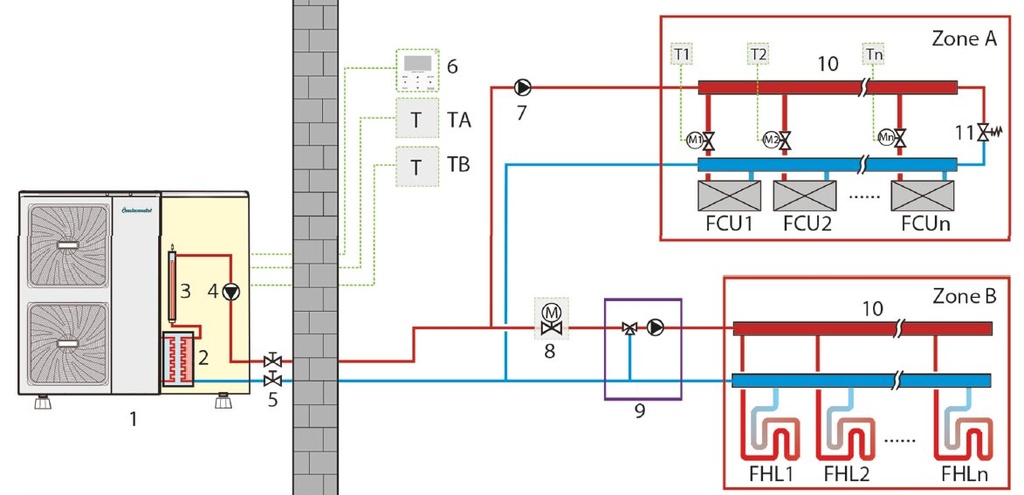

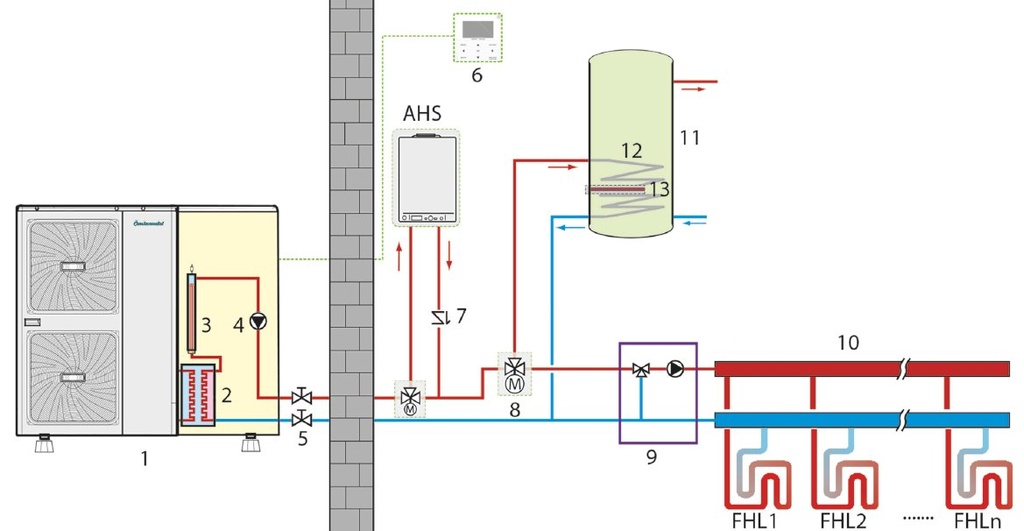

Hadd mutassunk be rendszerfelépítési elképzeléseket az alábbi képeken:

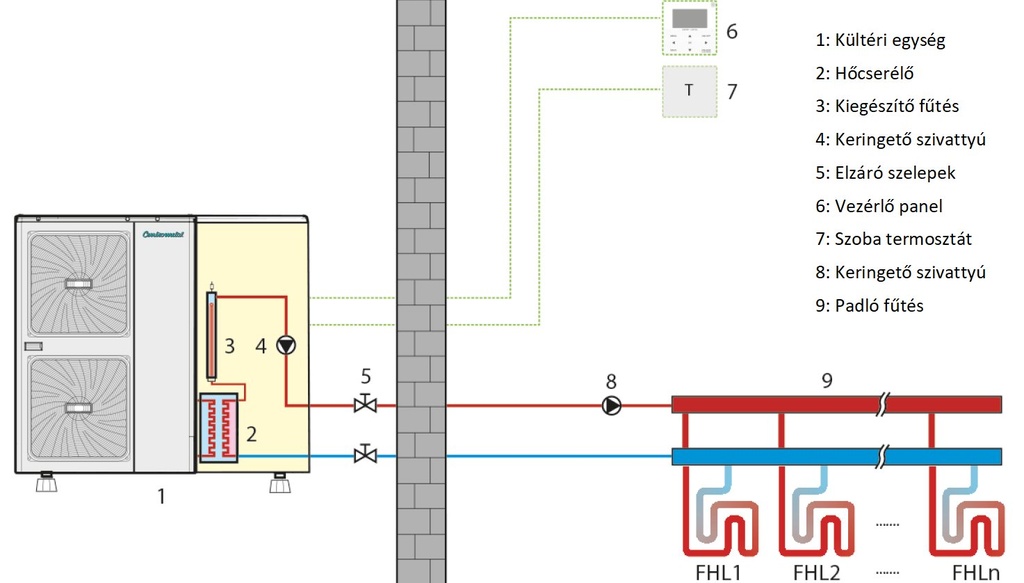

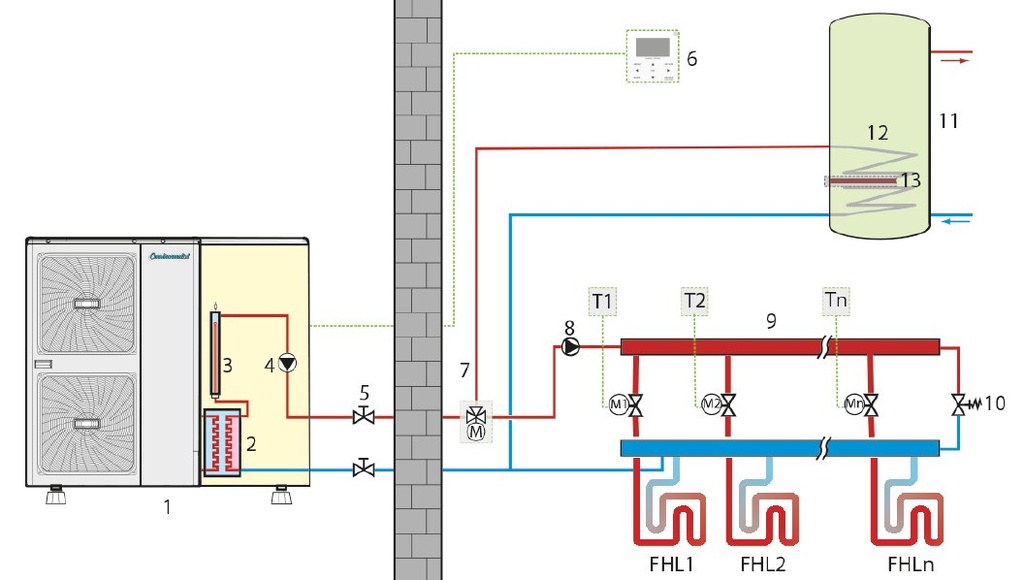

1): Hidraulikus rajz – hidraulikus váltós, HMV tartályos kialakítás

2): Hidraulikus rajz – puffer tartályos, HMV tartályos kialakítás

A bemutatott megoldásokon túl még nagyon sokféleképpen alakíthatók ki a különböző típusú rendszerek.

Akár úgy is, hogy a fűtési vagy hűtési köröket külön irányítod, vagy napkollektorral is rásegítesz a háztartási meleg víz előállítására.

Hívj minket, vagy írj e-mailt, és hamarosan felvesszük veled a kapcsolatot, hogy a számodra legmegfelelőbb rendszert állíthassuk össze.

Rendelhető kiegészítők

• Mágneses iszapleválasztó / szűrő (a garancia feltétele, hogy beépítsd)
• Indirekt használati meleg víz tartály fali vagy padlón álló kivitelben, 1 vagy 2 hőcserélővel
• Kültérre vagy beltérre helyezhető kiegészítő elektromos fűtőmodul, 2 vagy 4 kW teljesítménnyel (HPe2/4CM)
• WIFI modul (HPnet300)
• Érintőképernyős, vezeték nélküli szobatermosztát (HPx40CM)
• Kiegészítő modul, amely 2 további kevert fűtőkört vezérel (összesen 3 db további HPx2kCM kiegészítő modul csatlakoztatható)
• Külső (NTC 10k), valamint HMV vagy puffer tartályhoz és kevert fűtőkörhöz való belső hőmérséklet-érzékelő (NTC 10k / L=4 m)
• Motoros zónaszelep (Caleffi) a használati melegvíz-előállítás köréhez
• A HPx40CM szobatermosztáthoz szükséges rádiófrekvenciás jeladó (HPrfCM)
• Kiegészítő vízteres pelletkazán, amelyet a hőszivattyú vezérlése tud indítani
