Termostroj Termo Blok PTV 15 kW elektromos kazán központi fűtéshez és indirekt HMV tartállyal kiegészítve használati meleg víz előállításhoz

Termostroj Termo Blok PTV 15 kW

Közel 100%-os hatásfokú, 15 kW teljesítményű elektromos vízteres kazán, amelyet központi fűtésre, indirekt HMV tartállyal kiegészítve pedig használati meleg víz előállítására terveztek és alakítottak ki.

A fűtési meleg vizet 20-90°C, a HMV tartály meleg vizét 10-65°C vezérelt hőmérséklet-tartományban állítja elő.

A kazán vezérlésével a fűtési meleg víz hőmérséklete a külső hőmérséklet értéke alapján korrigálva szabályozható. A kazán tehát nem egy fixen beállított előremenő vízhőmérséklettel dolgozik, hanem azzal, amelyet a kiválasztott fűtési görbe és az aktuális külső hőmérséklet határoz meg.

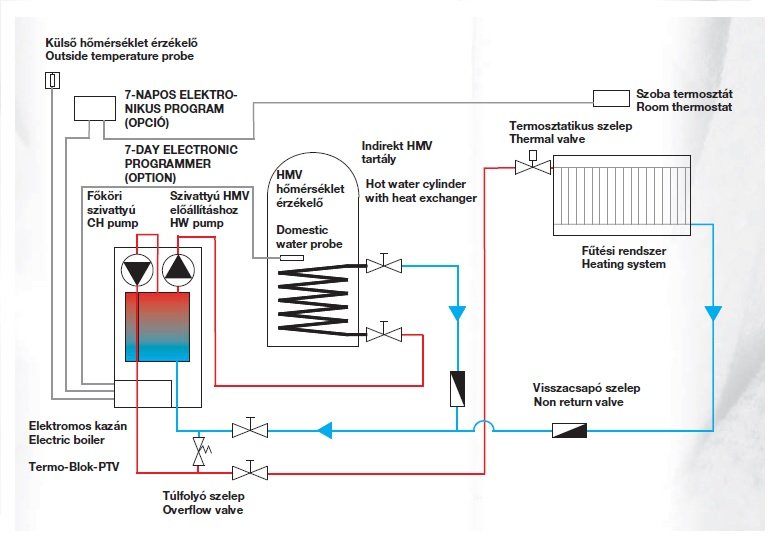

A Termo Blok PTV kazánt gyárilag beépített fűtési keringető szivattyúval (keringető szivattyú 1.), az indirekt HMV tartály felfűtésére szolgáló további keringető szivattyúval (keringető szivattyú 2.), HMV érzékelővel és vezérléssel, külső hőmérséklet-érzékelővel, tágulási tartállyal és a működéshez szükséges biztonsági berendezésekkel együtt szállítjuk.

Működtetéséhez háromfázisú elektromos csatlakozás kell, és nyitott, illetve zárt fűtési rendszerre egyaránt ráköthető.

Az indirekt használati melegvíz-tartályon keresztül megoldott hálózati melegvíz-ellátás gyors, nagy teljesítményű felfűtést és rendelkezésre állást garantál. Megfelelő méretezés mellett a melegvíz-vételi pontok számától függetlenül folyamatos, hőingadozás nélküli hálózati melegvíz-ellátást ad.

Ha egyszerre legfeljebb két helyen van szükség használati meleg vízre, a kombi kialakítású elektromos kazán is jó alternatíva lehet. Az ilyen készülék a fűtés mellett átfolyó rendszerben állít elő használati meleg vizet – ilyen például a Termostroj Termo Kombi.

A Termostroj Termo Blok PTV kazán kisméretű és teljesen hangtalanul üzemel, működéséhez sem légcsere, sem kémény nem kell, ezért a lakásban bárhová felszerelhető.

A Termostroj Termo Blok PTV műszaki adatai.

GYIK: gyakran felmerülő kérdések a Termostroj Termo Blok PTV 15 kW kazánról

Ez a kazán melegvizes központi fűtési rendszerekhez készült, így radiátoros, padló- és falfűtési rendszerbe egyaránt beköthető.

Az előremenő víz hőmérsékletét széles tartományban (20-90°C) állíthatod be a vezérlőpanelen, 1°C fokos lépésekben.

Indirekt használati melegvíz-tartállyal kiegészítve a kazán és vezérlése 10-65°C hőmérséklet-tartományban használati meleg vizet is elő tud állítani. A kívánt használativíz-hőmérsékletet a kazán vezérlésén adhatod meg, a kazán pedig ennek megfelelően automatikusan gondoskodik az ingatlanod fűtéséről és a használati meleg vízről.

A használati meleg víz előállításához a kazánnak külön keringető szivattyúja van, ezért nem kell további motoros háromjáratú váltószelepet kötni a rendszerbe. A fűtési körhöz a kazánba épített főköri szivattyú (keringető szivattyú 1.) dolgozik, a használati meleg vizet pedig a kazánba épített másik keringető szivattyú (keringető szivattyú 2.) működtetésével állítja elő.

A használati meleg víz előállításához egy hőmérséklet-érzékelő is kell, amely a kazán alapfelszereltségének része, és a kazán vezérlésébe kötik be. A kazán így folyamatosan követi a használati melegvíz-tartály hőmérsékletét, és ha kell, automatikusan elindítja a kazánt és a 2. keringető szivattyút.

A 15 kW-os Termostroj elektromos kazánt gyárilag háromfázisú elektromos hálózatra történő csatlakoztatásra készítették elő.

Lényeges, hogy a berendezés bekötéséhez szükséges hálózati feszültség (kismegszakító) meglegyen, a kazán közvetlen elektromos bekötését pedig megfelelő keresztmetszetű vezetővel kell elvégezni.

Elektromos kazán üzemeltetésénél az egyik legfontosabb kérdés, hogy van-e elegendő Amper az elektromos hálózatban.

A 15 kW-os kazán működtetéséhez 3 x 21,74 Amperre van szükség a hálózatban.

Az elektromos hálózat méretezésekor számolj az ingatlan összes elektromos fogyasztójának teljesítményével. Alulméretezett hálózatnál ugyanis a kismegszakító folyton leold, ha egyszerre több eszköz működik.

A 15 kW-os elektromos kazán kiemelkedően magas hatásfokkal működik: a felvett elektromos teljesítmény a gyakorlatban szinte teljes egészében hőenergiaként jelenik meg a rendszerben.

A kazán legnagyobb teljesítményét a vezérlőpanelen kézzel, három lépcsőben korlátozhatod.

A kazán beállítható teljesítménylépcsői: 6/12/15 kW. Ne feledd, hogy a csökkentett teljesítményű lépcsőben a felvett és a leadott maximális teljesítmény is más, mint a kazán maximális teljesítménye.

A Termo Blok PTV 15 kW-os kazán 0-15 kW-os modulált teljesítménytartományban dolgozik. Így a hatásfokát megőrizve, három lépcsőben (6/12/15 kW) igazítja pillanatnyi teljesítményét a hőigényhez. Működés közben a kazán PID vezérlése a kazánvíz hőmérséklet-változásának dinamikáját is figyelembe veszi. A vezérlés számol a hőleadó fűtőelemekben lévő pillanatnyi hőtartalékkal, és ennek megfelelően akár már a beállított vízhőmérséklet elérése előtt lekapcsolja a fűtőelemek teljesítményét; a vízhőmérséklet csökkenésekor ugyanígy számol a fűtőelemek hőleadásának reakcióidejével. A cél az, hogy a lehető legkisebb túllendüléssel és energiapazarlással tartsa az általad vagy a kiválasztott fűtési görbe által meghatározott előremenő vízhőmérsékletet.

Hogy adott teljesítménnyel mekkora terület fűthető ki, az az ingatlan hőszigeteltségén múlik: számít az alapterület, az átlagos belmagasság, valamint a homlokzat és a nyílászárók hőszigetelési színvonala.

Új építésű ingatlannál akár 150 m², felújított (homlokzati hőszigeteléssel és korszerű nyílászárókkal ellátott) ingatlannál 120 m², régi típusú nyílászárós, külső szigetelés nélküli lakásnál vagy családi háznál pedig 100 m² hasznos alapterület befűtésével számolhatsz.

Az elektromos kazánok működése rendkívül pontosan szabályozott, ezért energiafelhasználásuk környezetbarát. A kazán a teljes modulált teljesítménytartományban maximális hatásfokkal adja le a teljesítményét, így elhanyagolható túlfűtés mellett tartja a beállított előremenő fűtővíz-hőmérsékletet.

A digitális, moduláris fűtésiteljesítmény-szabályozás három teljesítménylépcsőben, 0-99% között működik: a vezérlés a pillanatnyi hőigényhez igazodva automatikusan kapcsolja be vagy le a fűtési teljesítménylépcsőket.

Az intelligens vezérlés gondoskodik róla, hogy az elektromos kazán csak akkor működjön maximális teljesítményen, amikor nagyobb fűtési melegvíz-kapacitásra van igény.

Gyakorlatilag hangtalanul, elhanyagolható zajterheléssel üzemel, ezért a lakás vagy a ház bármely részén felszerelheted. A működéséhez nem kell sem kémény, sem friss levegő.

A Termo Blok PTV elektromos kazán alapfelszereltségéhez két beépített, ERP Ready, frekvenciaszabályozott, korszerű és minimális áramfogyasztású főköri keringető szivattyú tartozik (1-1 szivattyú mozgatja a fűtési körben és a használati meleg víz körében keringő vizet).

Az elektromos kazán alapfelszereltségéhez tartozik egy zárt tágulási tartály (8 liter), amelynek külső és belső felülete is galvanizált.

Az elektromos kazán ugyan beállított előremenő vízhőmérséklettel, folyamatos üzemben is használható, a kényelmes és takarékos működtetéshez mégis szobatermosztátot javaslunk: ez a pillanatnyi hőigény alapján indítja el vagy állítja le a kazánt.

A Termostroj Termo Blok PTV kazán kazántestének hegesztési minőségére és a vízszivárgásra a vásárlástól számított 10 év, a beépített elektromos komponensekre és a keringető szivattyúkra pedig 3 év garancia érvényes.

Fontos: a garancia csak akkor érvényes, ha a visszatérő ágba mágneses iszapleválasztó kerül.

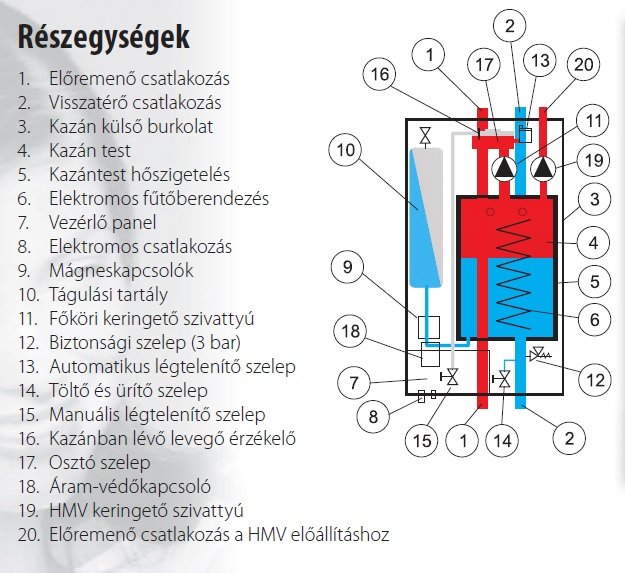

A Termostroj Termo Blok PTV elektromos kazán főbb műszaki jellemzői:

• Előremenő és visszatérő fűtési rendszer csatlakozás (1"), választható alsó és felső kialakítással
• Töltő-ürítő csatlakozás és szelep, alsó kialakítással
• Előremenő csatlakozás az indirekt HMV tartályhoz, felső kialakítással (3/4")
• Elektronikus kazánvíz-hőmérséklet érzékelő digitális kijelzéssel
• Biztonsági termosztát a kazán túlfűtése esetére, az áramvédő kapcsolóval / FI relével összekötve (a kazánt kézzel kell újraindítani)
• Kazán nyomás érzékelő
• Érzékelő, amely a kazántestben lévő levegőt jelzi (a levegő távozása után a kazán automatikusan újraindul)
• Alacsony feszültség esetén működő biztonsági kapcsoló (a kazán automatikusan újraindul)
• Frekvenciaszabályzott, letapadásmentes főköri és HMV keringető szivattyú (2 db); mindkettő túláram elleni védelmet kapott, a főköri szivattyún pedig ráépített automatikus légtelenítő szelep van
• Beépített biztonsági szelep a fűtéshez (3 bar)
• Nagy sűrűségű, 19 mm vastag hőszigetelés a kazántesten
• Beépített tágulási tartály (8 liter)
• ELTRA márkájú INOX elektromos fűtőbetétek, amelyek csoportokban kapcsolhatók
• PID elvű kazánvezérlés, amely pontos teljesítményszabályzást biztosít
• A külső hőmérséklet alapján korrigált működési hőmérséklet; az előre definiált fűtési jelleggörbék kiválaszthatók és eltolhatók
• A kazán előremenő fűtési hőmérsékletének és az indirekt HMV tartály használati meleg víz hőmérsékletének szabályozása
• A kazán maximális teljesítménye kézzel lehatárolható
• Automatikus fagyvédelem a kazán, a fűtési rendszer és a HMV tartály számára, amely kikapcsolt állapotban is működik
• A kazán teljes teljesítménye lépcsőnként, 15 mp-es időeltolásokkal épül fel
• Manuális szivattyú indítási lehetőség
• A kazántest nyomásvizsgálata gyártás közben: a kazántest hegesztése és a kazán komplett összeépítése után is
• A kazán elektromos szigetelésének vizsgálata (500 V) a gyártási folyamat végén
• Működtetéséhez szobatermosztát használatát javasoljuk
• Szakembernek kell beszerelnie, de egy ellenőrzőlista kitöltése után további kötelező beüzemelés vagy műszaki szemle nélkül használatba vehető
• A gyártó a fűtési rendszerek elfagyás elleni védelmére ThermoFluid típusú hőközlő folyadékot javasol

Alapfelszereltség a Termostroj Termo Blok PTV 15 kW kazánhoz:

• digitális vezérlésű, elektromos fűtőbetétekkel ellátott vízteres kazántest
• beépített szivattyú a fűtési és a HMV körhöz, tágulási tartály, biztonsági berendezések
• érzékelő a külső hőmérséklethez és a HMV tartály hőmérsékletéhez
• magyar nyelvű kezelési utasítás
• a vízteres kazántest hegesztési minőségére és vízszivárgására 10 év, a kazán többi részére 3 év garancia

Rendelhető kiegészítők:

szobatermosztát, manuális vagy digitális kivitelben

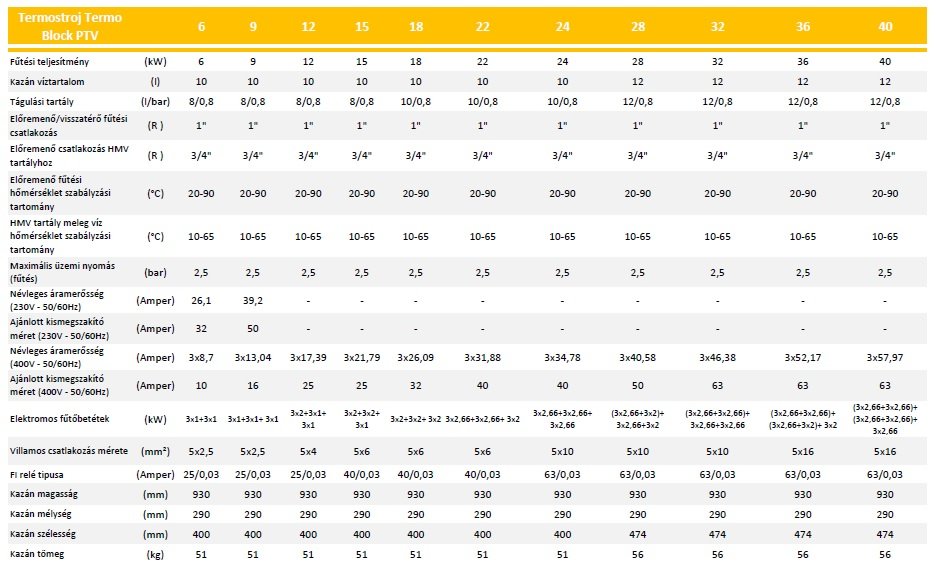

Műszaki adatok
