Termostroj Termo Mini New 9 kW elektromos kazán fűtéshez és HMV előállításhoz

Termostroj Termo Mini New 9 kW-os elektromos kazán

Rendkívül alacsony zajterhelésű, 9 kW teljesítményű elektromos vízteres kazán központi fűtéshez, indirekt HMV tartállyal kiegészítve pedig használati meleg víz készítéséhez is. Hatásfoka 99%-os, maximális teljesítménye a vezérlőpanelen kézzel, 3 teljesítménylépcsőben szabályozható le.

Mivel a maximális teljesítmény beállítható, a kazánt nemcsak 9 kW-on, hanem 3 és 6 kW beállított maximális teljesítménnyel is üzemeltetheted. (A csökkentett maximális felvett teljesítmény értelemszerűen a leadott hőteljesítményt is mérsékli.)

Fűtési meleg vizet radiátoros fűtésnél 20-90°C, padlófűtési rendszernél 15-45°C közötti vezérelt hőmérsékleten és 0,8-2,2 bar üzemi nyomástartományban, használati meleg vizet pedig 10-65°C közötti hőmérséklet-tartományban állít elő.

A Termostroj Termo Mini kazán gyárilag beépített fűtési keringető szivattyúval érkezik; az indirekt használati melegvíz-tartály felfűtéséhez HMV hőmérséklet-érzékelő, FALCON 3-járatú motoros váltószelep és HMV vezérlés is jár hozzá, emellett 6 literes zárt tágulási tartályt és a működéshez szükséges biztonsági berendezéseket is tartalmaz.

Működtetéséhez egy- vagy háromfázisú elektromos csatlakozás kell (230V-os bekötésre kizárólag a 6 és 9 kW-os változatnál van lehetőség). A kazán ajánlott üzemi nyomása 1,2-1,5 bar, a megengedett legnagyobb üzemi nyomás 2,5 bar (a kazán működéséhez a fűtésrendszerben legalább 0,8 bar nyomás szükséges).

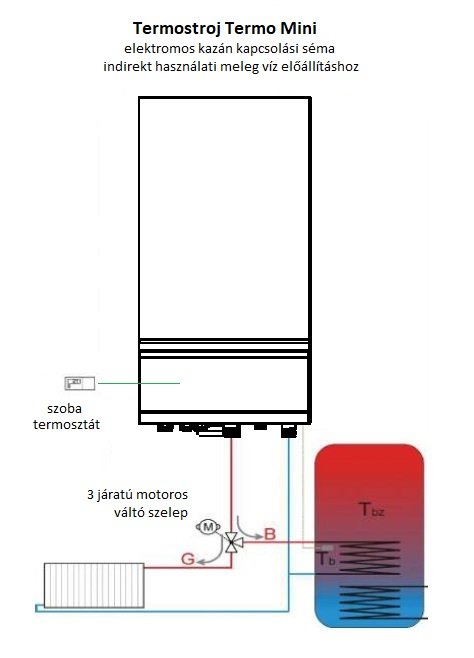

Az indirekt használati melegvíz-tartályon keresztül megvalósított hálózati melegvíz-ellátás gyors, nagy teljesítményű melegvíz-felfűtést és rendelkezésre állást garantál. Intelligens HMV- és váltószelep-vezérlése révén a kazán a legegyszerűbb indirekt használati melegvíz-tartállyal is hatékonyan működtethető. A kazán és az indirekt tartály bekötési sémáját a kazán képei között találod.

Megfelelő méretezés mellett a melegvíz-vételi pontok számától függetlenül folyamatos, hőingadozás nélküli hálózati melegvíz-ellátást biztosít.

Ha egyszerre legfeljebb két helyen van szükség használati meleg vízre, a kombi kialakítású elektromos kazán is jó alternatíva lehet. Az ilyen készülék a fűtés mellett átfolyó rendszerben állít elő használati meleg vizet – ilyen például a Termostroj Termo Kombi.

Kisméretű és teljesen hangtalanul üzemel; sem légcserét, sem kéményt nem igényel, ezért a lakásban bárhová felszerelheted.

GYIK – gyakran ismételt kérdések a Termostroj Termo Mini New 9 kW kazánról

Ez a kazán melegvizes központi fűtési rendszerekhez készült, így radiátoros, padló- és falfűtési rendszerbe egyaránt beköthető.

Az előremenő víz hőfokát tág határok között szabályozhatod: radiátoros központi fűtésnél 20-90°C, padlófűtésnél 15-45°C a tartomány, a vezérlőpanelen pedig 1°C-os lépésekben állíthatod.

Indirekt használati melegvíz-tartállyal kiegészítve a kazán és a vezérlése 10-65°C közötti hőmérséklet-tartományban használati meleg víz készítésére is alkalmas. A kívánt használativíz-hőmérsékletet a kazán vezérlésén adhatod meg, a kazán pedig a beállítás szerint automatikusan gondoskodik ingatlanod fűtéséről és használati meleg vizéről.

Fontos, hogy a fűtési rendszerbe egy motoros, háromjáratú váltószelepet is be kell kötni; ezt a váltószelepet (FALCON 3/4"), a mozgatómotort és a bekötéshez való kábelt alapfelszereltségként a kazánnal együtt kapod. A váltószelepet a fűtési körbe kell bekötni, hogy a kazán vezérlése működtetni tudja. (lásd a kazán képeit)

A használati meleg víz készítéséhez egy hőmérséklet-érzékelő is kell, amely ugyancsak a kazán alapfelszereltségének része, és szintén a kazán vezérlésébe kötendő be. A kazán így folyamatosan figyeli a használati melegvíz-tartály hőmérsékletét, és szükség esetén automatikusan elindul.

A 9 kW-os Termo Mini elektromos kazánt gyárilag egy- és háromfázisú elektromos hálózatra történő csatlakoztatásra készítették elő.

Lényeges, hogy legyen meg a berendezés bekötéséhez szükséges hálózati feszültség (kismegszakító), a kazán közvetlen elektromos bekötése pedig megfelelő keresztmetszetű vezetővel készüljön (a vezeték keresztmetszete legalább 3x10 vagy 5x2,5 mm²).

Elektromos kazán üzemeltetésénél az egyik legfontosabb kérdés, hogy van-e elegendő Amper az elektromos hálózatban.

A 9 kW-os kazán működtetéséhez legalább 1 x 39,1 Amperre vagy 3 x 13 Amperre van szükséged (a kismegszakító 50 A vagy 3x16 A).

Az elektromos hálózat méretezésekor számolj az ingatlan összes elektromos fogyasztójának teljesítményével. Alulméretezett hálózatnál ugyanis a kismegszakító folyton leold, ha egyszerre több eszköz működik.

A 9 kW-os elektromos kazán kiemelkedően magas hatásfokkal működik: a felvett elektromos teljesítmény a gyakorlatban szinte teljes egészében hőenergiaként jelenik meg a rendszerben.

A kazán legnagyobb teljesítményét a vezérlőpanelen kézzel, három lépcsőben korlátozhatod.

A kazánon 3/6/9 kW teljesítménylépcsők állíthatók be. Vedd figyelembe, hogy a csökkentett teljesítményű lépcsőkben a felvett és a leadott maximális teljesítmény is más, mint a kazán maximális teljesítménye.

A Termo Mini 9 kW-os kazán 0-9 kW közötti modulált teljesítménytartományban dolgozik. Így a hatásfok megtartása mellett három lépcsőben (3/6/9 kW) igazítja pillanatnyi teljesítményét a hőigényhez. A PID vezérlés működés közben azt is figyeli, milyen dinamikával változik a kazánvíz hőmérséklete. Számol a hőleadó fűtőelemekben éppen meglévő hőtartalékkal, ezért akár már a beállított vízhőmérséklet elérése előtt lekapcsolja a fűtőelemek teljesítményét, a vízhőmérséklet csökkenésekor pedig ugyanígy beszámítja a fűtőelemek hőleadásának reakcióidejét. A cél az, hogy az általad megadott előremenő vízhőmérsékletet a lehető legkisebb túllendüléssel és energiapazarlással tudja tartani.

Hogy adott teljesítménnyel mekkora terület fűthető ki, az az ingatlan hőszigeteltségén múlik: számít az alapterület, az átlagos belmagasság, valamint a homlokzat és a nyílászárók hőszigetelési színvonala.

Új építésű ingatlannál akár 120-130 m², felújított (homlokzati hőszigeteléssel és korszerű nyílászárókkal ellátott) ingatlannál 90 m², régi típusú nyílászárós, külső szigetelés nélküli lakásnál vagy családi háznál pedig 60 m² hasznos alapterület befűtésével számolhatsz.

Az elektromos kazánok működése rendkívül pontosan szabályozott, ezért energiafelhasználásuk környezetbarát. A kazán a teljes modulált teljesítménytartományban maximális hatásfokkal adja le a teljesítményét, így elhanyagolható túlfűtés mellett tartja a beállított előremenő fűtővíz-hőmérsékletet.

A digitális, moduláris fűtésiteljesítmény-szabályozás három teljesítménylépcsőben, 0-99% között működik: a vezérlés a pillanatnyi hőigényhez igazodva automatikusan kapcsolja be vagy le a fűtési teljesítménylépcsőket.

Az intelligens vezérlés gondoskodik róla, hogy az elektromos kazán csak akkor működjön maximális teljesítményen, amikor nagyobb fűtési melegvíz-kapacitásra van igény.

Gyakorlatilag hangtalanul, elhanyagolható zajterheléssel üzemel, ezért a lakás vagy a ház bármely részén felszerelheted. A működéséhez nem kell sem kémény, sem friss levegő.

Az elektromos kazán alapfelszereltségéhez egy beépített, ERP Ready, frekvenciaszabályozott, korszerű főköri keringető szivattyú tartozik, amelynek áramfogyasztása minimális (5-25 Wh). (Hmax=4 m / Qmax=2,6 m³/h / IP44)

Az elektromos kazánt alapfelszereltségként galvanizált felületű, zárt tágulási tartállyal szerelik (6 liter / maximum 3 bar).

Az elektromos kazán ugyan beállított előremenő vízhőmérséklettel, folyamatos üzemben is használható, a kényelmes és takarékos működtetéshez mégis szobatermosztátot javaslunk: ez a pillanatnyi hőigény alapján indítja el vagy állítja le a kazánt.

A Termostroj Termo Mini New kazánra a vásárlás napjától 10 év garancia jár a kazántest hegesztési minőségére, illetve vízszivárgásra, a kazánba épített elektromos alkatrészekre és a keringető szivattyúkra pedig 3 év.

Fontos: a garancia csak akkor érvényes, ha a visszatérő ágba mágneses iszapleválasztó kerül.

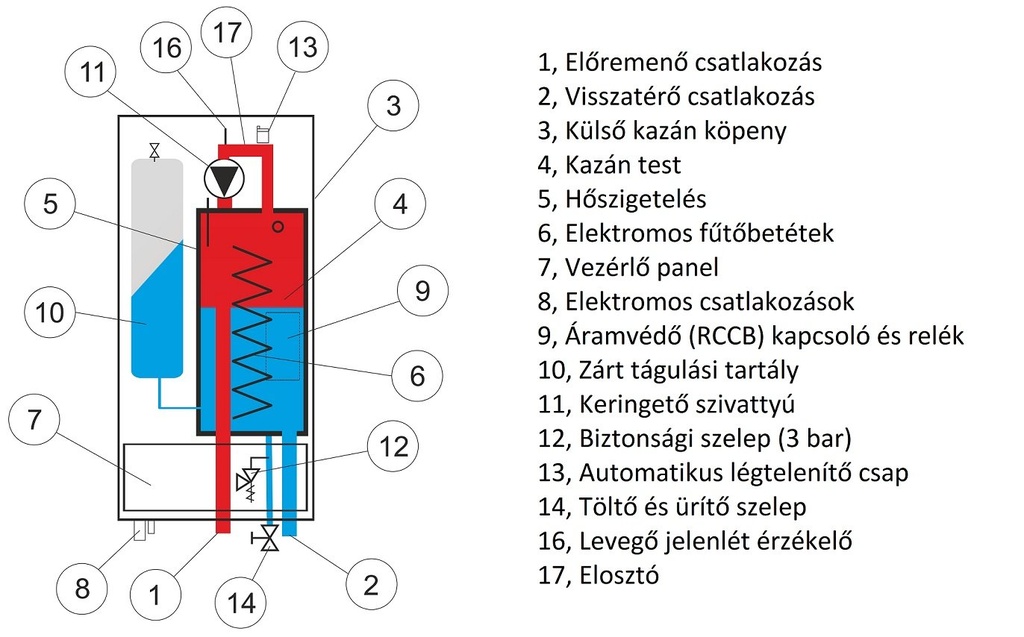

A Termostroj Termo Mini New 9 kW elektromos kazán legfontosabb műszaki tulajdonságai:

• Fűtési előremenő és visszatérő csatlakozás alul (3/4")
• Töltő-ürítő csatlakozás és szelep, alsó kialakítással

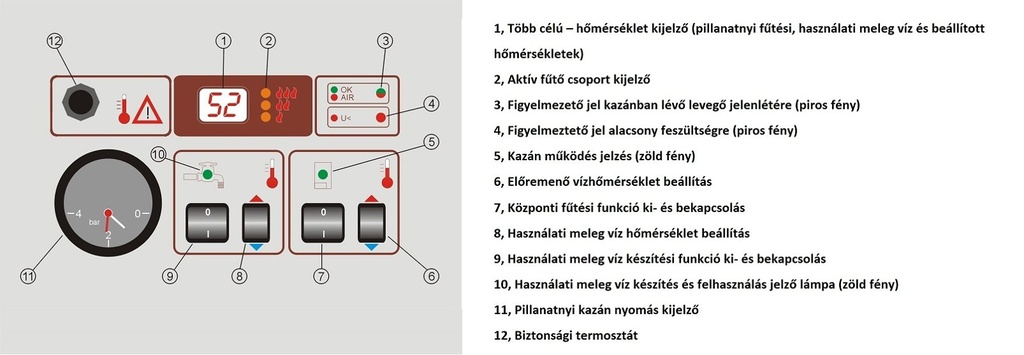

• Elektronikus kazánvíz-hőmérséklet érzékelő (a kezelőpanel a beállított és az aktuális értéket is mutatja)
• Biztonsági termosztát a kazán túlfűtése ellen, 110°C felett, az áramvédő kapcsolóval / FI relével összekötve (a kazánt kézzel kell újraindítani)
• Kazán nyomás érzékelő
• Érzékelő, amely a kazántestben lévő levegőt jelzi (a levegő távozása után a kazán automatikusan újraindul)
• Alacsony feszültség esetén működő biztonsági kapcsoló (a kazán automatikusan újraindul)
• Frekvenciaszabályozott, letapadásmentes főköri keringető szivattyú túláram elleni védelemmel és ráépített automatikus légtelenítő szeleppel
• Beépített biztonsági szelep a fűtéshez (3 bar)
• Nagy sűrűségű, 19 mm vastag hőszigetelés a kazántesten
• Beépített tágulási tartály (6 liter)
• ELTRA márkájú INOX elektromos fűtőbetétek, amelyek csoportokban kapcsolhatók
• PID elvű kazánvezérlés, amely pontos teljesítményszabályzást biztosít
• A kazán előremenő fűtési hőmérsékletének és az indirekt HMV tartály használati meleg víz hőmérsékletének szabályozása
• A kazán maximális teljesítménye kézzel lehatárolható
• A kazán teljes teljesítménye lépcsőnként, 15 mp-es időeltolásokkal épül fel
• Manuális szivattyú indítási lehetőség
• A kazántest nyomásvizsgálata gyártás közben: a kazántest hegesztése és a kazán komplett összeépítése után is
• A kazán elektromos szigetelésének vizsgálata (500 V) a gyártási folyamat végén
• Működtetéséhez szobatermosztát használatát javasoljuk
• Szakembernek kell beszerelnie, de egy ellenőrzőlista kitöltése után további kötelező beüzemelés vagy műszaki szemle nélkül használatba vehető
• A gyártó a fűtési rendszerek elfagyás elleni védelmére ThermoFluid típusú hőközlő folyadékot javasol

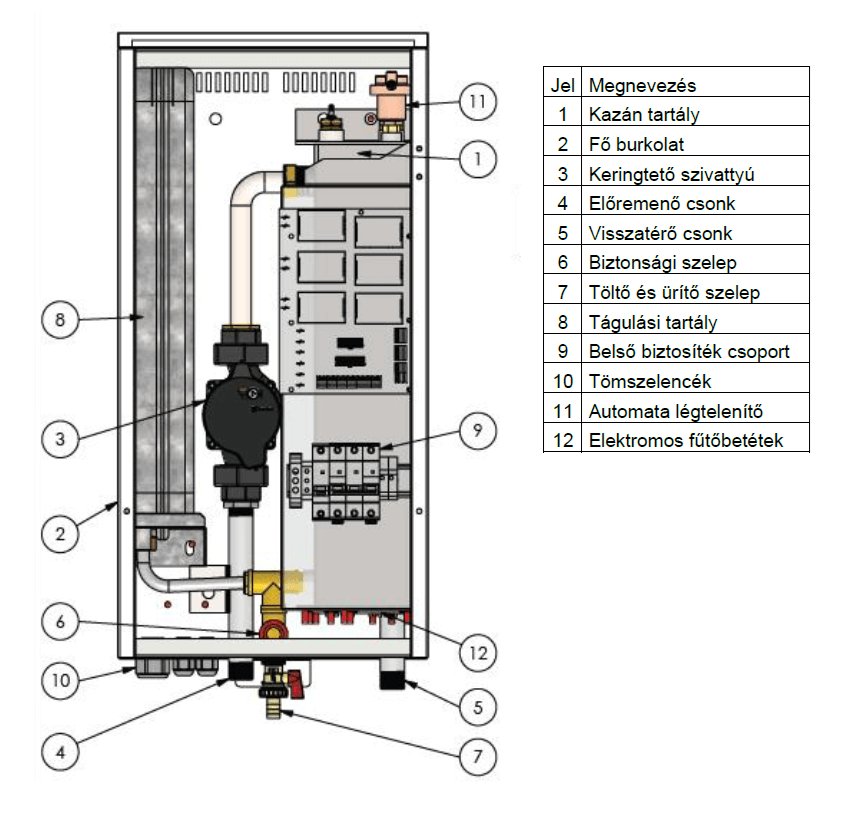

Ez tartozik a Termostroj Termo Mini New 9 kW kazán alapfelszereltségéhez:

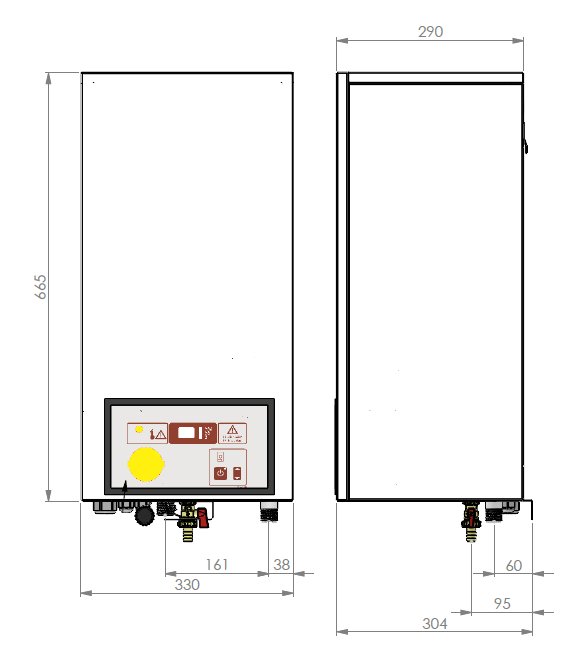

• digitális vezérlésű, vízteres kazántest (330 x 304 x 65 mm) elektromos fűtőbetétekkel
• a kazántest burkolata és a fali felszereléshez való rögzítőeszközök
• biztonsági berendezések, tágulási tartály és beépített fűtési szivattyú

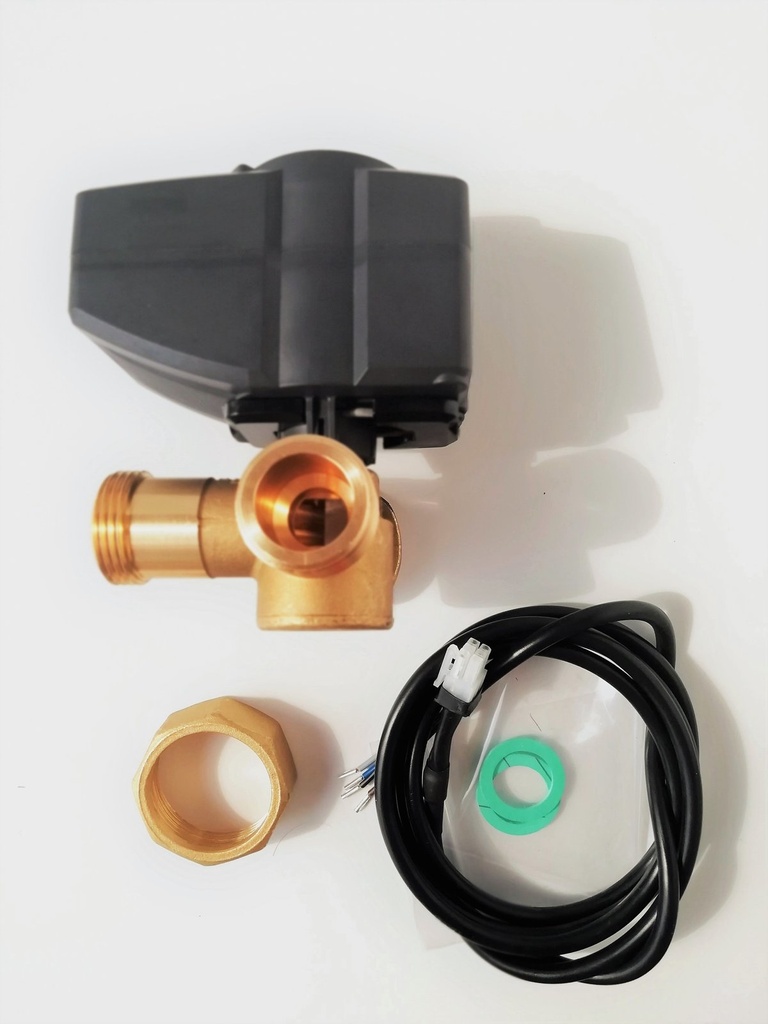

• 1 db szett, amely FALCON 3/4" háromjáratú váltószelepből, mozgatómotorból és kábelből áll
• 1 db HMV tartályhoz való hőmérséklet-érzékelő
• magyar nyelvű kezelési utasítás
• a vízteres kazántest hegesztési minőségére és vízszivárgására 10 év, a kazán többi részére 3 év garancia

Rendelhető kiegészítők:

• manuális vagy digitális szobatermosztát – kiegészítő termékeink között kedvező árú termosztátot is találsz!
• indirekt használati meleg víz tartály
