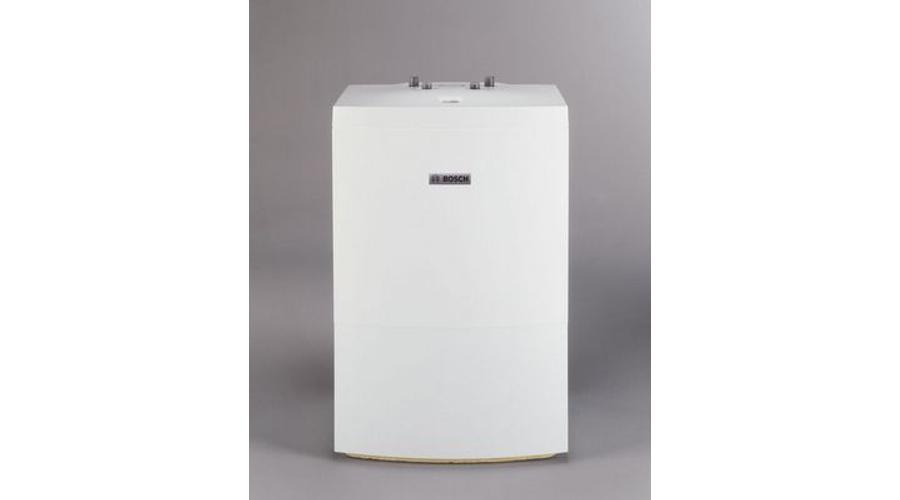

Elhelyezés
Földön álló, készülék alá szerelhető
Hova ajánljuk?
Lakásokba/családi házakba –
kád/zuhany/mosdó ellátására
Méretek (mm)
ST 120-2 E - 920 / 500 / 585
ST 160-2 E - 920 / 600 / 585
Műszaki adatok
| ST 120/160-2E |
ST 120-2 E |
ST 160-2 E |
| Hőcserélő (csőkígyó):
|
|
|
| Max. használati melegvíz hőmérséklet (°C)
|
110
|
110
|
| Csőkígyó max. üzemi nyomása (bar)
|
4
|
4
|
| Fűtőfelület max. teljesítménye az alábbi feltételek esetén:
|
|
|
| – t v =90°C és tSp=45°C a DIN 4708 szabvány szerint (kW)
|
25,1
|
25,1
|
| – t v =85°C és tSp=60°C (kW)
|
13,9
|
13,9
|
| Folyamatos teljesítmény max. értéke az alábbi feltételek esetén:
|
|
|
| – t V=90°C és tSp=45°C a DIN 4708 szabvány szerint (l/h)
|
590
|
590
|
| – t v =85°C és tSp=60°C (l/h)
|
237
|
237
|
| Az NL a DIN 4708 szerint 1), tv =90°C esetén (max. tároló fűtőteljesítmény) (NL)
|
1,3
|
2,0
|
| Min. felfűtési idő tk=10°C-ról tSp=60°C-ra, tv =85°C esetén:
|
|
|
| – 24 kW tárolótöltő teljesítménynél (min)
|
20
|
26
|
| – 18 kW tárolótöltő teljesítménynél (min)
|
25
|
32
|
| – 11 kW tárolótöltő teljesítménynél (min)
|
49
|
62
|
| Tároló űrtartalom:
|
|
|
| Hasznos űrtartalom (l)
|
115
|
149
|
| Max. átfolyási mennyiség (l/min)
|
12
|
16
|
| Max. üzemi nyomás (víz) (bar)
|
10
|
10
|
| Tömeg (csomagolás nélkül): (kg)
|
50
|
60
|
1) Az NL teljesítmény-szám a 3,5 személyes, normál fürdőkáddal és két további csappal rendelkező teljesen ellátandó
lakások számát adja meg. NL-t a DIN 4708 szerint, tSp=60 ˚C, tZ=45 ˚C, tK=10 ˚C és maximális fűtőfelület teljesítmény
esetére határoztuk meg. A tárolótöltő teljesítmény csökkenése és kisebb átfolyó vízmennyiség esetén NL megfelelően kisebb lesz.
